統合された構造解析モデル

Izabella Fulop
Graphisoft Alumni
Graphisoft Alumni

Archicad内の統合された構造解析モデルは、設計者と構造エンジニアが実際の共同チームワークを達成するのに役立ちます。この機能はArchicad 24以降で利用できます。


読み込まれる図形統合された構造解析モデル

設計者は物理モデル(BIM)を使用して設計しますが、エンジニアは単純化された構造解析モデルを使用して、構造の動作をシミュレーションし、最適化します。Archicadは、これら2つのモデル(物理モデルと構造分析モデル)の双方向統合を提供します。


統合構造解析モデルを使用する理由は?
統合された設計ワークフローを使用して、調整を改善し、設計者や構造エンジニアなどの異なる設計分野間のコラボレーションを実現します。実際の共同チームワークは、エラーのリスクを減らし、時間とコストを節約するのに役立ちます。


統合された構造解析モデルはどのように機能しますか?
Archicad内の構造解析モデルは、物理モデルの耐荷重構造から自動的に生成されます。ルールベースのアライメントの助けを借りて、この構造分析モデルは簡単に調整して、有限要素解析ソフトウェアが必要とする連続性を実現できます。

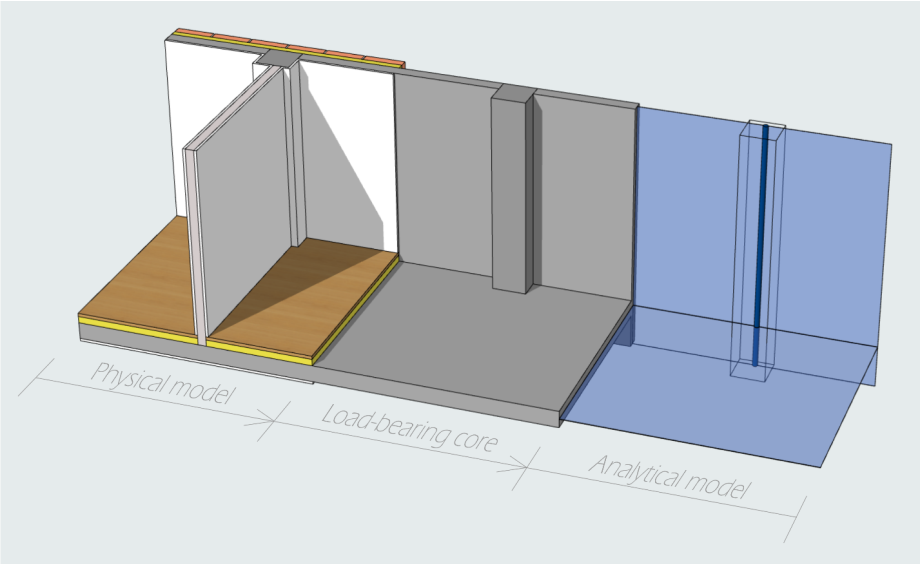

読み込まれる図形統合された構造解析モデルを使用した物理モデル

この継続的な構造解析モデルは、この目的のために最適化されたオープンソースのファイル形式をサポートする構造解析アプリケーションと共有できます:


  • 構造解析フォーマット(SAF
  • IFC構造分析ビュー(IFC SAV

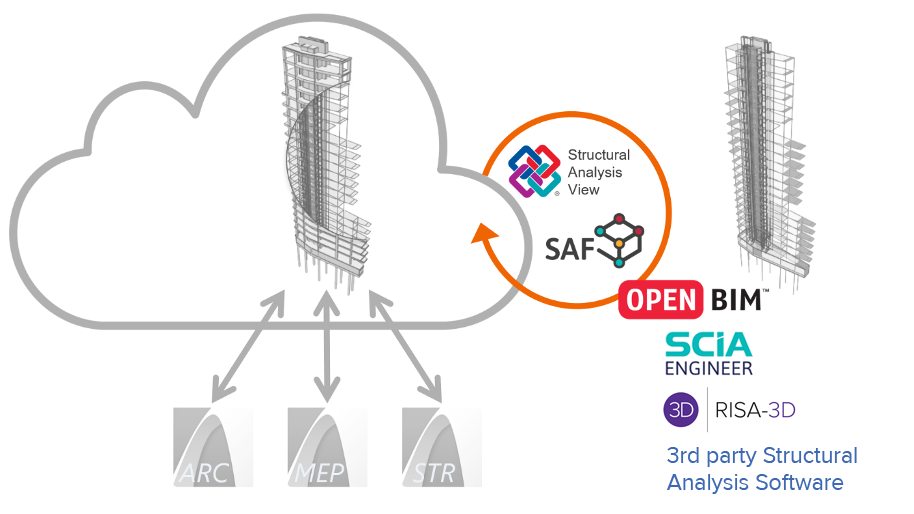

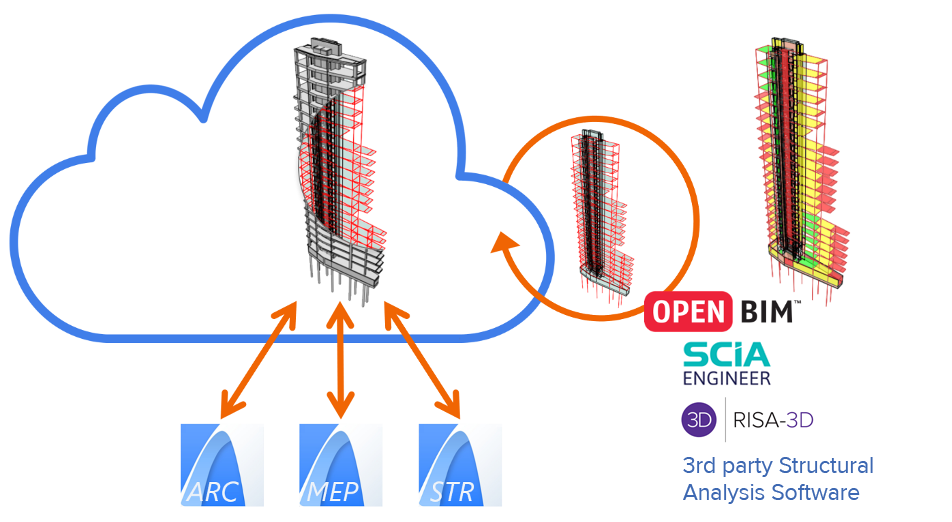

読み込まれる図形構造分析モデルに基づく双方向コミュニケーション

構造解析プログラムで作業する構造エンジニアは、変更の提案を行います。これらの変更は、統合された構造分析モデルに基づいて、Archicadの物理モデルに簡単に戻すことができます。


物理モデルの要件

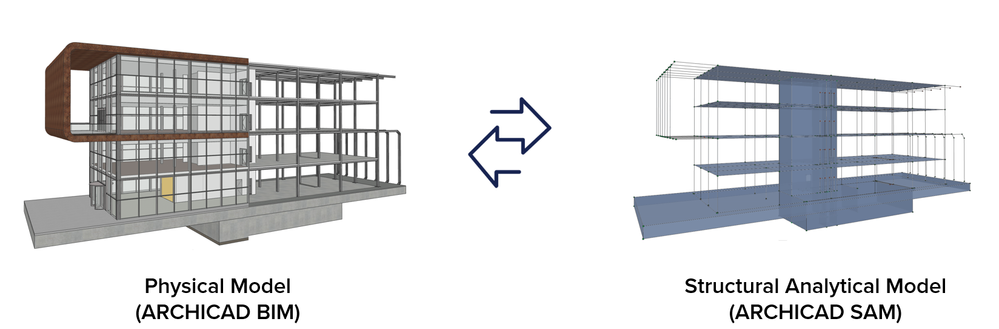

読み込まれる図形Archicad内の物理モデルと構造解析モデル

Archicad物理モデルまたはBIMから分析モデルを生成するには、次の要件をすべて満たす必要があります:


  • 正しいモデリングツールの使用法
    解析モデルは、梁、柱、壁、スラブ、および(単面)屋根ツールで作成された要素から生成できます。
  • 構造機能の正しい分類
    物理要素は、耐力要素として分類する必要があります。
  • 正しい複合および複雑なプロファイル定義
    物理要素にはコアコンポーネントが含まれている必要があります。
  • 構造解析モデルの生成は、要素レベルで有効にする必要があります
    要素設定で構造機能が「構造耐力要素」に設定されていることを確認してください。

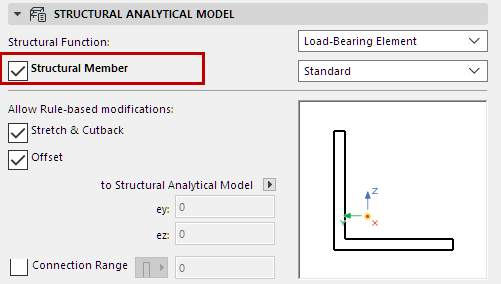

読み込まれる図形荷重要素の構造解析モデル生成を有効にする場所

構造解析モデルでの作業を開始する前に、物理解析モデルと構造解析モデルの妥当性を確認することをお勧めします。これを行うには、[ デザイン ]メニューにあるモデルチェックツールを使用します。



連続構造解析モデルの要件


読み込まれる図形Archicad内の物理モデルと構造解析モデル

必要な連続構造解析モデルを実現するには、次の関数を使用します:


  • 構造解析モデルビューをオンにするときの正しい表示設定
    レイヤーの可視性、レイヤー交差グループ、およびリノベーションステータスが構造解析モデルの形状に反映されます。
  • 生成ルール
    生成ルールを使用すると、手動の変更ではなく、一連のルールに基づいて構造分析モデルを確実に調整できます。
  • 構造リンクツール
    このツールを使用すると、物理モデルや構造分析モデルを変更せずに、構造分析モデルに必要な連続性を作成できます。
  • SAF変換設定
    これらの変換設定を使用して、Archicadと外部 有限要素解析 ソフトウェア間で転送されるすべての情報(材料、断面など)を正しくマッピングします。これにより、スムーズな双方向通信を実現できます。

Archicad コンセプトビデオ - 04
タイトル - 統合された構造解析モデル(to be linked)



詳細はこちらをご覧ください
