ドキュメント

ビュー、レイアウト、発行：シームレスなArchicadドキュメント作成

記事

発行セットを利用して、Archicadからレイアウトやドキュメントを出力(保存)する方法を解説します。PDF、DWG/DXFなど推奨のファイル形式や一般的な設定オプションも紹介します。 発行セットは、ビューやレイアウトの一貫した出力を再利用できる「セット」として自動化します。モデルの更新時もワンクリックで再発行でき、出力設定をセットやアイテムごとに保存します。 発行セットはプロジェクト内に保存され、ビューまたはレイアウトへのショートカットとして機能します。毎回手動で再選択しなくても、更新内容が自動的に反映されます。 オーガナイザ(パレット > ...

  • 482 閲覧回数
  • 0 いいね！
  • 0 コメント

透過とベクトルハッチ（Archicad 25以降では材質 - 表面塗りつぶし前景と改名）は、3Dドキュメントの素晴らしい機能です。ある時点でこれらの2つを単一の材質に組み合わせること（例えば、メッシュ状の材質を表示する）は非常に合理的です。実現するための属性を調整する方法を見てみましょう。 最初に、メッシュを表現する要素を作成します。この例では、長さ1m、高さ1m、厚さ1mmの基本構造の壁です。デフォルトでは、3Dドキュメントは材質の色のみを表示します。 必要な材質は透明である必要があり、同時にベクトルハッチング（塗りつぶし）が必要です。最初に...

  • 627 閲覧回数
  • 0 いいね！
  • 0 コメント

複数のPDFページを一度にインポート Archicadの外部コンテンツのインポートは、PDFドキュメントなどの外部情報をビューやレイアウトに配置するのに便利です。Archicad 26の前のバージョンまでは、選択した同じPDFドキュメントから一度に1ページのPDFをインポートすることしかできず、その繰り返しで時間がかかっていました。Archicad 26では、複数のPDFページを一度に選択して配置することができます。 一度に1つのPDFページだけを配置する繰り返し作業を回避 目的のPDFドキュメントのページを配置するには、2つの方法があります。...

  • 3558 閲覧回数
  • 0 いいね！
  • 0 コメント

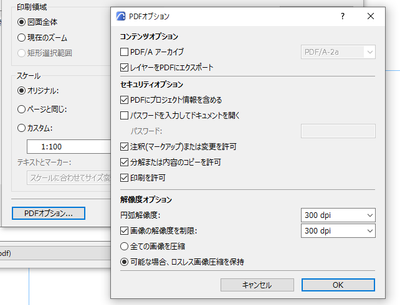

ArchicadでベクターPDFを利用する方法は様々な方法があります。以下で、最も一般的に使用される機能とトリックについて読むことができます。 ArchicadからPDFを保存する ArchicadからPDFを保存するには2つのオプションがあります: 発行 ナビゲータで発行セットを設定して、PDFドキュメントを発行することもできます。発行セットを使用すると、同じまたはさまざまなPDF設定を使用して、一度に複数のレイアウト/ビューを発行できます。発行セットの詳細については、リファレンスガイドをご覧ください。 名前を付けて保存... [ファイル]>...

  • 4869 閲覧回数
  • 0 いいね！
  • 0 コメント

特定のコンテンツに関して、利用可能なファイルの種類がPDFのみであるというケースがしばしば発生します。幸い、Archicadはベクトル情報をインポートし、使用可能な要素に変換することが可能です。ArchicadにPDFをインポートして分解するには、以下の手順に従ってください。 PDFのインポート 1.PDFを配置するための新しいワークシートを作成します。 2.シートの縮尺をインポートしたいPDFに合わせて変更します。 注記： コンテンツの縮尺は、一度取り込んでしまった後はいつでも変更できます。縮尺を最初に変更した方が楽なだけです。 3.PDFを...

  • 5431 閲覧回数
  • 0 いいね！
  • 0 コメント

PlotMakerは、Archicadパッケージの一部であるレイアウトプログラムでした。このスタンドアロンアプリケーションは、Archicadで作成されたビュー、図面、画像に基づいて建築図面セットを準備するように最適化されました。PlotMakerは、他のCADおよび画像ファイル、ワードプロセッシングドキュメント、スプレッドシートなどの外部ソースからのデータにも対応できます。レイアウトは単一に保存されました。レイアウトブックがPlot Maker 9に導入されるまで、PMKファイルは別のファイル形式(.LBK)でした。Archicad 10以降...

  • 2074 閲覧回数
  • 0 いいね！
  • 0 コメント

発行先のパスは発行セット毎でのみ定義できるため、1つのレイアウトのみのパスを設定するには、セット全体のパスを設定する必要があります。これを実現するには次の2つの方法があります:１つめの方法: ナビゲータで発行セットに移動します。 発行する予定のレイアウトを選択し、右クリックします。 [発行プロパティ]を選択すると、ファイルを保存するパスを設定できるダイアログが開きます。 2つめの方法： ナビゲータで発行セットに移動します。 1レベル上(矢印)のボタンを使用するか、ナビゲータの発行セット選択と管理から選択して、セット のルートフォルダに戻ります。...

  • 2254 閲覧回数
  • 0 いいね！
  • 0 コメント

通常、ARCHICADから2D形式（PDF、DWG、DWF等）で保存されたファイルは、図面内で用いられている塗りつぶしや線の種類によってファイルサイズが大きくなります。「シンボル」塗りつぶしおよび「シンボル」線がDWGやPDFで分解されると、ARCHICADでは1本の線だったものが数千、あるいは数万本の小さな線に分割される場合があります。大きなファイルサイズのPDFやDWGを生成する高密度の塗りつぶしまたは線種の典型例は、砂利を表す塗りつぶしや太い点線です。上述したように、シンボル塗りつぶしはPDFのファイルサイズに大きく関与します。以下に示す...

  • 2342 閲覧回数
  • 1 いいね！
  • 0 コメント

Postscriptフォント が表示されない 影響を受けるバージョ: 18|重要度:解決方法あり| ID:177770注記: この問題はARCHICAD 19のリリースバージョンで修正されました。問題Mac環境のARCHICAD 18から発行されたPDF上でPostScriptフォントが表示されません。［ファイル］→［印刷］コマンドから印刷すると、フォントは問題なく印刷されます。原因ARCHICAD 18のPDFエンジンでは、Postscriptフォントが サポートされていないためです。 この問題は今後リリースされるARCHICADバージョンに...

  • 4787 閲覧回数
  • 0 いいね！
  • 0 コメント

問題 塗りつぶすしが[ファイル]>[印刷]メニューや発行ダイアログボックスから正しく印刷されません。塗りつぶしの一部が欠落します、例をご覧ください: 原因 透明な塗りつぶし（「パーセント塗りつぶし」とも呼ばれる）が他の塗りつぶしに重なると、画面上やPDFでは透明度が正しく表示される場合がありますが、印刷では見た目が悪くなります。 データがプリンターに渡される際にに発生するデータ変換が原因です。Macの場合: Mac OSXアプリケーションから印刷する場合、PDFファイルは、アプリケーションとプリンタードライバー間の暫定的な「スプール」データ形式...

  • 2890 閲覧回数
  • 0 いいね！
  • 0 コメント

影響のあるバージョン: 20 | 重要度: 対応策あり | ID: 224455 問題 特定の場合において、一覧表/インデックスが単色でレイアウトに配置されてします。 現認 この問題は塗りつぶしツールの背景色がRGBカラーに設定されている場合に発生します(一覧表/インデックスの色はこの色から取得されます)。 解決策 塗りつぶしツールの背景ペンをRGBカラーから変更することでこちらの問題は解決します:1. ツールボックスから塗りつぶしを選択されます 2. 背景ペンを他の色に変更します 3. レイアウトを更新します

  • 1849 閲覧回数
  • 0 いいね！
  • 0 コメント

スラブの輪郭線や塗りつぶしが、そのスラブ上の壁や柱上にも表示されてしまう現象。スラブに設定しているビルディングマテリアルの切断塗りつぶしの背景ペンが「透過」に指定されているためです。ペンを白色などに指定することにより解消します。

  • 3027 閲覧回数
  • 1 いいね！
  • 0 コメント

PostscriptフォントがPDFで表示されない この問題については、「PDFトラブルシューティングガイド」を参照してください。 Macの特殊文字 該当バージョン：16 | 重大度：回避策を適用可能 | ID：158311 注記：この問題はARCHICAD 17リリースバージョンで修正されています。問題特殊言語文字がMacで正しく表示されません。 原因 システムの言語設定が、使用している入力言語と一致していないことが原因として考えられます。 解決方法 [システム環境設定]の[言語とテキスト]の設定で、[言語]タブで目的の優先する言語を設定し、...

  • 2505 閲覧回数
  • 0 いいね！
  • 0 コメント

レイアウトのマスタレイアウトに表示されている項目のカラーを調整したい場合は、[作業環境]>[画面オプション]で行います。 [オプション]>[作業環境]>[画面オプション]「レイアウト上のマスター項目に同一カラーを使用する:」の項目のカラーを変更します。

  • 2004 閲覧回数
  • 0 いいね！
  • 0 コメント

ARCHICADの参照も含めて印刷したい場合は、[参照を印刷]にチェックを入れて印刷します。 [ファイル]>[印刷]「参照を印刷」にチェックを入れます。

  • 2304 閲覧回数
  • 0 いいね！
  • 0 コメント

レイアウトブック内の図面を1つのPDFファイルとしてまとめて発行するには、発行セット上で設定します。発行セットを開き、出力する図面をまとめているフォルダを選択すると、「形式」にて「単一PDFファイルに結合」をチェックすると1つのPDFファイルにまとめることができます。

  • 3799 閲覧回数
  • 0 いいね！
  • 0 コメント

レイアウトに配置する前にビューを回転してから配置すると、テキストや寸法等の水平を保持させられます。手順1:平面図のウィンドウ左下の「位置を回転」をクリックして平面図を回転させます手順2:「移動とコピー」と同様に回転させたい中心点をクリックして回転させます手順3:テキストや寸法は回転に対応して表示が変わります。ラベルやゾーンスタンプについては、オブジェクト内で回転対応が行われているものは同様に変更されます。

  • 3519 閲覧回数
  • 0 いいね！
  • 0 コメント

ARCHICADで1つのプロジェクトファイルでBIMモデルと発行図面を管理している際、モデルが複雑、大規模になるとモデルからの図面更新が遅くなる場合があります。その場合、PMK図面を使用することで図面更新を早くできます。ARCHICADのプロジェクトをモデルファイルとプロジェクトファイルに分割して管理することでハンドリングが容易になります。この記事では作成および更新方法をお伝えします。PMK図面については、PMK図面の使用を参考ください。 作成手順1．モデルファイルの発行セットでPMK図面を準備する 元の1つのプロジェクトファイルをモデルファイ...

  • 2746 閲覧回数
  • 0 いいね！
  • 0 コメント

図面ツールを用いて、DWGやDXF等の外部図面データをARCHICAD上に配置しているものを分解すると、ARCHICADの要素として分解されるため、元の図面のペンカラーの設定を保持することができません。 そのため、事前に図面ツールの設定から、配置図面データのペンカラーのセットをARCHICADのペンセットに追加する必要があります。 手順1:配置した図面を選択し、図面ツールの設定を開きます DWG_Explode 手順2:「図面ペンセット」のボタンをクリックして、「プロジェクトのペンセットに追加」をクリックし、ARCHICADプロジェクトのペンセ...

  • 1869 閲覧回数
  • 0 いいね！
  • 0 コメント

対象バージョン：ARCHICAD19対象機器：日本HP製パソコン主にテキストツール[自動テキスト]や、稀に線ツール等を入力後、編集モードから抜け出せなくなった場合の対処法です。 HP Client Securityバージョン8.1.2.1464の場合 [HP Client Security 管理者コンソール]を起動 [設定]→[アプリケーション]→[Password Manager]をのチェックを外す パソコンを再起動 HP Client Security Managerバージョン8.3.3.1786の場合 Password Managerの機...
