3Dウインドウでの視点設定

3Dナビゲーションパレットの移動/回転モードを使いアングルを変更、ビュー設定の平行投影/パース投影の切替えができます。 [toc]

3Dナビゲーションパレット

平行投影・パース投影のアングルの切替え
3Dナビゲーションパレット01
ツールバーより3Dウインドウへのアクセスおよび パースと平行投影ビューの設定ができます。

パース投影図のコントロール
3Dナビゲーションパレット02

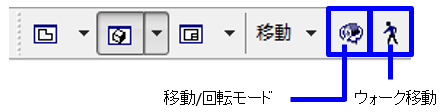

3Dで移動するためのコマンドは、ツールバーに表示されており移動・回転モードとウォークモードに切り替えられます。 3Dウインドウが有効な場合、下部スクロールバーにアイコン ショートカットが表示されます。
3Dナビゲーションパレット03
3Dナビゲーションパレット04
回転モードに設定して3Dウインドウ上で 回転させたい方向にマウスをドラッグします ※ヒント→編集モード中にSHIFT+マウススクロールでアングル変更ができます。
3Dナビゲーションパレット05
ウォークモードに切替え
キーボード及びマウスで操作します。

計測ツール

3D上でも計測ツールを使うことができます。 計測ツール01
計測ツール02
2点間の距離を3Dをみながら、計測することができます。 3D空間上の2点なので、この画像のように斜めでもOKです。

計測ツール03
クリックしていくと、直線距離にはなりますが、合計距離の計測も可能です。

計測ツール04
※あくまでも計測です。 寸法を入力したい時は、3Dドキュメントに変換すると寸法入力可能です。

3D投影の設定

平行投影の設定
3D投影の設定
カメラの目標点、位置や太陽の方位角は、 ドラッグで移動可能です。


パースの設定
3D投影の設定02

3D切断

3D切断
切断面を表示

3D切断02


編集中の平面の位置変更

編集中の平面をデフォルトとは異なる向きに設定することができます。
編集中の平面の位置変更01
・モルフで形状を作成。これを回転するとします。 編集中の平面の位置変更02

編集中の平面の位置変更03
