Crie uma porta com maçaneta acessível

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim criar uma porta com maçaneta acessível.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Sabemos que atender o as normas brasileiras para garantir acessibilidade nos nossos projetos arquitetônicos são de extrema importância para a viabilidade dos nossos projetos e bem estar de quem irá utilizá-lo. Entretanto, até a versão atual (26), O Archicad não nos permite modelar uma porta com maçanetas para Pessoas com Deficiência (PCD).

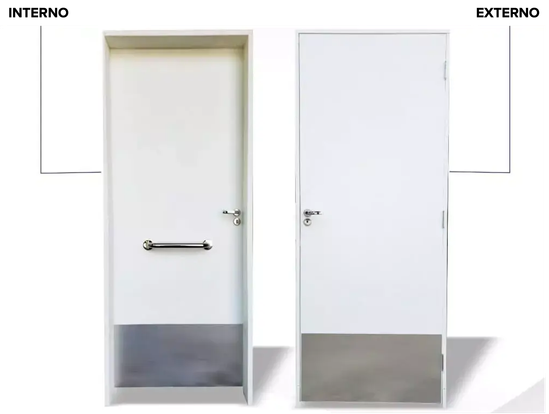

Dessa forma, neste artigo, gostaria de mostrar o passo a passo para modelar uma porta, de forma adequada, para atender à NBR 9050 em relação às portas de acesso à banheiros e vestiários para banheiros PCD, através da utilização de maçanetas personalizadas.

Passo 1 -  Modele a porta

Primeiramente, precisamos modelar uma porta convencional, utilizando a "Porta 26" do Archicad, com todas as medidas da folha da porta e escolhendo a maçaneta base que desejamos utilizar na nossa porta final.

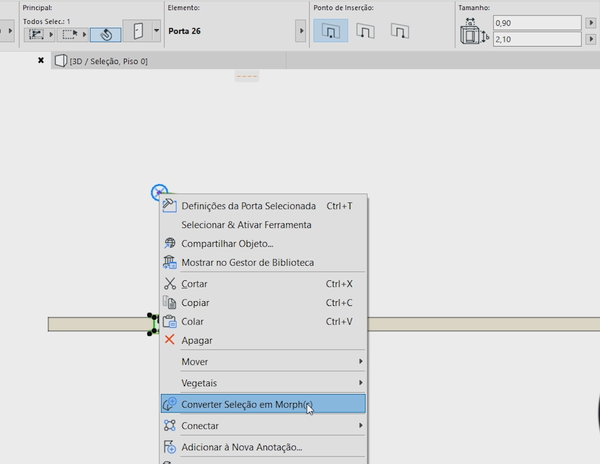

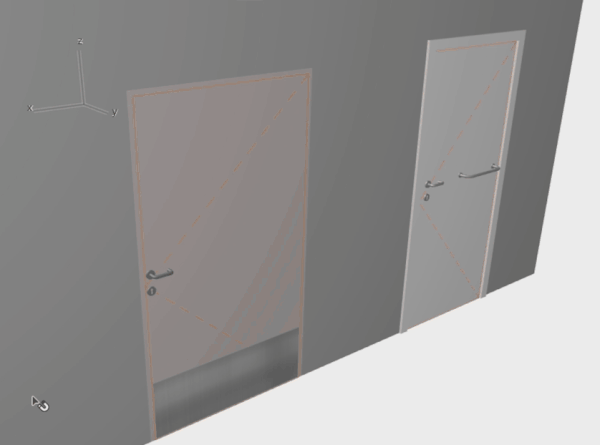

Em seguida, clicando com botão direito na porta modelada, vamos em "Converter Seleção em Morph(s)".

Passo 2 - Modele e salve a maçaneta

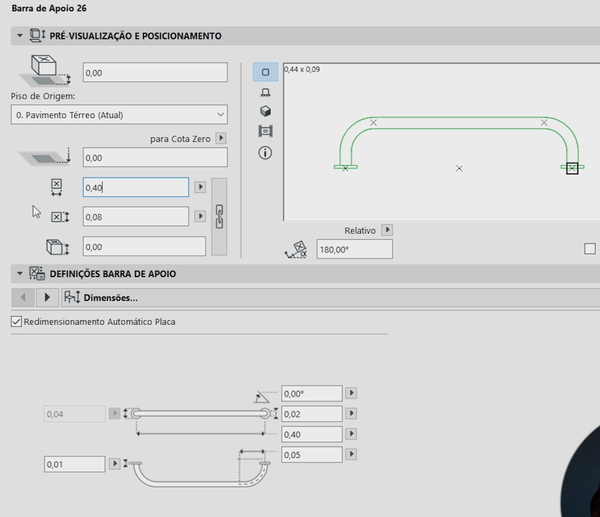

Com a nossa porta transformada em Morph, vamos procurar na Biblioteca do Archicad a "Barra de Apoio 26" e informar as dimensões adequadas da barra que ficará na nossa porta.

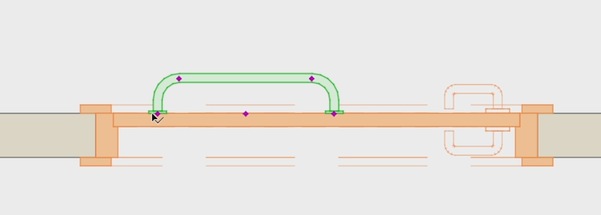

Vamos posicionar a barra no local adequado da porta e ajustar a sua altura para a altura indicada na NBR:

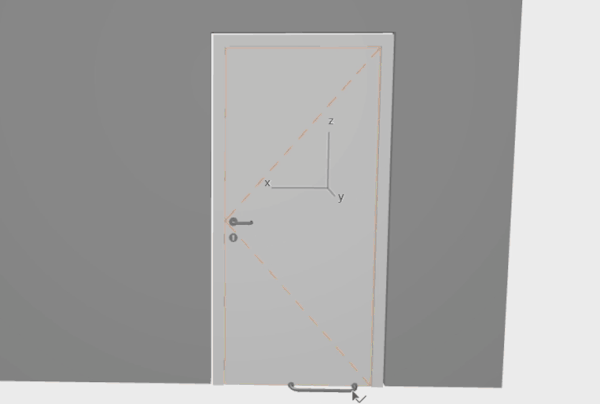

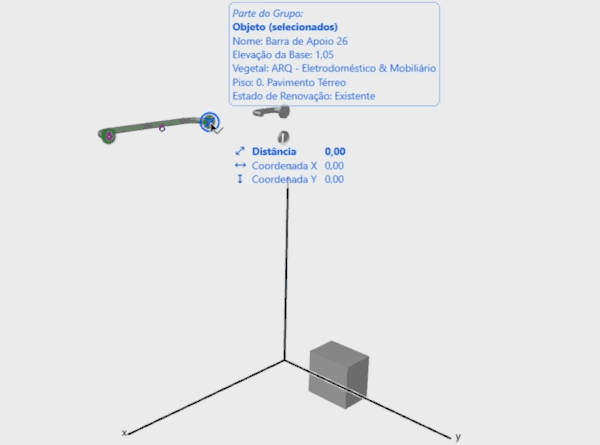

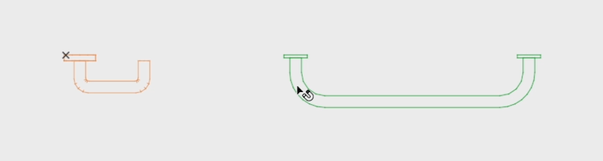

Certifique-se que o "Suspender Grupos" está ativado e selecione a barra de apoio e uma maçaneta, depois mova os elementos para o ponto 0,0 do Archicad representado pelo "x". Rotacione a seleção para visualização como se estivesse vendo-a de frente, como indicada na imagem:

Agora, precisamos rotacionar esta seleção em 90º para adequar às definições da maçaneta personalizada. Porém, para isso, é necessário selecionar a barra de apoio e transformá-la também em Morph clicando com botão direito e em "Transformar seleção em Morph(s)".

Nota: Certifique-se que sua modelagem está com a base no nível 0 do projeto. Para isso, recomendo fazer um Corte para auxiliar e mover essa seleção.

Feito todo esse processo, agora é hora de salvar nossa maçaneta. Vamos em Arquivo > Biblioteca e Objetos > Salvar Seleção como > Maçaneta e nomeie-a adequadamente.

Passo 3 - Insira a maçaneta personalizada na porta

Para aplicarmos nossa maçaneta personalizada, vamos utilizar a porta "Vitrine 26", pois nela é possível escolher de forma separada, maçanetas internas e externas uma vez que, de acordo com a NBR 9050/2020, a maçaneta com barra de apoio deve estar localizada na parte interna da porta, enquanto apenas a maçaneta comum, sem barra, deve estar localizada na parte externa.

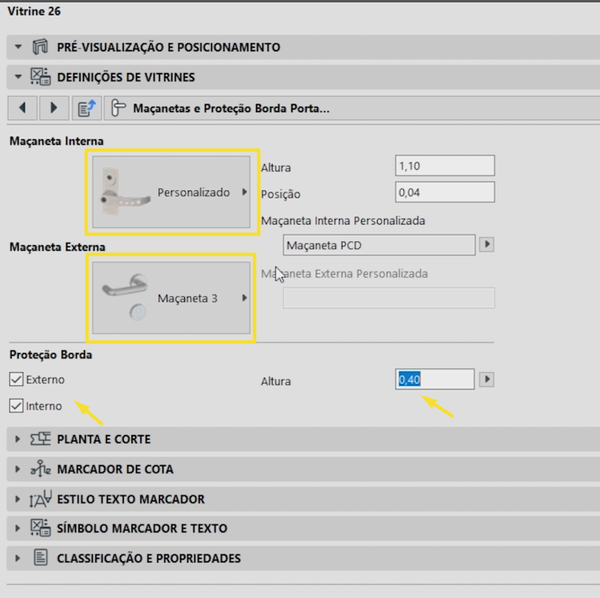

Nas definições da porta "Vitrine 26", escolha no lado interno a nossa maçaneta personalizada e no lado externo a mesma maçaneta que foi escolhida como base no nosso primeiro passo, para que fiquem iguais. Além disso, habilite a proteção da borda interna e externamente, colocando a altura adequada da NBR 9050.

Em "Folha da Porta e Abertura" selecione um modelo de porta mais convencional ou adequado ao seu projeto:

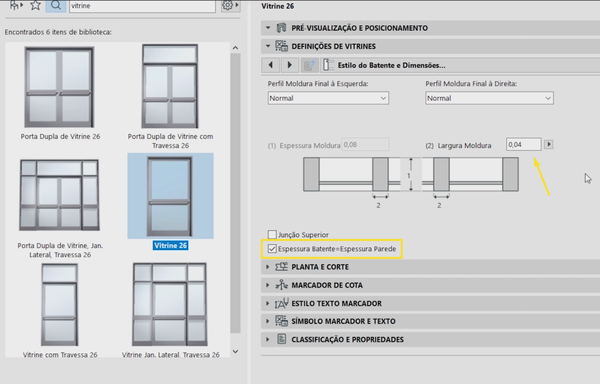

Vale ressaltar que é importante em "Estilo do Batente e Dimensões..." habilite a "Espessura Batente = Espessura Parede" e que a espessura indicada pela seta é a espessura do nosso batente desejado.

Nesse processo, perceba que a maçaneta personalizada, entretanto, está com uma altura mais alta em relação a altura da maçaneta nativa escolhida para a porta. Isso acontece porque a maçaneta está alinhada ponto inferior da maçaneta, em vez do seu eixo. Para mudarmos isso, precisamos entrar nas definições da maçaneta e fazermos uma pequena alteração em seu scrip.

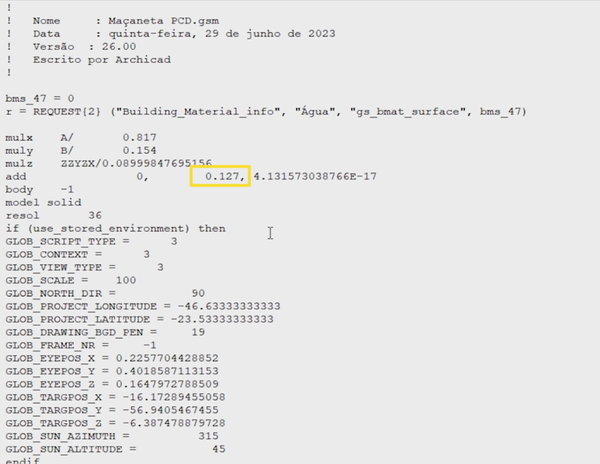

Vamos em Arquivo > Biblioteca e Objetos > Abrir Objeto e selecione a sua maçaneta. Na janela de diálogo, entre no menu "3D" indicado na imagem:

Em seguida, zere este valor indicado para que o alinhamento da maçaneta fique pelo seu eixo e não pela sua base.

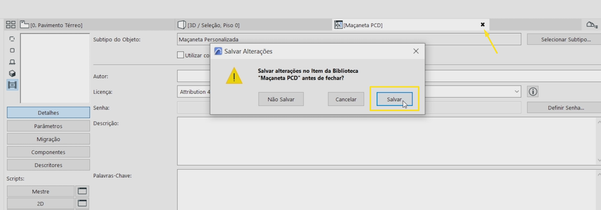

Feito isso, feche as abas e clique em "Salvar".

Finalizamos! Temos a nossa maçaneta personalizada e podemos utilizá-la em nossos projetos daqui pra frente. Mas, vale ressaltar: o ponto negativo de modelarmos utilizando a porta "Vitrine 26" é que não temos a opção de colocarmos guarnição na nossa porta, mas ela pode ser modelada à parte.

Este conteúdo também está disponível em formato de vídeo neste link.

---
