Melhore a visualização 2D de objetos trazidos do Sketchup

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim como melhorar a visualização 2D de objetos trazidos do Sketchup.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Trazer objetos do Sketchup é algo natural no processo de projeto do Archicad, principalmente quando se trabalha com projetos de Arquitetura de Interiores. Entretanto, muitas vezes, os objetos que trazemos não apresentam uma representação gráfica 2D agradável.

Neste artigo, quero te mostrar o passo a passo para melhorar essa representação 2D, mas antes disso vamos melhorar o arquivo 3D do objeto



Como melhorar o arquivo 3D do objeto?

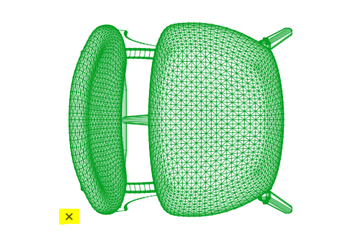

Colete os arquivos do Sketchup que deseja utilizar em seu(s) projeto(s), mas tenha cuidado com a quantidade de polígonos do objeto, isso pode deixar o seu modelo muito pesado!

Arraste o objeto para o Archicad e posicione na origem "x" (0,0).

                                            Imagem 2.PNG

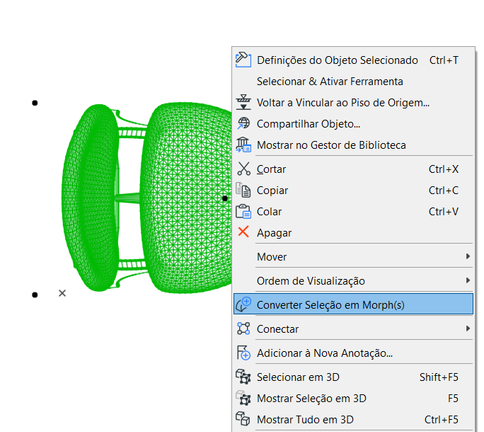

Selecione o objeto e clique com botão direito do mouse > Converter Seleção em Morph(s).

                                              Imagem 3.PNG
Agora, vamos fazer alguns ajustes no Morph que foi criado.

Escolha o Material de Construção que desejar. Na aba "Modelo" em "Arestas" selecione "Invisível" e marque a opção "Aplicar alterações, também, a faces/arestas personalizadas".

Ainda nas Definições do Morph Selecionado, habilite a "Trama em Vista", mude para a "Trama Vazia" e escolha como Caneta de Fundo da Trama a cor branca (caneta 19).

Ative o Suspender Grupos para editar as texturas do objeto e/ou excluir elementos desnecessários. De preferência, escolha texturas padrões do Archicad ou disponíveis no Template do seu escritório.

Salve como objeto indo em Arquivo > Biblioteca e objetos > Salvar como objeto.

Nota: Ao salvar, insira o nome correto nos parâmetros de Superfícies do objeto e altere-as -no máximo que puder- para superfícies nativas do Archicad.




Agora vamos melhorar a visualização 2D do objeto. Podemos usar duas opções para melhorar a visualização 2D: representação automática ou representação personalizada.

1° Opção - Representação automática

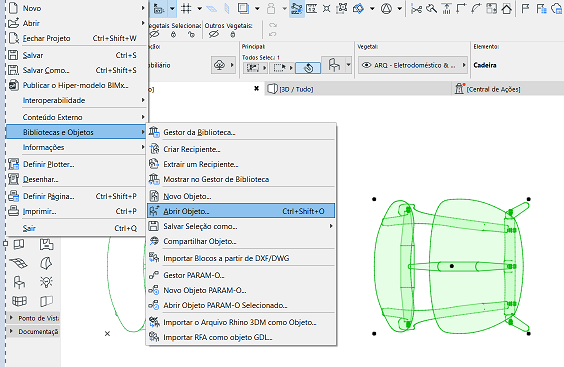

Com o objeto selecionado, vá no Menu Arquivo > Bibliotecas e objetos > Abrir objeto.imagem 7.png

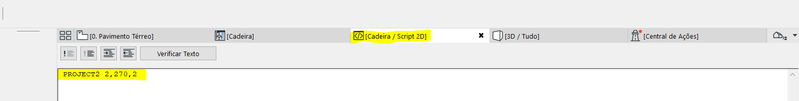

Agora, uma nova janela irá se abrir. Esta é a janela GDL do seu objeto, onde contém todo o código e definições deste objeto. Aqui, 3 abas serão importantes: 2D, Vista 2D e Símbolo 2D. Vamos para as alterações: Na aba "2D", apague tudo o que estiver escrito (caso tenha) e insira o seguinte script: "PROJECT2 2,270,2" para representação 2D sem tramas ou "PROJECT2 3,270,3" para representação 2D com tramas.Imagem 8.PNG

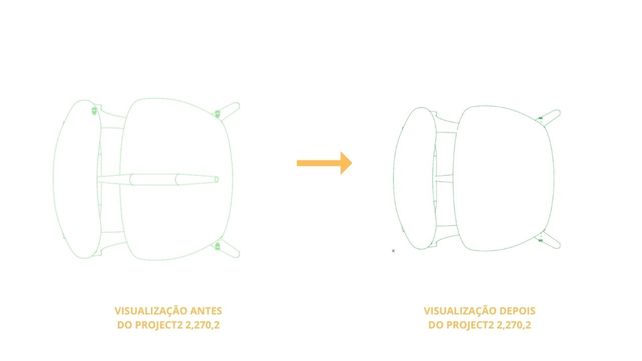

A representação desse script estará disponível na aba "Vista 2D". Nela, é possível verificar como está a representação do seu objeto:

Imagem 9.jpg

Contudo, com essas configurações, você não pode fazer nenhum tipo de alteração manual nas tramas ou linhas. Portanto, caso esta representação não seja suficiente, você precisará da segunda opção.

2° Opção - Representação personalizada

Na aba "Vista 2D", use o retângulo de seleção para selecionar toda a representação e dê um "Ctrl+C". Em seguida, vá na aba "Símbolo 2D" e dê um "Ctrl+V" para colar a representação. É importante posicioná-la na localização original!

Agora, faça as alterações necessárias, deletando linhas desnecessárias e adicionando linhas e tramas que desejar para compor a sua representação. Também é interessante incluir "Pontos Quentes" no seu 2D (representado pelo * na aba de "Documentação"), pois cada ponto adicionado representará um ponto preto ou ponto de vínculo que pode te ajudar a mover e selecionar o objeto, bem como cotá-lo.

Imagem 10.jpg

Por fim, na aba "2D", apague o Script existente. Dessa forma, o objeto entenderá que a representação que deve seguir é a que está na aba "Símbolo 2D".



Para adicionar uma imagem de visualização ao seu novo objeto, vá na aba "Imagem da Pré-visualização" e insira a imagem desejada. Esta será a imagem que aparecerá na sua biblioteca. Feche a janela de configurações avançadas do objeto, clicando em "Salvar".

Agora, com seu objeto editado, você pode exportá-lo para sua biblioteca e utilizá-lo em seus projetos.
