ASR Tool 1

Bence Zobor · vor 7 Stunden

Servicevertrags-Kunden kommen hier zum Download

Einleitung

Das ASR Tool 1 vereinfacht die Anwendung der Arbeitsstättenrichtlinie unter Berücksichtigung der Anforderungen an Ausstattungsmerkmale und Eigenschaften einzelner Bauteile von Räumen gemäß ASR.

Funktion und Eigenschaften

In den „Technischen Regeln für Arbeitsstätten“ (ASR bzw. Arbeitsstättenrichtlinie) sind Anforderungen an die qualitative und quantitative Ausstattung von Arbeitsstätten definiert, die bei der Planung und Projektierung von gewerblichen und öffentlichen Gebäuden zu berücksichtigen sind. Die ASR konkretisieren die Anforderungen der Arbeitsstättenverordnung in Deutschland und haben dadurch nahezu Gesetzescharakter.

In den einzelnen Regeln sind in Abhängigkeit der Anzahl von Mitarbeitern oder Nutzern oder in Abhängigkeit der Raumfläche häufig tabellarische Zuordnungsverfahren, Auswahlverfahren nach einem Ablaufschema, oder rechnerische Verfahren zur Ermittlung der geforderten Anforderungen enthalten. Die ASR Tools vereinfachen die Anwendung der Arbeitsstättenrichtlinie, da zum Einen die Struktur und Abfolge der Einzelschritte zur Lösungsfindung in den ASR Tool klar und einfach ersichtlich ist, und zum Andern die Rechenverfahren oder tabellarischen Zuordnungen bereits im Objekt integriert sind.

Für den Planungsprozess ist es ausserdem sinnvoll, Annahmen, Anforderungen und Quelle im CAD oder auf dem Plan anzugeben, damit man später jederzeit schnell nachvollziehen kann, wie die Anforderungen zustande gekommen sind.

Inhalte ASR-Tool 1

Anforderungen an Ausstattungsmerkmale und Eigenschaften einzelner Bauteile von Räumen

Feuerlöscher Art und Anzahl abhängig von Grundfläche, Art der brennbaren Stoffe, Vorliegen erhöhter Brandgefährdung usw. (ASR-A2-2 Maßnahmen gegen Brände)
Rutschfestigkeit von Fußböden, abhängig vom Betrieb und der Nutzung des Bereichs (ASR-A1-5 Fußböden)
Mindestquerschnittsflächen für natürliche Lüftung abhängig von Personenzahl des Bereichs und maximal zulässige Raumtiefen (ASR-A3-6 Lüftung)
Ausstattung mit Erste Hilfe Verbandskästen (ASR-A4-3 Erste Hilfe)

Arbeitsweise mit den ASR Tools

Die Einstellungen und Festlegungen erfolgen vollständig im User Interface. Die Ausgabe erfolgt als Textblock, der im Plan an passender Stelle (z.B. im betreffenden Raum, oder in einer Legende) platziert werden kann.

Die Inhalte des Textblocks sind in einer Kurzfassung und einer ausführlichen Version verfügbar,und werden aus den Festlegungen automatisch generiert. Leerzeilen werden automatisch entfernt.

Die im einzelnen Tool enthaltenen inhaltlichen Bereiche (Feuerlöscher, Rutschfestigkeit von Fußböden, …) werden in jeweils eigenen Variablen gespeichert, sodass z.B. beim Umschalten von „Feuerlöschern“ auf „Rutschfestigkeit von Fußböden“ die Art des Betriebs nochmals neu aus einer andern Liste ausgewählt werden muss. Dies liegt zu Einen daran, dass die Listen in den einzelnen Arbeitsstättenrichtlinien unterschiedlich sind, und zum Andern bezieht sich die mit dem Tool zu klärende Fragestellung teils auf die gesamte Arbeitsstätte oder nur auf einen einzelnen Bereiche.

Das User Interface

Die Parameter des Objekts können im User Interface eingestellt oder verändert werden. Die Ansteuerung der einzelnen Seiten des User Interface erfolgt – wie gewohnt bei Servicevertrags-Objekten – im oberen Bereich der Objekteinstellungen.

ASR Anwendungsbereich

In der ersten Seite des User Interface kann der inhaltlichen Bereich (Feuerlöscher, Rutschfestigkeit von Fußböden, …) des ASR Tools oben links gewählt werden. Beim Umschalten werden die folgenden beiden Seiten „Einstellungen 1“ und „Einstellungen 2“ entsprechend angepasst.

Auf der ersten Seite des User Interfaces wird dann auch die genaue Ausgabe der ASR benannt, welche im Tool umgesetzt ist. Die erste Seite beinhaltet des Weiteren noch Tipps zur Bedienung in ArchiCAD, sowie den Hinweis, die Arbeitsstättenrichtlinien im Originaltext bei der Anwendung zu Rate zu ziehen. Die „Technische Regel für Arbeitsstätten - ASR“ kann man kostenfrei auf der Website www.baua.de einsehen und herunterladen.

Einstellungen 1

In der zweiten Seite des Userinterface werden die Einstellungen der relevanten Parameter vorgenommen. Hier sollte man Schritt für Schritt vorgehen, denn ein Verändern von Einstellungen verändert u.U. nachfolgende Parametereinstellungen. Wenn man nachträglich einen Wert ändert, so sollten die nachfolgenden Werte nochmals durchgesehen werden, um nicht zutreffende Resultate zu verhindern.

Unten ist ein Screenshot der „Einstellungen 1“ zum Thema „Feuerlöscher Art und Anzahl“ abgebildet; an diesem Beispiel wird die Vorgehensweise erörtert:

Zuerst werden unter (1.) die zutreffenden Brandklassen der Arbeitsstätte gewählt; im Fall einer Kantinenküche sind dies A, B, C, und F. Unter (2.) wird die Grundfläche der Küche und die Art des Betriebs gewählt. Die für die Grundausstattung geforderten Löscheinheiten werden unter (3.) angezeigt. Danach wird unter (4.) ein geeigneter Feuerlöschertyp gewählt. Falls die Grundfläche mehr als 400m² beträgt, können auch Wandhydranten bis zu maximal einem Drittel der geforderten Löscheinheiten angerechnet werden. Unter diesen Maßgaben ermittelt das ASR Tool die Zahl der erforderlichen Feuerlöscher und zeigt ggf, in welchem Maß Wandhydranten angerechnet werden.

Einstellungen 2

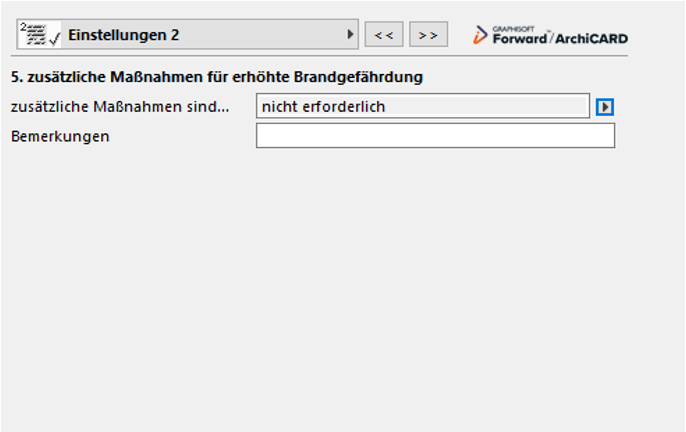

In der dritten Seite des Userinterface werden ggf unter (5.) zusätzliche oder freiwillige Maßnahmen für erhöhte Brandgefährdung angegeben werden, sofern diese notwendig sind. Im Fall der oben als Beispiel aufgeführten Küche ist ein spezieller Fettbrandlöscher anzuraten, da solche Brände mit ABC Feuerlöschern oder mit Wasser nicht fachgerecht gelöscht werden können. Eine Leerzeile erlaubt einen eigenen Kurzkommentar.

Wenn keine zusätzlichen Maßnahmen gefordert sind, werden die Zeilen zur Auswahl ausgeblendet. Es ist aber dennoch möglich, zusätzliche Maßnahmen freiwillig zu definieren; dann werden auch die entsprechenden Auswahloptuionen wieder angezeigt.

2D Plandarstellung

In der letzten User Interface Seite kann man oben rechts ankreuzen, ob die Kurzversion dargestellt werden soll, oder die normale Version, welche auch im Ausdruck einen besseren Einblick in den Weg der Lösungsfindung bietet. Unten sind Kurzversion und Normalversion mit ansonsten identischen Einstellungen zu finden. Das Umschalten von der Kurzversion in die Langversion oder zurück kann auch nachträglich jederzeit ohne Verlust der Einstellungen erfolgen.

Die Schriftart für die Plandarstellung kann aus einer Liste ausgewählt werden, welche alle am PC oder Mac installierten Schriftarten enthält. Sollte beim Anklicken des Pfeilsymbols keine Liste angezeigt werden, dann ist vermutlich die Archicad Bibliothek und der verwendeten Archicad Version nicht der gleiche, oder nicht korrekt geladen. Dies kann über das „Aktions-Center“ im Archicad oder direkt im „Bibliothekenmanager“ geprüft und korrekt eingestellt werden.

Daneben kann man die Schriftgröße eingeben; des Weiteren gibt es einen Faktor für den Zeilenabstand, sowie die Option, den Text immer horizontal lesbar darstellen zu lassen.

Außerdem können die Stiftfarben für Titel, Überschrift, Text und Infotext eingestellt werden. Alle vier Stiftfarben werden in der Langversion der 2D Darstellung verwendet. In der Kurzversion kommen nur die Stifte für „Titel“ und „Text“ zum Einsatz, daher werden die anderen Stiftfarben ausgegraut dargestellt und gesperrt, wenn die Kurzversion gewählt wurde.

Wir entwickeln die Servicevertrags-Bibliothek in enger Zusammenarbeit mit unseren Anwendern.
