2D-Offset – Verschobene Objekte anschließen

[Sarah LF]

Im Technik-Telegramm Nr. 80, Oktober 2018, haben wir bereits erläutert, wie mithilfe einer neuen Funktion Objekte als Kombination angeordnet werden können. Mit diesem Technik-Telegramm-Beitrag bauen wir hierauf auf, indem wir den Anschluss an diese "verschobenen" Objekte durchführen und die unterschiedlichen Einstellmöglichkeiten aufzeigen.

---

Einleitung

In unserem Beispiel wurden bereits Objekte im Modell platziert und ein Verteiler mit Stromkreisen angelegt, sodass die Objekte angeschlossen werden können.

Der Beitrag erklärt die Möglichkeiten sowohl bei vertikal als auch bei horizontal angeordneten Objekten.

---

Vertikale Anordnung

In vertikaler Richtung wurden folgende Objekte platziert und als Kombination angeordnet:

• Raumtemperatur-Regler
• UP-Serienschalter
• UP-Jalousiedrehschalter
• UP-Schukosteckdose 1-fach

Es sollen nun beide Schalter angeschlossen werden. Gehen Sie hierzu bitte wie folgt vor:

• Öffnen Sie den Verteiler. Der 'Verteiler'-Dialog öffnet sich.
• Wechseln Sie in die Registerkarte 'Stromkreisliste'.
• Markieren Sie einen Stromkreis und klicken Sie auf 'Zeichnen'. Der 'Verteiler'-Dialog schließt sich und der 'Kabel'-Dialog öffnet sich.
• Bestätigen Sie den 'Kabel'-Dialog mit 'OK'. Der Dialog schließt sich und das Kabel kann gezeichnet werden.
• Beginnen Sie, das Kabel an einem Kabelweg zu zeichnen und bewegen Sie den Cursor zum Schaltersymbol. Der Schalter wird hervorgehoben.
• Führen Sie einen Linksklick aus. Der Schalter wird angeschlossen.

Wiederholen Sie die oben genannten Schritte für den zweiten Schalter.

Nachdem beide Schalter angeschlossen sind ergibt sich die folgende Darstellung.

Angeschlossen wurde das Kabel am Fixpunkt (Platzierungspunkt an der Wand), jedoch wird das Kabel bis zum 2D-Symbol des jeweiligen Schalters dargestellt.

Wenn Sie die Darstellung des Kabels bis zum Symbol nicht wünschen, gehen Sie bitte wie folgt vor:

• Führen Sie einen Doppelklick auf den Jalousiedrehschalter aus. Der 'Schalter'-Dialog öffnet sich.
• Wechseln Sie in die Registerkarte 'Anschluss'.

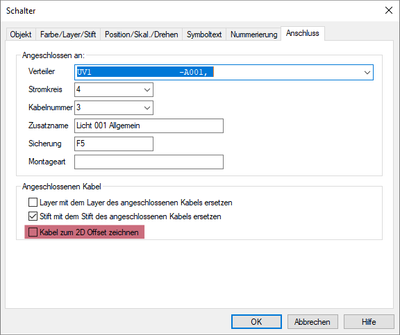

• Entfernen Sie den Haken der Funktion 'Kabel zum 2D Offset zeichnen' und bestätigen Sie mit 'OK'. Der Dialog schließt sich und das Kabel wird nur noch bis zum Fixpunkt angezeigt.

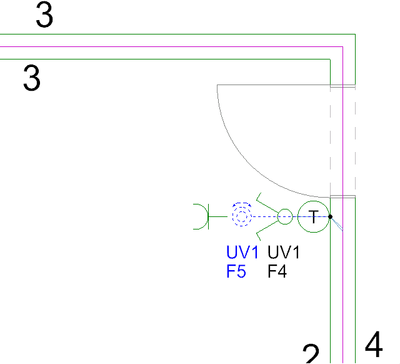

Sie erhalten die folgende 2D-Darstellung:

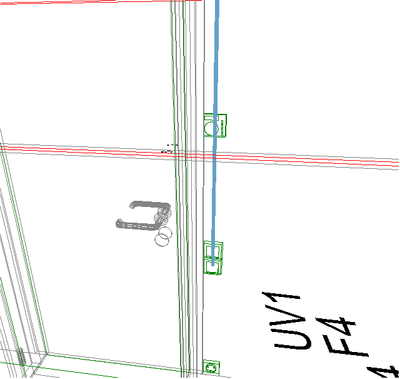

In der 3D-Ansicht wird das Kabel weiterhin bis zum Symbol verlegt angezeigt.

---

Horizontale Anordnung

In horizontaler Richtung wurden folgende Objekte platziert und als Kombination angeordnet.

• UP-Schukosteckdose 2-fach waagerecht
• UP-Schukosteckdose 2-fach waagerecht (EDV)
• UP-Schukosteckdose schaltbar

Nun sollen alle Steckdosen angeschlossen werden. Gehen Sie hierzu bitte wie folgt vor:

• Öffnen Sie den Verteiler. Der 'Verteiler'-Dialog öffnet sich.
• Wechseln Sie in die Registerkarte 'Stromkreisliste'.
• Markieren Sie einen Stromkreis und klicken Sie auf 'Zeichnen'. Der 'Verteiler'-Dialog schließt sich und der 'Kabel'-Dialog öffnet sich.
• Bestätigen Sie den 'Kabel'-Dialog mit 'OK'. Der Dialog schließt sich und das Kabel kann gezeichnet werden.
• Beginnen Sie, das Kabel an einem Kabelweg zu zeichnen und bewegen Sie den Cursor zum Schaltersymbol. Die Steckdose wird hervorgehoben.
• Führen Sie einen Linksklick aus. Die Steckdose wird angeschlossen.

Wiederholen Sie diese Schritte für die zweite und dritte Steckdose.

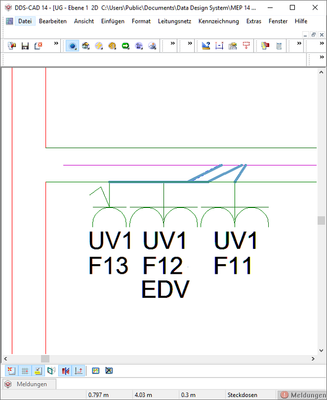

Im Anschluss erhalten Sie folgende Darstellung.

Beachten Sie: Zur besseren Darstellung wurde die 'Stiftbreite' der Kabel auf 0.15 mm angepasst.

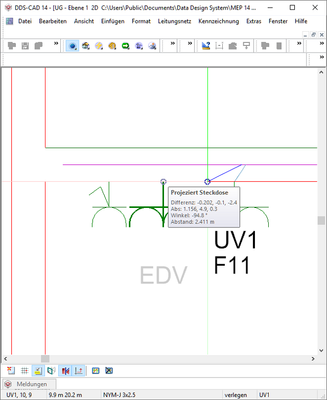

Angeschlossen wurde das Kabel am Fixpunkt (Platzierungspunkt an der Wand), jedoch wird das Kabel bis zum 2D-Symbol der jeweiligen Steckdose dargestellt.

Wenn Sie die Darstellung des Kabels bis zum Symbol nicht wünschen, gehen Sie wie oben beschrieben vor.

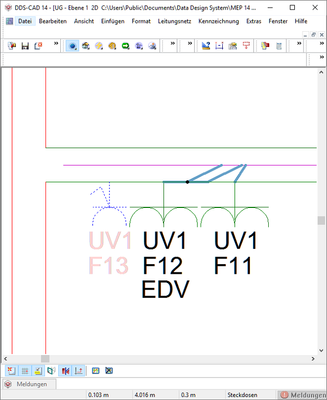

Nach der Anpassung erhalten Sie die folgende Darstellung:

Der Beitrag bezieht sich auf die DDScad Version 14 und wurde im Januar 2019 veröffentlicht.
