Mit DDScad 17 können Sie 3D-Ansichten auf einfache Weise zum schnellen Wiederauffinden speichern. Hierbei werden Ausschnitt, Perspektive und Darstellungsart eines bestimmten Bereichs Ihrer Planung festgehalten, sodass Sie jederzeit mit nur einem Klick zu ebendieser Ansicht zurückkehren können, um sich den jeweils aktuellen Planungsstand dieses Bereichs anzeigen zu lassen. Mithilfe dieser Funktion wird es somit noch einfacher, änderungsintensive Projektbereiche oder entscheidende Objekte jederzeit im Blick zu halten und fokussiert zu betrachten. Hierbei ist es ebenfalls möglich verschiedene Render-Darstellungsoptionen zu nutzen. Genaueres zu dieser Funktion erläutern wir in diesem Beitrag.
Voraussetzung
Eine vorhandene Raumdatenbank ist keine Voraussetzung, um die hier beschriebene Funktion zu verwenden. Um die Funktion sinnvoll und verständlich beschreiben zu können, wurde für dieses Beispiel dennoch ein vorhandenes Modell verwendet.
3D-Ansicht aktivieren
Das Wechseln von der 2D-Ansicht ("Draufsicht") in die 3D-Ansicht ist über die Symbolleiste '3D-Ansicht' möglich.
Nach dem Wechsel in die 3D-Ansicht kann die gewünschte Ansicht über eine neue Iconleiste aktiviert werden.

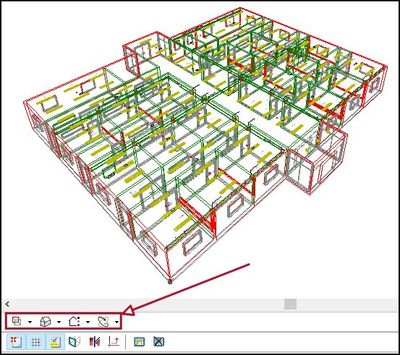

Es stehen vier verschiedene Ansichtsgruppen zur Verfügung.
Die folgende Abbildung zeigt die erste Gruppe:
In der zweiten Gruppe finden Sie die unterschiedlichen Optionen für Render-Darstellungen:
Weitere Render-Optionen bietet die dritte Gruppe zur Auswahl:
Die vierte Gruppe zeigt die verschiedenen Navigationsoptionen in der Renderansicht:
3D-Ansicht speichern
Das Speichern von Ansichten erlaubt einen schnelleren Zugriff auf eine bestimmte Projektsituation aus einem bestimmten Blickwinkel.
Hierzu sollte der Blickwinkel eingestellt und die gewünschte Projektsituation ausgewählt sein.
In unserem Beispiel soll der Technikraum mit der Darstellung 'Render mit Schatten' gespeichert werden. Gehen Sie hierzu wie folgt vor:
- Aktivieren Sie über die Symbolleiste die '3D-Ansicht'. Die Ansicht wird aktiviert.
- Klicken Sie in der Iconleiste auf die zweite Gruppierung. Eine Auswahl erscheint.
- Wählen Sie 'Render mit Schatten'. Die Ansicht ändert sich.
- Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.

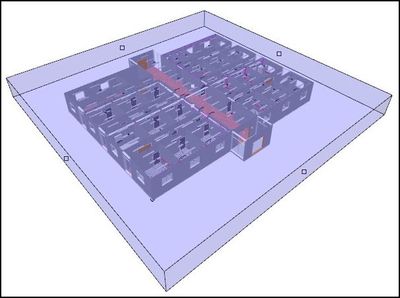

- Starten Sie die Funktion 'Schnittebenen definieren'. Die Schnittebenen werden angezeigt.
In der Mitte jeder Schnittebene befindet sich ein Bewegepunkt.
Es stehen insgesamt 6 Bewegepunkte zur Verfügung. Die positive und negative Achse der jeweiligen Koordinate (X, Y und Z).
Zum Schneiden der negativen X-Achse gehen Sie bitte wie folgt vor:
- Führen Sie Ihren Cursor auf den Bewegepunkt. Der Punkt wird gefangen.
- Klicken Sie den Bewegepunkt an. Die Schnittfunktion wird gestartet.

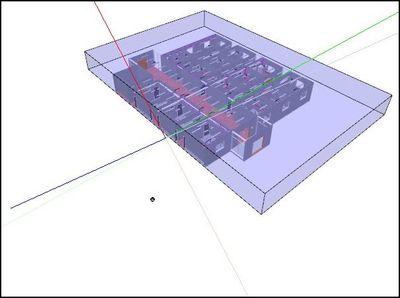

- Bewegen Sie den Cursor, um die Schnittebene zu definieren. Die Ansicht ändert sich.
- Bestätigen Sie die Schnittebene mit einem Linksklick. Die Schnittebene bleibt erhalten und die Funktion aktiv.
Wiederholen Sie die Schritte für alle Achsen.
Beenden Sie anschließend die Funktion mit der [Enter]-Taste. Hierbei werden die Schnittebenen und deren Bewegepunkte ausgeblendet. Sie können jederzeit über das Kontextmenü die Schnittebenen neu definieren.
In unserem Beispiel ergibt sich die folgende Ansicht:
Um diese Ansicht zu speichern, gehen Sie wie folgt vor:
- Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.

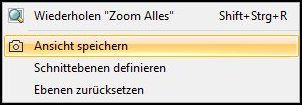

- Wählen Sie 'Ansicht speichern'. Es öffnet sich der Dialog 'Ansicht speichern'.

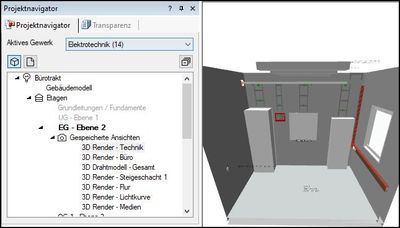

Vergeben Sie einen Namen für die Ansicht. Dieser Name wird im Projektnavigator angezeigt.

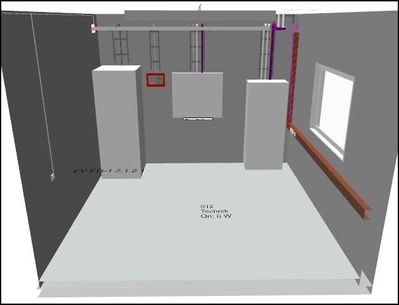

Es ergibt sich die nachfolgende Ansicht:
Schnittebenen zurücksetzen
Um in kurzer Zeit mehrere verschiedene Projektsituationen zu erzeugen, können Sie die aktuellen Schnittebenen über das Kontextmenü zurücksetzen.
Um die Schnittebenen zurückzusetzen, gehen Sie wie folgt vor:

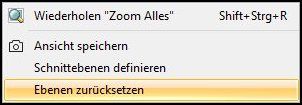

- Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.
- Wählen Sie 'Ebenen zurücksetzen'. Die definierten Schnittebenen werden gelöscht und das gesamte Modell angezeigt.
Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Januar 2022 veröffentlicht.
