Einfluss der Wärmedämmung auf die Trinkwasserberechnung

[Sarah LF]

Um in DDScad realistische Werte hinsichtlich der Rohrnetzberechnung zu erhalten, ist es von besonderer Wichtigkeit, die Wärmedämmung mit einzuplanen.

DDScad berücksichtigt neben dem Temperaturabfall innerhalb der Zirkulation auch den Wärmeverlust an die Umgebung. Die verwendete Isolierung bestimmt den resultierenden Temperaturverlust und beeinflusst die Größe der Pumpe. Es gilt: je besser die Isolierung, desto kleiner die Zirkulationspumpe.

Daher können sich nach der Rohrnetzberechnung abhängig davon, ob die Wärmedämmung berücksichtigt wird oder nicht, hinsichtlich der Zirkulation erhebliche Unterschiede in Bezug auf Dimension, Volumenstrom und Geschwindigkeit ergeben.

Im Folgenden werden vier verschiedene Szenarien betrachtet, die dies verdeutlichen. In einem identischen Warmwasser- und Zirkulationsnetz werden Situationen mit sowie ohne Wärmedämmung gegenübergestellt und zwar einerseits innerhalb und andererseits außerhalb eines Gebäudes mit berechneter Heizlast.

---

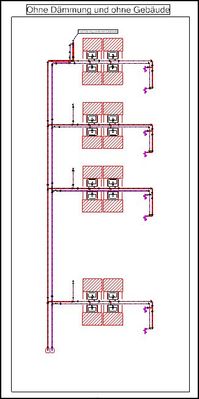

Warmwasserberechnung ohne Dämmung und ohne umgebendes Gebäude

In diesem Fall wird ein Warmwasser- und Zirkulationsrohrnetz betrachtet, welches nicht mit einer Dämmung versehen ist und auch nicht innerhalb eines Gebäudes platziert wurde. Als Umgebungstemperatur für die Rohrleitungen wird also die Auslegungsaußentemperatur aus der Heizlastberechnung herangezogen.

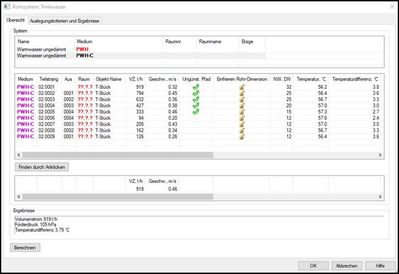

Die Berechnungsergebnisse in diesem Fall sehen wie folgt aus:

Volumenstrom:		VZ =    919 l/h
Geschwindigkeit:		v = 0,46 m/s
Förderdruck:		p =   105 hPa
Größte Dimension PWH-C:		DN32

---

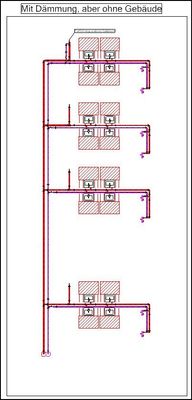

Warmwasserberechnung mit Dämmung, aber ohne Gebäude

In diesem Fall wird ein Warmwasser- und Zirkulationsrohrnetz betrachtet, das mit einer Dämmung ausgerüstet, jedoch nicht innerhalb eines Gebäudes platziert ist.

Als Umgebungstemperatur für die Rohrleitungen wird also die Auslegungsaußentemperatur aus der Heizlastberechnung herangezogen.

Die Berechnungsergebnisse in diesem Fall sehen wie folgt aus:

Volumenstrom:		VZ =    311 l/h
Geschwindigkeit:		v =  0,43 m/s
Förderdruck:		p =     51 hPa
Größte Dimension PWH-C:		DN15

---

Warmwasserberechnung ohne Dämmung, aber mit Gebäude

In diesem Fall wird ein Warmwasser- und Zirkulationsrohrnetz betrachtet, das keine Dämmung aufweist, jedoch innerhalb eines Gebäudes platziert ist.
Als Umgebungstemperatur für die Rohrleitungen wird also die berechnete Raumtemperatur (20° C) herangezogen.

Die Berechnungsergebnisse in diesem Fall sehen wie folgt aus:

Volumenstrom:		VZ =    541 l/h
Geschwindigkeit:		v =  0,48 m/s
Förderdruck:		p =     73 hPa
Größte Dimension PWH-C:		DN20

---

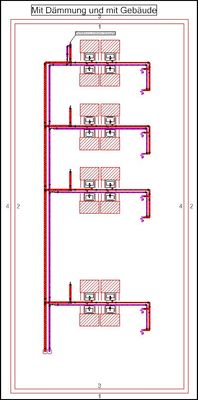

Warmwasserberechnung mit Dämmung und mit Gebäude

In diesem Fall wird ein Warmwasser- und Zirkulationsrohrnetz betrachtet, welches eine Dämmung aufweist und innerhalb eines Gebäudes platziert ist.
Als Umgebungstemperatur für die Rohrleitungen wird also die berechnete Raumtemperatur (20° C) herangezogen.

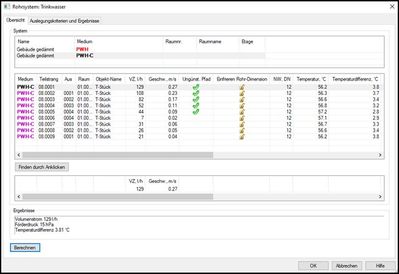

Die Berechnungsergebnisse in diesem Fall sehen wie folgt aus:

Volumenstrom:		VZ =    129 l/h
Geschwindigkeit:		v =  0,27 m/s
Förderdruck:		p =     15 hPa
Größte Dimension PWH-C:		DN12

Um die oben genannten Ergebnisse zu verdeutlichen, werden die der ungünstigsten Variante und die der optimalen Variante gegenübergestellt:

Zusammenfassend kann festgestellt werden, dass der Einfluss der Wärmedämmung und der Umgebungssituation auf die Ergebnisse der Rohnetzberechnung erheblich ist.

Es ergeben sich deutlich geringere Dimensionen, Fließgeschwindigkeiten, Drücke und Volumenströme.

Des Weiteren werden die Artikel, welche für die Dämmung verwendet werden, in der Stückliste als Materialauflistung mit aufgeführt.

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Juli 2022 veröffentlicht.
