Einstellungen für Einheitenformate

[Sarah LF]

Die 'Einstellungen für Einheitenformate' bieten die Möglichkeit, einfach und schnell Ihre gewünschten Vorgaben und Parameter für unterschiedliche Einheiten festzulegen. Diese Einstellungen wurden für DDS-CAD 15 im Vergleich zu den Vorversionen übersichtlicher gestaltet. Erfahren Sie hierzu mehr in diesem Techniktelegramm-Beitrag.

---

Voraussetzung

Sie können jederzeit auf die 'Einstellungen für Einheitenformate' zugreifen. Auch in Projekten mit gesplitteten Gewerken (z. B. Sanitär – Heizung – Klima) ist der Zugriff auf diese Einstellungen gegeben.

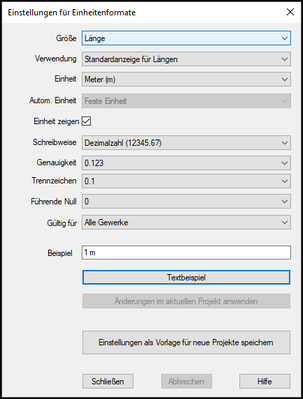

Um den Dialog 'Einstellungen für Einheitenformate' zu öffnen, gehen Sie wie folgt vor:

• Wählen Sie in der Menüleiste 'Extras'. Eine Auswahl erscheint.
• Bewegen Sie den Cursor auf 'Optionen'. Eine weitere Auswahl erscheint
• Klicken Sie auf 'Einstellungen für Einheitenformate'. Es öffnet sich der Dialog 'Einstellungen für Einheitenformate'

---

Unterscheidung in den Gewerken

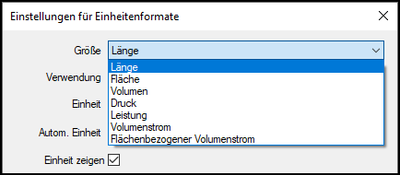

Die Einheitenformate, die verändert werden können, richten sich nach den verfügbaren Gewerken. Während im Gewerk 'Elektro' als 'Größe' lediglich die 'Länge' verfügbar ist, können in den übrigen Gewerken auch andere Einheiten angepasst werden.

---

Verwendung

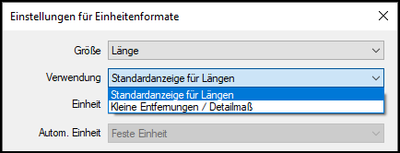

In diesem Drop-down-Menü können Sie die 'Verwendung' des gewählten Einheitenformates bestimmen.
Diese Auswahl ist nur verfügbar, wenn im Drop-down-Menü 'Größe' die Auswahl 'Länge' getroffen wurde. Alle anderen Größen verwenden Standardanzeigen.

---

Einheit

Im Drop-down-Menü 'Einheit' stellen Sie die darzustellende Einheit ein. Diese ist von der jeweiligen 'Größe' abhänigig.

Folgende Einheiten stehen für die Größe 'Länge' zur Auswahl:

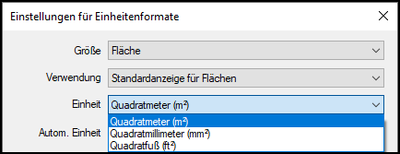

Folgende 'Einheiten' stehen für die Größe 'Fläche' zur Auswahl:

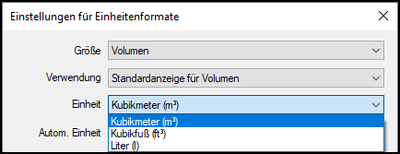

Folgende Einheiten stehen für die Größe 'Volumen' zur Auswahl:

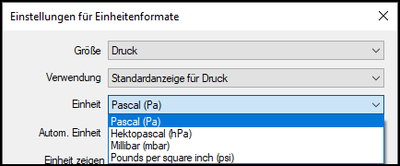

Folgende 'Einheiten' stehen für die Größe 'Druck' zur Auswahl:

Folgende 'Einheiten' stehen für die Größe 'Leistung' zur Auswahl:

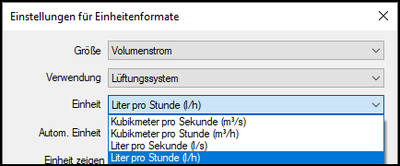

Folgende 'Einheiten' stehen für die Größe 'Volumenstrom' zur Auswahl:

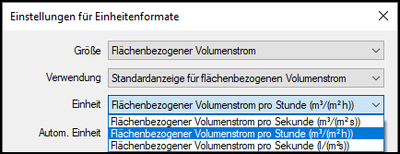

Folgende 'Einheiten' stehen für die Größe 'Flächenbezogener Volumenstrom' zur Auswahl:

---

Darstellung der Einheit

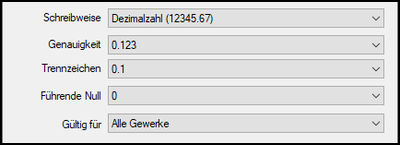

Neben der Auswahl der Einheit ist auch die Darstellung der gewählten Einheit editierbar. Anpassungen können Sie vornehmen hinsichtlich:

• 'Genauigkeit'
• 'Trennzeichen'
• 'Führende Null'
• 'Gültig für'

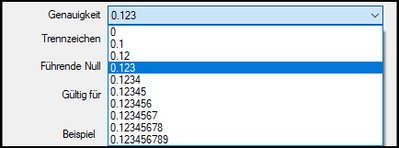

Unter 'Genauigkeit' können Sie die Anzahl der Ziffern hinter dem Trennzeichen einstellen.

Unter 'Trennzeichen' können Sie zwischen einem Punkt und einem Komma wählen.

Unter 'Führende Null' stehen folgende Möglichkeiten zur Auswahl:

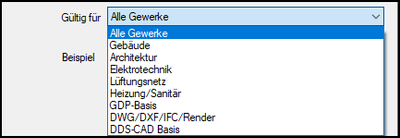

Unter 'Gültig für' wählen Sie das Gewerk aus, für das Ihre Einstellungen vorgenommen werden sollen.

Schließlich erhalten Sie im Feld 'Beispiel' ein Muster, das Ihre gewählten Einstellungen anzeigt. Sie können Ihre Änderungen nun im aktuellen Projekt oder auch als Vorlage für neue Projekte speichern.

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im April 2020 veröffentlicht.
