Bei der Planung und Auslegung eines Fußbodenheizungssystems kann es schnell umfangreich werden. Um den Überblick im Projekt nicht zu verlieren, brauchen wir eine Möglichkeit zur eindeutigen Kennzeichnung der Verteiler.
Wie Sie dafür eine systematische Kennzeichnung individuell aufbauen und anwenden, zeigen wir Ihnen in diesem Beitrag.
HINWEIS: Zur Projektierung der Fußbodenheizung lesen Sie auch folgende Beiträge:
- Juli 2018: "Voreinstellungen für die Auslegung von Fußbodenheizungen"
- August 2018: "Auslegung der Fußbodenheizung"
- Januar 2021: "Erweitertes Handling für das Zeichnen von Heizkreisen der Fußbodenheizung"
Voraussetzungen
- Sie befinden sich in einem Modell des Gewerks 'Sanitär/Heizung'.
- Es existiert ein DDScad-Gebäudemodell.
- Die Heizlastberechnung wurde durchgeführt.
- Die Fußbodenheizkreisverteiler sind im Modell platziert.
- Die vorbereitenden Schritte zur Auslegung der Fußbodenheizung wurden ausgeführt.
Zusätzliche Beschreibung zum Verteiler hinzufügen
Beim Platzieren eines Fußbodenheizkreisverteilers vergibt DDScad automatisch eine Nummer (siehe Tabellenspalte 'Nr.' im Dialog).
Diese Nummern dienen der internen Organisation und sind nicht zur Verwendung in einer Kennzeichnung geeignet. Zur Erstellung derselben verfahren Sie daher wie folgt:
- Öffnen Sie in der Symbolleiste den Dialog 'Gebäude' und wechseln in die Registerkarte 'Fußbodenheizung'.
- In Tabelle 'FBH-Verteiler' klicken Sie rechts auf die Zeile des Verteilers. Das Kontextmenü erscheint.
- Klicken Sie auf 'Eigenschaften'. Der Dialog 'Verteiler' öffnet sich.
- Wechseln Sie in die Registerkarte 'Berechnungsergebnisse'.
- Tragen Sie die gewünschten zusätzlichen Informationen für den Verteiler in die Zeile 'Beschreibung' ein.
In unserem Beispiel erstellen wir eine Kennzeichnung nach dem Muster
"<Lfd. Nr.> <Gebäudeeinheit>", zum Beispiel "03 WE1".
- Bestätigen Sie die Eingabe über die Schaltfläche [OK]. Der Dialog schließt sich.
HINWEIS: Der Dialog 'Verteiler' mit der Registerkarte 'Berechnungsergebnisse' ist ebenfalls durch einen Doppelklick auf den Verteiler im Arbeitsmodell aufrufbar.
Die zusätzliche Kennzeichnung erscheint nun in den Tabellen 'FBH-Verteiler' (Spalte 'Beschreibung') und 'Heizkreise' (Spalte 'Verteiler') und hilft bei der Orientierung.

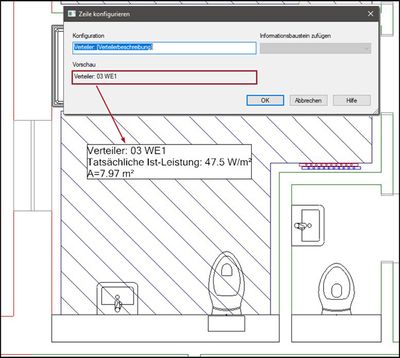

Des Weiteren können Sie diese manuelle Kennzeichnung für die Beschriftung der Fußbodenheizkreisverteiler im Label verwenden.

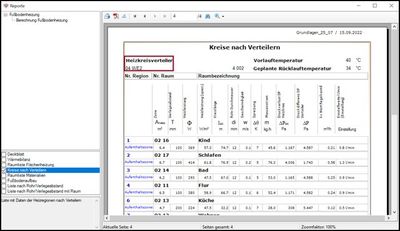

Darüber hinaus finden Sie die gewählte 'Beschreibung' ebenfalls im Report der Fußbodenheizungsauslegung ('Berechnung Fußbodenheizung') wieder.
Der Beitrag bezieht sich auf die DDScad Version 18 und wurde im Oktober 2022 veröffentlicht.
