Gemischter U-Wert innerhalb eines Bauteils

Sarah LF
Graphisoft
Graphisoft



Bei Projekten im modernen Fertigbau wird oft auf die Ständerbauweise zurückgegriffen. Hier ist der Wandaufbau nicht homogen. Folglich ergeben sich in einzelnen Wandabschnitten unterschiedliche U-Werte, was dazu führt, dass in DDS-CAD für das gesamte Bauteil ein Misch-U-Wert ausgegeben wird. Dieser Technik-Telegramm-Beitrag zeigt Ihnen, wie Sie die Schichtung zur Ermittlung des Misch-U-Werts anlegen.


Einleitung

In unserem Beispiel befinden wir uns in einem bereits erstellten Projekt. Der Wandaufbau wird angepasst, um einen Misch-U-Wert für eine Ständerbauwand zu ermitteln, sodass im Anschluss eine exakte Heizlastberechnung durchgeführt werden kann.




Wandaufbau definieren

  • Starten Sie die Funktion 'Gebäude'. Es öffnet sich der Dialog: 'Gebäude'.






  • Wechseln Sie in die Registerkarte 'U-Wert'.








Beachten Sie bitte: Bei Anpassungen des U-Wertes im Gebäude-Dialog verändern Sie den U-Wert für alle Außenwände im Projekt! Sofern die Außenwände unterschiedliche U-Werte besitzen, müssen Sie diese direkt in den entsprechenden Wänden anpassen.

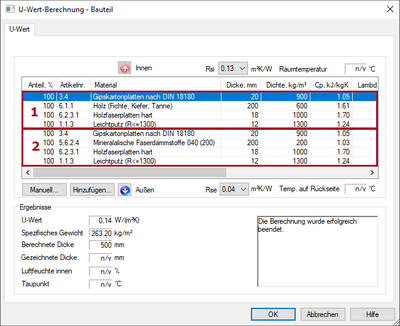

  • Führen Sie einen Doppelklick auf das Bauteil aus, welchem Sie einen U-Wert zuordnen wollen. Es öffnet sich der Dialog: 'U-Wert-Berechnung – Bauteil'.








  • Klicken Sie auf 'Hinzufügen...'. Die 'Artikeldatenbank' öffnet sich.






  • Wählen Sie den entsprechenden Artikel aus und bestätigen Sie Ihre Auswahl mit 'OK'. Die Artikeldatenbank schließt sich.

Tipp: Der Aufbau erfolgt in der Reihenfolge von innen nach außen. Sie können die Position der Artikel nachträglich durch Markieren des Artikels und Klicken der Schaltflächen 'Innen' und 'Außen' verändern.

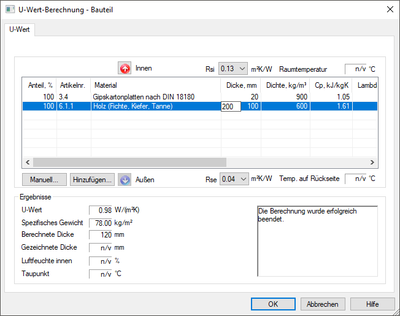

  • Klicken Sie mit der linken Maustaste in die Spalte 'Dicke, mm', um diese zu definieren.






Widerholen Sie diesen Vorgang, für den Rest des Wandaufbaus. Im Anschluss fügen Sie den Wandaufbau des weiteren Wandabschnitts hinzu.






  • Klicken Sie mit der linken Maustaste in die Spalte 'Anteil,%', um diesen zu definieren.

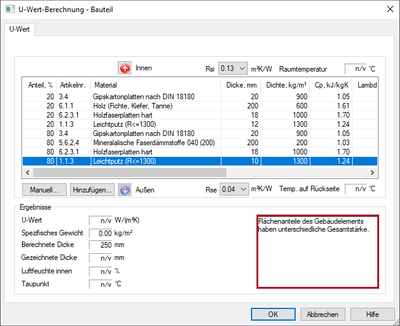

Beachten Sie bitte: Die Wandaufbauten der einzelnen Wandabschnitte, die durch die jeweiligen prozentualen Anteile gekennzeichnet sind, müssen die identische Gesamtdicke aufweisen. Sollte dies nicht der Fall sein, erhalten Sie folgende Meldung:

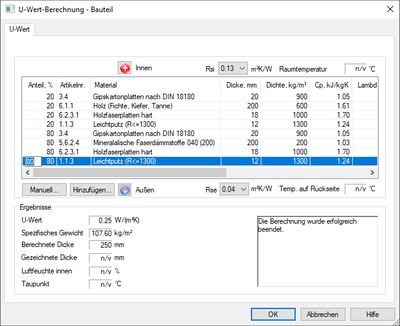

Sobald die Berechnung erfolgreich durchgeführt wurde, wird Ihnen dies im Dialogfeld angezeigt und der Misch-U-Wert eingetragen.

  • Bestätigen Sie Ihre Eingabe mit 'OK'. Es schließt sich der Dialog: 'U-Wert-Berechnung – Bauteil'.


Tipp: Die Eingabe des Schichtaufbaus wird Ihnen im Anschluss auch in der Registerkarte 'U-Wert' im Dialog 'Gebäude' in der Spalte 'Schichten' durch ein grünes Häkchen angezeigt.




Der Beitrag bezieht sich auf die DDScad Version 14 und wurde im Juni 2019 veröffentlicht.
