Hilfsrahmen für die Definition von Ausschnitten

[Sarah LF]

Das Erzeugen von passenden Ausschnitten für eine bestimmte Blattgröße stellt oft eine Herausforderung dar. Um dies zu vereinfachen, verfügt DDS-CAD seit einigen Versionen über die Funktion 'Hilfsrahmen für Definition'. Diese unterstützt Sie dabei, die passgenaue Größe des Ausschnitts für ein definiertes Blattformat zu finden. In diesem Technik-Telegramm-Beitrag erfahren Sie, wie Sie diese Hilfsrahmen-Funktion effektiv verwenden.

---

Einleitung

In unserem Beispiel ist ein Projekt bereits so weit erstellt, dass die äußeren Abmessungen des Modells vorliegen. Diese können durch eine Raumdatenbank oder auch durch eine DWG-Datei definiert worden sein. Zudem ist bekannt, welche Blattgröße verwendet werden sowie welchen Maßstab der Ausschnitt vorweisen soll.

Als Blattgröße soll DIN A2 gewählt werden, der Maßstab für den Ausschnitt soll 1:50 betragen.

Aufruf der Hilfsrahmen

Um einen geeigneten Hilfsrahmen auszuwählen, gehen Sie bitte wie folgt vor:

• Öffnen Sie in der Menüleiste 'Extras'. Eine Auswahl erscheint.
• Wählen Sie 'Ausschnitte/Schnitte'. Eine weitere Auswahl erscheint.
• Aktivieren Sie 'Hilfsrahmen für Definition'. Die Artikeldatenbank 'Einrichtungsgegenstände' öffnet sich.

Hier finden Sie die Hilfsrahmen für die Maßstäbe '1:100' und '1:50'.

• Wählen Sie im Anschluss die Blattgröße und den abzubildenden Inhalt auf dem Blatt aus.

In unserem Beispiel wird der Artikel 'A2-Blatt, mit Titelfeld + Legende' verwendet.

• Bestätigen Sie die Dialoge mit 'OK'. Es schließen sich die Dialoge.
• Platzieren Sie den Hilfsrahmen.

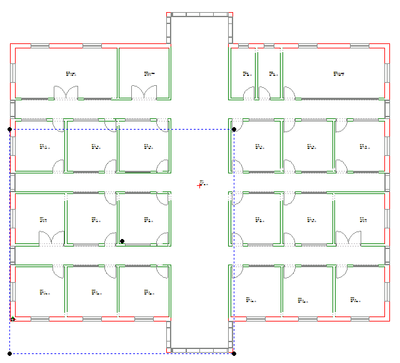

Der nun platzierte Rahmen definiert die Größe Ihres Ausschnittes.

Im Folgenden können Sie die 'Ausschnitt'-Funktion aktivieren und einen Ausschnitt erzeugen. Nutzen Sie hierbei die Möglichkeit, die Fangpunkte des Hilfsrahmens zu fangen, um einen Ausschnitt in der korrekten Größe zu erfassen.

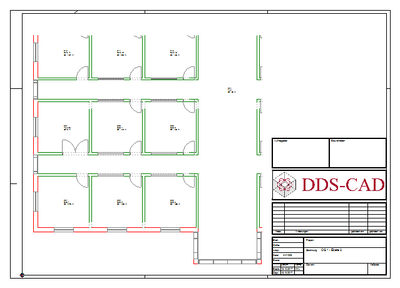

Abschließend können Sie den Ausschnitt im Maßstab 1:50 auf einem neuen oder einem bestehenden DIN-A2-Blatt mit Titelfeld platzieren. Sie erhalten folgende Darstellung:

Der Beitrag bezieht sich auf die DDScad Version 14 und wurde im Juni 2019 veröffentlicht.
