Kühllastberechnung – Vorlagendatei in ESBO vorbereiten

[Sarah LF]

Die Kühllast für ein DDScad Gebäudemodell berechnen Sie mit ESBO, einem Produkt des schwedischen Softwareherstellers EQUA. Das verbindende Element dazwischen ist eine Vorlagendatei, welche die verschiedenen Raumtypen mit ihren Kriterien als Muster für einzelne Räume widerspiegelt.

In diesem Artikel zeigen wir Ihnen die Vorgehensweise zum Erstellen dieser Vorlagendatei in ESBO.

---

Voraussetzungen

• Sie haben die vorbereitenden Schritte zur Kühllastberechnung durchgeführt (siehe Techniktelegramm-Beitrag vom August 2021 – "Vorbereitende Schritte für die Kühllastberechnung")
• Ihre DDScad-Lizenz schließt das ESBO-Modul zur Kühllastberechnung ein.

---

ESBO starten

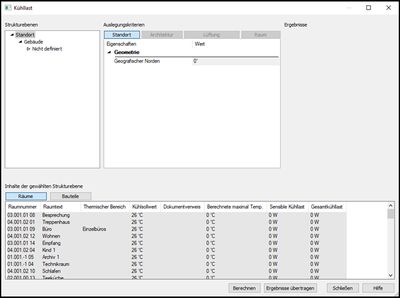

1. Wählen Sie unter 'Extras' den Menüpunkt 'Kühllastberechnung'. Der Dialog 'Kühllast' erscheint.

2. Klicken Sie auf [Berechnen]. Das Berechnungsprogramm ESBO startet. Es erscheint der Dialog 'DDScad MEP --> ESBO'.

---

Vorlagendatei zur Bearbeitung erstellen und öffnen

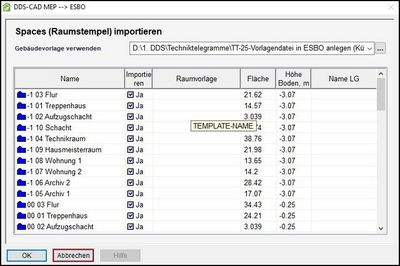

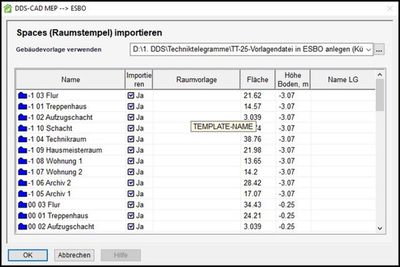

1. Zum Schließen des Dialogs 'DDScad MEP --> ESBO' klicken Sie auf [Abbrechen]. (Die Funktion zum Import von Räumen wird an dieser Stelle nicht benötigt.)

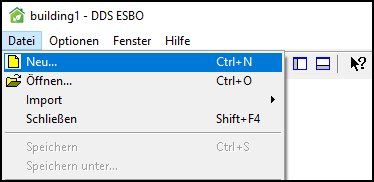

2. Im geöffneten ESBO-Fenster: Im Menü 'Datei' wählen Sie 'Neu…'. Es öffnet sich eine neue Gebäude-Vorlagendatei (*.idm).

---

Raumtypen konfigurieren

Während den Vorbereitungen zur Kühllastberechnung haben Sie …

1. … für jeden (unter dem Aspekt der Kühlung) existierenden Raumtyp eine Zone vom Typ "Thermischer Bereich" erzeugt und diese (Raumtyp-)Zonen eindeutig benannt.
2. … die zu kühlenden Räume des DDScad-Modells der jeweiligen (Raumtyp-)Zone zugewiesen.

Dieselben Raumtypen erzeugen und konfigurieren Sie nun in der ESBO-Vorlagendatei:

1. Klicken Sie auf [Umbenennen]. Der Dialog 'Objektname' wird geöffnet.

2. Geben Sie den Namen des Raumtyps ein und bestätigen Ihre Eingabe mit [OK].
   HINWEIS: Der Name des Raumtyps muss mit dem Namen des entsprechenden thermischen Bereichs übereinstimmen, hier "Einzelbüros".
3. Definieren Sie die Parameter für 'Interne Wärmequellen'. Per Doppelklick in den Bereich unter der Überschrift öffnen Sie den entsprechenden Eingabedialog. Sie können Intensität und zeitliche Aktivität der Wärmeemissionen im Raum definieren.

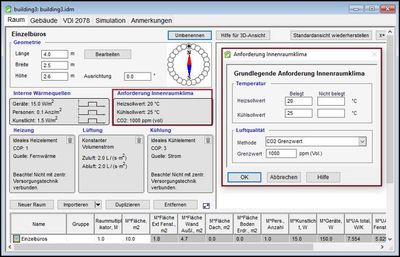

4. Definieren Sie die Parameter für 'Anforderung Innenraumklima'. Öffnen Sie den entsprechenden Eingabedialog per Doppelklick in den Bereich unter der Überschrift. Sie können den Kühlsollwert und den CO2-Grenzwert für die Luftqualität definieren.

5. Definieren Sie die Parameter für 'Kühlung'. Per Doppelklick in den Bereich unter der Überschrift öffnen Sie den entsprechenden Eingabedialog. Sie können die maximale Leistung des Kühlelements definieren, wenn dies berücksichtigt werden soll.

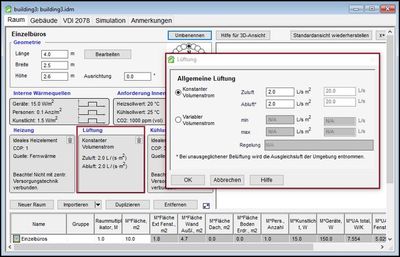

6. Definieren Sie die Parameter für 'Lüftung'. Öffnen Sie den entsprechenden Eingabedialog per Doppelklick in den Bereich unter der Überschrift. Sie können die Parameter bezogen auf die Luftvolumenströme definieren.

---

Weitere Raumtypen anlegen

Benötigen Sie mehr als einen Raumtyp, können Sie weitere anlegen:

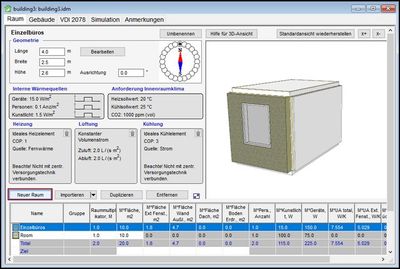

1. Klicken Sie auf [Neuer Raum]. Es wird ein neuer Raum in der aktuellen Vorlagendatei erzeugt.
   (Alternativ können Sie auch einen bereits existierenden Raum duplizieren. Klicken Sie dazu auf die gleichnamige Schaltfläche.)

2. Markieren Sie in der Liste den neuen Raum.
3. Wiederholen Sie im Anschluss die Schritte aus dem vorangehenden Abschnitt "Raumtypen konfigurieren".

---

Vorlagendatei speichern

Sie können die aktuelle Vorlagendatei im Projektordner Ihres geöffneten DDScad-Projekts speichern oder Sie zur Nutzung in weiteren Projekten an geeigneter Stelle ablegen.

1. Klicken Sie auf das Diskettensymbol. Ein Kontextmenü öffnet sich.

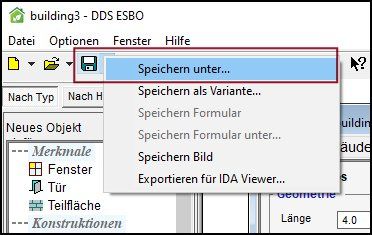

2. Wählen Sie 'Speichern unter…'. ESBO erwartet die Eingabe des Dateinamens.

3. Navigieren Sie zum bevorzugten Ablageort für die Vorlagendatei und speichern diese unter dem gewünschten Namen.

Diese und weitergehende Detailinformationen finden Sie (auch) im Handbuch DDScad 18, Kapitel "Kühllast berechnen".

Der Beitrag bezieht sich auf die DDScad Version 18 und wurde im August 2023 veröffentlicht.
