Kontrolle geometrischer Parameter am Mauszeiger

Sarah LF
Graphisoft
Graphisoft



Viele zeichnerische Operationen basieren auf einer Beziehung zwischen einem Ausgangspunkt (als Referenz) und einem Zielpunkt. Bislang konnten Sie in DDScad während der Konstruktion den Zielpunkt nur durch mitlaufende Koordinaten in der Statuszeile überwachen. Befand sich auf der gewünschten Position keine nutzbare Referenz, mussten Sie den Zielpunkt konstruieren.

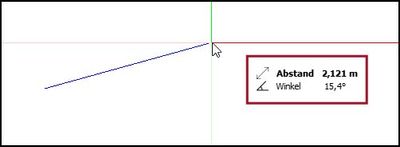

Mit DDScad 18 haben Sie jetzt die direkte Kontrolle geometrischer Parameter am Mauszeiger. Dabei stehen kontextabhängig verschiedene Parameter zur Verfügung. Dies ermöglicht Ihnen eine schnellere, einfachere und präzisere Konstruktion.

Typische Beispiele sind die Modellierung von Kabelwegen, Rohrleitungen, Lüftungskanälen und geometrischen Formen, aber auch das nachträgliche Verschieben von Objekten.

Erfahren Sie mehr in diesem Techniktelegramm-Beitrag.


Konstruktion einer Linie

Wir erklären die neue Funktionalität an zwei Beispielen aus dem Bereich 'Geometrische Formen'. Im ersten Beispiel nutzen wir die Funktion 'Polylinie'. Genauer soll eine Gerade von 2,14 m Länge und einem Winkel von 37° (gegenüber der Horizontalen) konstruiert werden. Gehen Sie dazu wie folgt vor:

  1. Aktivieren Sie in der Symbolleiste den Werkzeugkasten 'Geometrische Formen'.
  2. Starten Sie die Funktion 'Polylinie'.

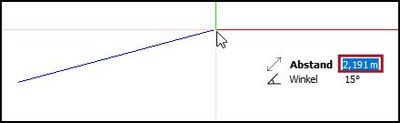

  3. Definieren Sie den Startpunkt mit einem Linksklick auf der Zeichenfläche. Am Cursor erscheinen die Parameter 'Abstand' und 'Winkel'.



  1. Um das Eingabefeld 'Abstand' zu aktivieren, drücken Sie die [Tab]-Taste. DDScad erwartet die Eingabe.



  1. Tragen Sie den gewünschten Abstandswert ein, hier "2,14".
  2. Zum Wechsel in das Eingabefeld 'Winkel' drücken Sie erneut die [Tab]-Taste. DDScad erwartet die Eingabe.



  1. Tragen Sie den gewünschten Wert ein, hier "37".
  2. Bestätigen Sie Ihre Eingaben durch Drücken der Eingabetaste. Der Zielpunkt wird im Modell fixiert.
  3. Drücken Sie [ESC], um die Funktion zu beenden.

Es ergibt sich folgende Darstellung:





Konstruktion eines Prismas

In einem zweiten Beispiel wird ein 'Prisma' erzeugt. Dieses soll 7 Seiten und einen Radius von 2,5 m haben. Der Ablauf:

  1. Aktivieren Sie in der Symbolleiste den Werkzeugkasten 'Geometrische Formen'.
  2. Starten Sie die Funktion 'Prisma'.
  3. Beginnen Sie mit einem Linksklick auf der Zeichenfläche. Am Cursor erscheinen die bestimmenden Parameter 'Anzahl Seiten' und 'Radius'.



  1. Um das Eingabefeld 'Anzahl Seiten' zu aktivieren, drücken Sie die [Tab]-Taste. DDScad erwartet die Eingabe.
  2. Tragen Sie die gewünschte Seitenanzahl ein, hier "7".
  3. Wechseln Sie mit der [Tab]-Taste in das Eingabefeld 'Radius'. DDScad erwartet die Eingabe.
  4. Geben Sie den gewünschten Radius ein, hier "2,5".
  5. Bestätigen Sie Ihre Eingaben durch Drücken der Eingabetaste. Der Dialog 'Höhe ändern' wird geöffnet und erwartet eine Eingabe.
  6. Geben Sie den gewünschten Wert ein und bestätigen Ihre Eingabe mit [OK]. Der Dialog wird geschlossen. Das Prisma ist im Modell gezeichnet.

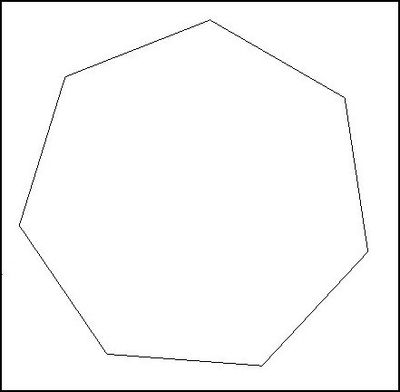

Es ergibt sich folgende Darstellung:




Der Beitrag bezieht sich auf die DDScad Version 18 und wurde im November 2022 veröffentlicht.
