Kopieren von Zonen und Besonderheiten bei Lüftungszonen

[Sarah LF]

In DDS-CAD 16 wurde die Zonen-Funktion überarbeitet. Es ist nun möglich, Zonen zu kopieren und alle Zonentypen in einem zusammenhängenden Dialog zu definieren. Dieser Techniktelegramm-Beitrag erklärt diese neue Funktionalität, die Bedeutung der einzelnen Typen sowie die Besonderheiten, auf die Anwender*innen beim Erstellen von Lüftungszonen achten sollten.

---

Voraussetzung

• Das Gebäudemodell ist erstellt.

---

Neuer Zonen-Dialog

Die in vorherigen Versionen getrennten Funktionen 'Zonen' und 'Gebäudezonen' sind in DDS-CAD 16 zu einer Funktion verschmolzen. Hierdurch werden nun alle Zonentypen über einen Dialog verwaltet.

• Öffnen Sie den Werkzeugkasten 'Gebäudemodell' in der Symbolleiste.

• Wählen Sie die Funktion 'Zonen'. Es öffnet sich der Dialog 'Zonen'.


In diesem Dialog sind nun alle verfügbaren Zonentypen zu finden und anzulegen.

Eine detaillierte Anleitung zum Erstellen von Zonen finden Sie im Techniktelegramm-Beitrag Zonen – Räume hinzufügen/entfernen.

---

Die verschiedenen Zonentypen und ihre Bedeutung

Zonen stellen das Ergebnis einer Gliederung eines Gebäudes dar, bei der die Zuordnung der Räume auf der Basis kennzeichnender Merkmale vorgenommen wurde.

Es gibt sechs verschiedene Zonentypen in DDS CAD:

• 'Kundenspezifisch': Gliederung des Gebäudes nach einem frei gewählten Kriterium wie beispielsweise Brandabschnitt, Versorgungsbereich, Meldebereich oder Ähnliches.

•  'Gebäudeeinheit': Gliederung des Gebäudes nach Räumen, die zu einer Gebäudeeinheit im Sinne der Heizlastberechnung zusammengefasst werden. Hierbei handelt es sich um einen bestimmten, üblicherweise durch eine Partei/einen Benutzer als Einheit genutzten Teil eines Gebäudes wie zum Beispiel eine Wohnung oder eine Büroeinheit. Das gesamte Gebäude gilt automatisch als eine 'Gebäudeeinheit', solange keine eigenen angelegt werden. Die normative Definition einer ‚Gebäudeeinheit‘ ist zu finden in der DIN EN 12831-1:2017.

• 'Sanitär': Gliederung des Gebäudes nach Räumen, die bei der Trinkwasser-Rohrnetzberechnung als Nutzungseinheit gelten. Jeder Raum gilt automatisch als Nutzungseinheit, sobald er Trinkwasserentnahmestellen beinhaltet. Sollen mehrere Räume als gemeinsame Nutzungseinheit gelten, so werden diese in einer 'Sanitär'-Zone zusammengefasst. Die normative Definition einer Trinkwasser-Nutzungseinheit ist zu finden in der DIN 1988-300:2012-05.

• 'Besitz/Nutzung': Gliederung des Gebäudes nach den Nutzern oder Eigentümern der Räume.

• 'Lüftung': Gliederung des Gebäudes nach lüftungstechnischen Gesichtspunkten für folgende Fälle:
  • Eine ‚Gebäudeeinheit‘ enthält mehrere separat zu betrachtende Lüftungszonen.
  • Ein Wohngebäude enthalt mehrere Nutzungseinheiten im Sinne der Wohnraumlüftung.
  • In einem Nicht-Wohngebäude kommen mehrere Lüftungssysteme zum Einsatz.



  Eine Gebäudeeinheit gilt automatisch als eine 'Lüftungszone', solange keine eigenen angelegt wurden. Die Räume einer ‚Lüftungszone‘ dürfen sich nur innerhalb einer gemeinsamen 'Gebäudeeinheit' befinden und jeder 'Lüftungszone' kann nur ein Lüftungssystem zugewiesen werden. Die normative Definition einer Lüftungszone ist zu finden in der DIN EN 12831-1:2017.

• 'Thermischer Bereich': Gliederung des Gebäudes nach Raumtypen für die Kühllastberechnung mit ESBO. Der Name eines 'thermischen Bereichs' muss mit dem Namen eines Raumtyps aus der Gebäudevorlage für die Kühllastberechnung in ESBO übereinstimmen.

Ordnen Sie Räume einer gemeinsamen Zone zu, wenn sie im jeweiligen Kriterium übereinstimmen. Trennen Sie Räume in verschiedene Zonen, wenn sie sich im jeweiligen Kriterium unterscheiden. Ein Raum kann jeweils einer Zone jedes Typs angehören, aber nicht mehreren Zonen desselben Typs.

---

Kopieren einer Zone

Unabhängig von dem gewählten Zonentyp können Sie in DDS-CAD 16 Zonen kopieren. Anwendung findet dies, wenn bestimmte Räume zwei verschiedenen Zonentypen zugeordnet werden sollen oder beim Anlegen einer Zone versehentlich der falsche Typ ausgewählt wurde.

Beispielhaft wird nun folgende Situation betrachtet:

Im Gebäude befindet sich eine bereits definierte 'Gebäudeeinheit'. Die dort definierten Räume sollen jedoch ebenfalls einer Zone des Typs 'Besitz/Nutzung' zugewiesen werden. Um dies zu realisieren, gehen Sie wie folgt vor:

• Starten Sie die Funktion 'Zonen' aus dem Werkzeugkasten 'Gebäudemodell'. Es öffnet sich der Dialog 'Zonen'.
• Führen Sie einen Linksklick auf die Zone aus, die Sie kopieren möchten. Die Zone wird blau hervorgehoben.
• Führen Sie einen Rechtsklick auf die Zone aus. Es öffnet sich das Kontextmenü.

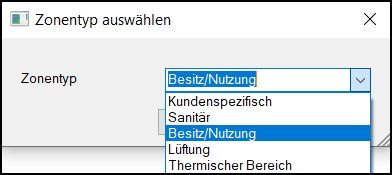

• Wählen Sie 'Kopieren'. Es öffnet sich der Dialog 'Zonentyp auswählen'.

• Öffnen Sie das Drop-down-Menü.
• Wählen Sie den gewünschten Zonentyp aus. Die Zone wird angelegt und erscheint am Ende der Liste.

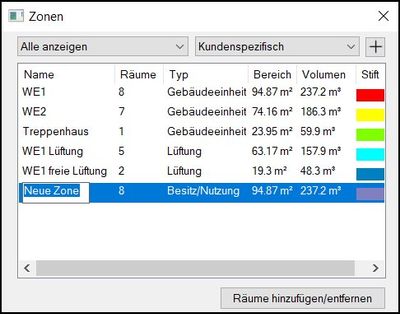

• Vergeben Sie einen Namen für die neue Zone, indem Sie auf "Neue Zone" in der Spalte 'Name' klicken. Der Zonenname wird editierbar und Sie können die Zone nun benennen.

---

Die Besonderheit von Lüftungszonen

Bei der Definition von Zonen des Typs 'Lüftung', welche zur Auslegung kontrollierter Wohnraumlüftung oder anderer Lüftungsanlagen angelegt werden, muss ein wichtiger Punkt zusätzlich beachtet werden:

Wenn nicht alle Räume einer 'Gebäudeeinheit' technisch be- oder entlüftet werden sollen oder in dieser 'Gebäudeeinheit' unterschiedliche Lüftungssysteme geplant werden, müssen Lüftungszonen innerhalb der 'Gebäudeeinheit' definiert werden.

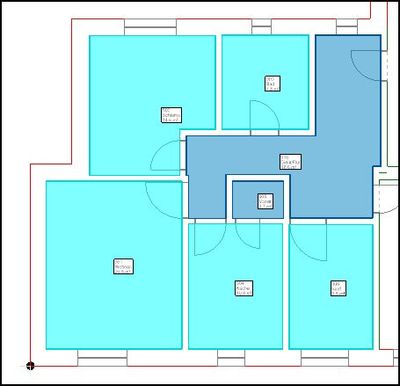

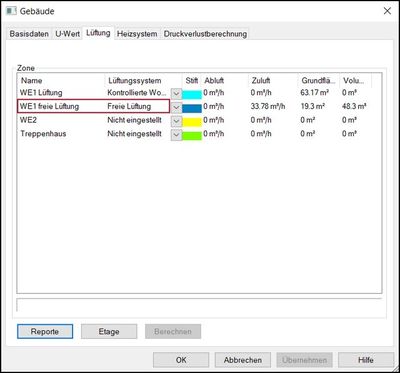

Die Lüftungszonen werden anschließend im Gewerk 'Klima/Lüftung' in der Registerkarte 'Lüftung' innerhalb des Gebäudedialogs aufgeführt. Wird keine explizite Lüftungszone definiert, findet sich in der Auflistung die erstellte 'Gebäudeeinheit' wieder.

Tipp: Beachten Sie dabei, dass die Räume, welche nicht technisch be- oder entlüftet werden, dennoch einer Lüftungszone zugeordnet werden müssen. Diese wird anschließend dem Lüftungssystem 'Freie Lüftung' zugewiesen.

Der Beitrag bezieht sich auf die DDScad Version 16 und wurde im Februar 2021 veröffentlicht.
