Mehrfachanordnung von Gerätedosen und Objekten

Sarah LF
Graphisoft
Graphisoft



Mit DDS-CAD 15 wurde eine neue Funktion eingeführt, durch die Geräte-/Leerrohrdosen mit Objekten verknüpft werden können. Viele Anwender*innen haben seinerzeit die Einführung dieser Funktion sehr begrüßt. DDS-CAD 16 bietet nun zusätzlich für diese Geräte-/Leerrohrdosen auch die Funktion 'Als Kombination anordnen', die für andere Bauteile bereits bekannt ist. Dieser Techniktelegramm-Beitrag erläutert die Handhabung und die Möglichkeiten der Neuerung.


Voraussetzung

Bestimmte Voraussetzungen bestehen für das Platzieren und Anordnen von Gerätedosen nicht. Dennoch haben wir für unser Beispiel eine Raumdatenbank erstellt, um eine optimale Darstellung zu erreichen.


Anordnen von Gerätedosen mit einem verknüpften Objekt

Im Folgenden soll der Ablauf für die Platzierung von 3 Gerätedosen und einer 3-fach-Schukosteckdose erläutert werden. Gehen Sie dazu wie folgt vor:

  • Aktivieren Sie die Funktion 'Dose frei platzieren' aus dem Werkzeugkasten. Es öffnet sich der Dialog 'Artikeldatenbank'.
  • Wählen Sie eine Gerätedose aus der 'Artikeldatenbank' aus und bestätigen Sie Ihre Auswahl mit 'OK'. Es schließt sich der Dialog 'Artikeldatenbank' und es öffnet sich der Dialog 'Dose/Kasten'.
  • Prüfen Sie die Einbaueigenschaften und bestätigen Sie mit 'OK'. Es schließt sich der Dialog 'Dose/Kasten'. Die Gerätedose befindet sich nun am Cursor und kann mit diesem geführt und platziert werden.
  • Drehen Sie ggf. die Gerätedose und platzieren Sie diese im Modell.



Platzieren Sie im Anschluss zwei weitere Gerätedosen neben der zuvor abgesetzten. Da die Anordnung horizontal erfolgen soll, werden die beiden weiteren Dosen rechts neben der vorhandenen platziert. Hierdurch zeigen Sie an, dass es sich um eine horizontale Anordnung handeln soll. DDS-CAD erkennt dies automatisch und schlägt diese Anordnung vor.

  • Beenden Sie die Funktion (Platzieren) mit [Esc].
  • Markieren Sie die drei Dosen. Die Objekte werden blau hervorgehoben.
  • Führen Sie einen Rechtsklick aus. Es öffnet sich das Kontextmenü.
  • Wählen Sie 'Als Kombination anordnen'. Es öffnet sich der Dialog 'Einstellung für Anordnung'.

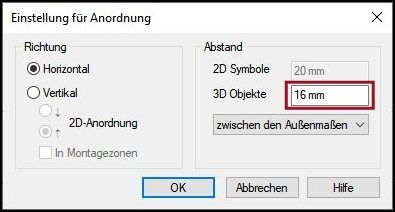

  • Passen Sie nun den Abstand der 3D-Objekte an. (In diesem Beispiel wird '16 mm' verwendet, um alle Gerätedosen mittig zu platzieren.)
  • Bestätigen Sie die Einstellungen mit 'OK'. Es schließt sich der Dialog 'Einstellung für Anordnung' und die Kombination wird erstellt.

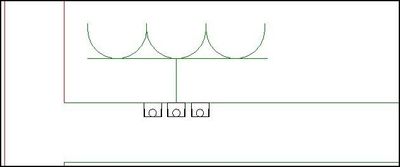

Es ergibt sich die folgende Ansicht. (Diese kann je nach Planungssituation von Ihrer Darstellung abweichen.)




Abschließend soll die 3-fach-Schukosteckdose waagerecht platziert werden.

Damit diese Dose in der 2D- und 3D-Ansicht korrekt positioniert wird, verknüpfen wir die Steckdose mit der mittleren Gerätedose. (Die Bemaßung aus der Ecke und untereinander erfolgt anhand der Gerätedosen.)

  • Aktivieren Sie die Funktion 'Steckdose' aus dem Werkzeugkasten. Es öffnet sich der Dialog 'Artikeldatenbank'.
  • Wählen Sie eine Steckdose aus und bestätigen Sie Ihre Auswahl mit 'OK'. Es schließt sich der Dialog 'Artikeldatenbank' und es öffnet sich der Dialog 'Steckdose'.
  • Bestätigen Sie mit 'OK'. Es schließt sich der Dialog 'Steckdose'. Die Steckdose befindet sich nun an Ihrem Cursor und kann mit diesem geführt und platziert werden.
  • Drehen Sie die Steckdose entsprechend der Einbaudose und platzieren Sie sie an der mittleren Gerätedose.

Beachten Sie, dass für das Platzieren der Dose der Objektfang eingeschaltet sein muss.




Es ergibt sich die folgende Ansicht. (Diese kann je nach Planungssituation von Ihrer Darstellung abweichen.)




In der 3D-Darstellung ergibt sich hieraus die folgende Ansicht (hier Frontansicht):





Anordnen von Gerätedosen und mehreren Objekten

Im Folgenden soll neben der vorhandenen Steckdose noch eine TV-Anschlussdose platziert werden. Auch hierzu wird eine separate Gerätedose verwendet.

Gehen Sie wie folgt vor:

  • Aktivieren Sie die Funktion 'Dose frei platzieren' aus dem Werkzeugkasten. Es öffnet sich der Dialog 'Artikeldatenbank'.
  • Wählen Sie eine Gerätedose aus der 'Artikeldatenbank' aus und bestätigen Sie Ihre Auswahl mit 'OK'. Es schließt sich der Dialog 'Artikeldatenbank' und es öffnet sich der Dialog 'Dose/Kasten'.
  • Prüfen Sie die Einbaueigenschaften und bestätigen Sie mit 'OK'. Es schließt sich der Dialog 'Dose/Kasten'. Die Gerätedose befindet sich nun am Cursor und kann mit diesem geführt und platziert werden.
  • Drehen Sie ggf. die Gerätedose und platzieren Sie diese im Modell.



  • Beenden Sie die Funktion mit [Esc].
  • Markieren Sie alle vier Dosen. Die Objekte werden blau hervorgehoben.
  • Führen Sie einen Rechtsklick aus. Es öffnet sich das Kontextmenü.
  • Wählen Sie 'Als Kombination anordnen'. Es öffnet sich der Dialog 'Einstellung für Anordnung'.



  • Passen Sie den Abstand der 3D-Objekte (16 mm) an.
  • Bestätigen Sie mit 'OK'. Es schließt sich der Dialog 'Einstellung für Anordnung' und die Änderungen werden übernommen.

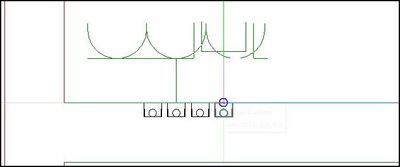

Es ergibt sich die folgende Ansicht. (Diese kann je nach Planungssituation von Ihrer Darstellung abweichen.)




  • Aktivieren Sie die Funktion 'Empfangstechnik (Antennen/SAT)' aus dem Werkzeugkasten. Es öffnet sich die 'Artikeldatenbank'.
  • Wählen Sie eine Antennendose aus der Artikeldatenbank aus und bestätigen Sie Ihre Auswahl mit 'OK'. Es schließt sich die 'Artikeldatenbank' und der Dialog 'Empfangstechnik (Antennen/SAT)' öffnet sich.
  • Drehen Sie ggf. die Antennendose und platzieren Sie diese an der freien Gerätedose.



  • Markieren Sie die Steckdose und die Antennendose. Die Objekte werden blau hervorgehoben.
  • Führen Sie einen Rechtsklick aus. Es öffnet sich das Kontextmenü.

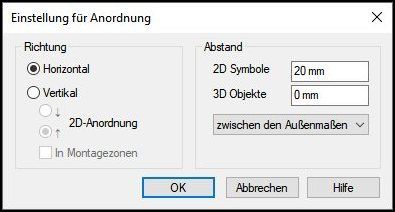

  • Wählen Sie 'Als Kombination anordnen'. Es öffnet sich der Dialog 'Einstellung für Anordnung'.



  • Passen Sie den Abstand der 3D-Objekte an.

Sie können diesen auf 0 mm ändern, um eine korrekte Darstellung zu erhalten.

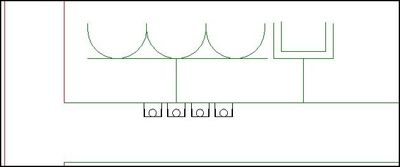

Es ergibt sich die folgende Ansicht. (Diese kann je nach Planungssituation von Ihrer Darstellung abweichen.)




Diese Kombination können Sie markieren (alle Gerätedosen und die verknüpften Objekte), kopieren und an einer anderen Stelle im Modell erneut einfügen.


Der Beitrag bezieht sich auf die DDScad Version 16 und wurde im März 2021 veröffentlicht.
