Raumvorlagen aus DDS-CAD für die Kühllastberechnung nutzen

[Sarah LF]

Die Kühllastberechnung nach VDI 2078 erfolgt in der DDS-CAD-Umgebung mithilfe des Add-ons ESBO. Hierbei können Sie die in ESBO vorhandenen Raumvorlagen nutzen. Definieren Sie hierzu in DDS-CAD thermische Bereiche und übertragen Sie diese unmittelbar in die Raumvorlagen in ESBO. Hierdurch können Sie noch effizienter berechnen.

---

Voraussetzung

Das Gebäudemodell ist erstellt.

Die Nordausrichtung ist eingestellt.

Der Schichtenaufbau wurde erstellt. Wenn in DDS-CAD kein Schichtenaufbau vorliegt, verwendet ESBO bei der Kühllastberechnung entsprechende Wand-, Fußboden- und Deckenschichten aus der ESBO-Raumvorlage.

Die Heizlast ist berechnet.

---

Thermische Bereiche erstellen


• Wählen Sie die Funktion 'Zonen'. Der Dialog 'Zonen' öffnet sich.

Eine detaillierte Anleitung zum Erstellen von Zonen finden Sie im Technik-Telegramm-Beitrag Zonen – Räume hinzufügen/entfernen.

Die Benennung der Zonen muss mit den Benennungen der Default-Raumvorlagen in ESBO identisch sein. Dort gibt es die folgenden Typen:

• Einzelbüro

• Verkehrsfläche

• Besprechung

Wählen Sie 'Thermischer Bereich' als gewünschten Zonentyp aus dem Drop-down-Menü aus.

Beachten Sie bitte: Die zu dem Typ 'Thermischer Bereich' zugeordneten Räume sollten dieselben Werte für die inneren Lasten aufweisen, die in ESBO eingepflegt wurden.

• Klicken Sie auf 'Schließen'. Der Dialog schließt sich.

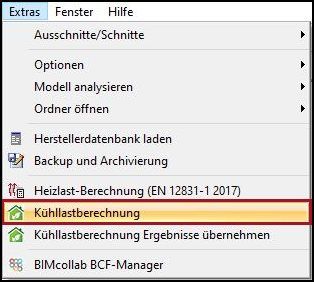

• Klicken Sie auf 'Extras/Kühllastberechnung'. Der Dialog 'DDS-CAD MEP --> ESBO' öffnet sich.

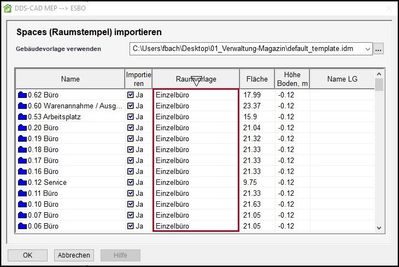

Im Import-Dialog 'DDS-CAD MEP --> ESBO' finden Sie nun bereits die in DDS-CAD definierten Raumvorlagen wieder.

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im März 2020 veröffentlicht.
