Rohrnetzberechnungen mit DDS-CAD 17

[Sarah LF]

In DDS-CAD 17 wird ein neuer Funktionsbereich für Rohr- und Kanalnetzberechnungen zu finden sein: der Systemnavigator. Dieser eröffnet neue Möglichkeiten und bringt einige Verbesserungen beim Aufrufen und Konfigurieren von Rohr- oder Kanalnetzberechnungen mit sich. Hierdurch entfallen im Gebäudedialog die Registerkarten 'Heizung/Kühlung', 'Trinkwasser', 'Abwasser' und 'Lüftung'.
Wie Sie mit diesem neuen Funktionsbereich Rohrnetzberechnungen durchführen und worauf dabei zu achten ist, erläutern wir in diesem Techniktelegrammbeitrag.

---

Voraussetzungen

• Mindestens ein Rohr- oder Kanalnetz ist konstruiert.
• Mindestens ein Berechnungspunkt ist definiert.

---

Der Systemnavigator

Der Systemnavigator ist der neue Funktionsbereich für Rohr- und Kanalnetzberechnungen.
Er ist in zwei Bereiche unterteilt:

1. die Baumstruktur im oberen Bereich, welche die definierten Berechnungssysteme aufzeigt
2. die Eigenschaften, Berechnungsparameter und -ergebnisse im unteren Bereich

Hinweis:
Die Berechnungsparameter können weiterhin ebenfalls im Berechnungsdialog editiert werden.

Eine weitere Neuerung ist der Zeitstempel der letzten durchgeführten Berechnung. Mithilfe dieser Angabe erkennen Sie auf den ersten Blick, ob die angezeigten Berechnungsergebnisse aktuell sind.

---

'Systemnavigator' aktivieren

Falls der Systemnavigator in Ihrem aktiven Projekt nicht aktiviert ist, kann dieser mit den folgenden Schritten eingeschaltet werden:

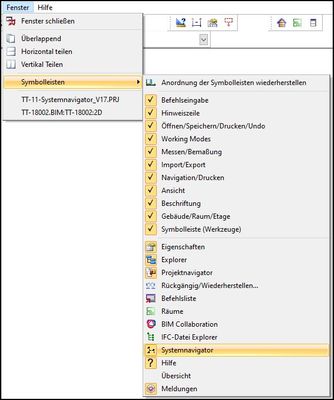

• Klicken Sie in der Menüleiste auf 'Fenster'. Ein Kontextmenü öffnet sich.
• Halten Sie den Cursor auf 'Symbolleisten'. Das Kontextmenü erweitert sich.
• Klicken Sie auf den Eintrag 'Systemnavigator'. Der 'Systemnavigator' ist aktiviert und Sie können ihn an beliebiger Stelle platzieren.

---

Symboldarstellung der verschiedenen Medien

Jedes System wird im 'Systemnavigator' hinsichtlich des vorherrschenden Mediums mit einem eindeutigen Symbol gekennzeichnet. So wird außer durch die Benennung des Systems auch durch das Symbol auf  einen Blick deutlich, um welches Medium es sich handelt.

Heizung/Kühlung (nur im Gewerk 'Heizung/Sanitär' aufrufbar)

Trinkwasser (nur im Gewerk 'Heizung/Sanitär' aufrufbar)

Schmutzwasser (nur im Gewerk 'Heizung/Sanitär' aufrufbar)

Lüftung (nur im Gewerk 'Lüftung' aufrufbar)

---

Berechnung starten

• Aktivieren Sie den Systemnavigator.

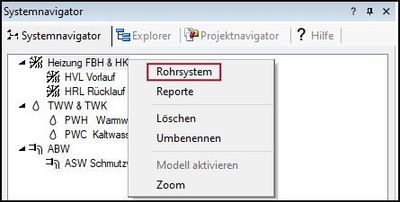

• Klicken Sie mit der rechten Maustaste auf das gewünschte System. Ein Kontextmenü öffnet sich.

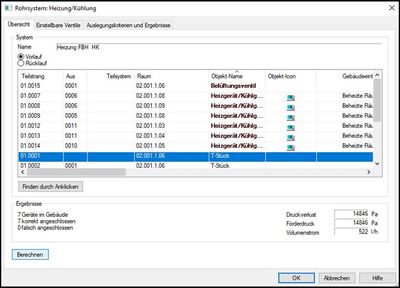

• Wählen Sie 'Rohrsystem'. Der Berechnungsdialog öffnet sich.
• Klicken Sie auf 'Berechnen'. Das System wird berechnet.

---

Report erzeugen

• Aktivieren Sie den Systemnavigator.
• Klicken Sie mit der rechten Maustaste auf das berechnete System. Ein Kontextmenü öffnet sich.
• Wählen Sie 'Report'. Der Report-Viewer öffnet sich.

---

Zum Berechnungspunkt im Modell oder zur Berechnung navigieren

Es kann in bestimmten Situationen schwierig werden, direkt zum passenden Berechnungspunkt zu finden. Dies kann beispielsweise der Fall sein, wenn viele einzelne Teilsysteme im Projekt berechnet werden und somit mehrere Berechnungspunkte existieren. Hierfür bietet der Systemnavigator eine Hilfestellung:

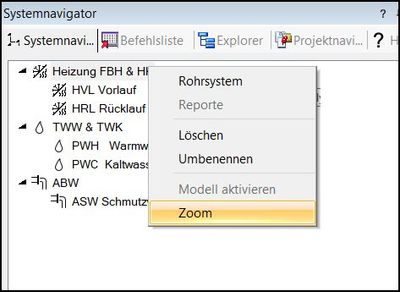

• Klicken Sie mit der rechten Maustaste auf das System im 'Systemnavigator'. Ein Kontextmenü erscheint.
• Klicken Sie auf 'Zoom'. Es wird auf den entsprechenden Berechnungspunkt im Modell gezoomt.

Sie können diese Funktion auch in umgekehrter Richtung verwenden:

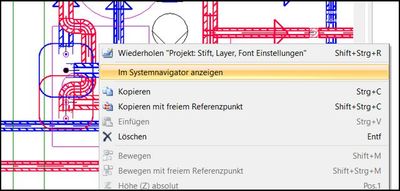

• Klicken Sie mit der rechten Maustaste auf den Berechnungspunkt im Modell. Ein Kontextmenü erscheint.
• Klicken Sie auf 'Im Systemnavigator anzeigen'. Das entsprechende System wird im 'Systemnavigator' markiert.

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im September 2021 veröffentlicht.
