Verschiedene Lüftungssysteme innerhalb eines Projektes

[Sarah LF]

Im Zuge der zunehmenden energetischen Optimierung von Gebäuden werden immer häufiger auch Lüftungsanlagen eingesetzt. Aufgrund der unterschiedlichen Anforderungen der verschiedenen Raumarten werden diese häufig durch Verwendung separater Lüftungssysteme realisiert. Dieser Technik-Telegramm-Beitrag erläutert, wie Sie die gemeinsam versorgten Räume zu einer rechenbaren Einheit zusammenfassen, um die Lüftung im Anschluss auslegen zu können.

---

Voraussetzung

In unserem Beispielprojekt haben wir das Gebäudemodell bereits erstellt. Es handelt sich um ein Bürogebäude. Die WC-Abluft jeder Etage sowie alle Besprechungsräume sollen mit gesonderten Systemen belüftet werden.

---

Gebäudezonen

Wie Sie Zonen und analog Gebäudezonen definieren können, erfahren Sie im Technik-Telegramm-Beitrag Zonen - Räume hinzufügen/entfernen.

Besondere Bedeutung haben die Gebäudezonen für die neue Heizlast, vor allem in Bezug auf die Lüftung. Näheres dazu finden Sie im Technik-Telegramm-Beitrag Vorbereitende Schritte für DIN EN 12831.

Nach dem Aufteilen der einzelnen Büro-Einheiten in Gebäudezonen erhalten Sie folgende Ansicht:

Lüftungszonen

Um nun verschiedene Lüftungssysteme zu realisieren, legen Sie Zonen des Typs "Lüftung" an.

• Wählen Sie die Funktion 'Zonen' aus dem Werkzeugkasten 'Gebäude'. Es öffnet sich der Dialog 'Zonen'.
• Klicken Sie auf '+'. Eine neue Zone wird der Liste hinzugefügt.

• Vergeben Sie einen Namen für die angelegte Zone.
• Wählen Sie im Drop-down-Menü den Typ "Lüftung".
• Klicken Sie auf 'Räume hinzufügen/entfernen'. Es schließt sich der Dialog 'Zonen'.
• Führen Sie einen Linksklick in jeden Raum aus, der dieser Zone zugeordnet werden soll.
• Beenden Sie die Funktion durch Drücken der [Enter]-Taste. Es öffnet sich der Dialog 'Zonen'.
• Wiederholen Sie die Schritte für alle notwendigen Zonen.
• Beenden Sie die Funktion mit 'Schließen'. Es schließt sich der Dialog 'Zonen'.

• Im Gewerk Lüftung starten Sie die Funktion 'Gebäude'. Es öffnet sich der Dialog 'Gebäude'.
• Wechseln Sie in die Registerkarte 'Lüftung'.

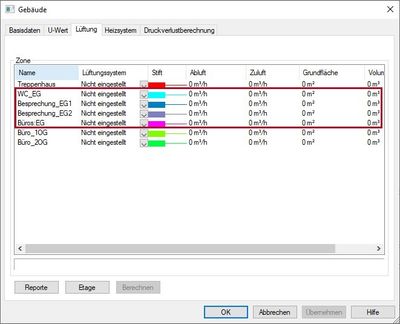

Hier sind nun die in der Ebene definierten Lüftungszonen aufgelistet.

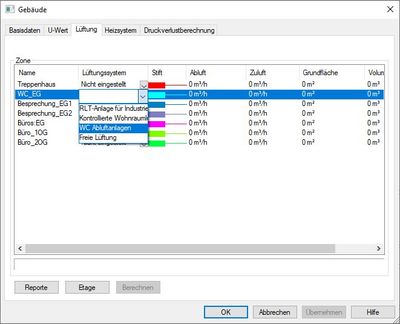

• Wählen Sie in dem Drop-down-Menü 'Lüftungssystem' das gewünschte System für die jeweilige Zone aus.

• Wiederholen Sie den Vorgang inklusive der Definition der Zonen für alle Geschosse des Projektes.

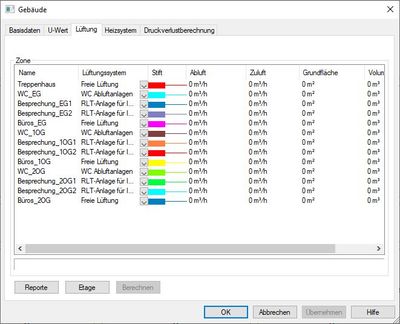

Im Anschluss ergibt sich eine Ansicht, die mit der folgenden Abbildung vergleichbar ist:

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im Januar 2020 veröffentlicht.
