Verwenden von Labels mit DDS-CAD 17

[Sarah LF]

In Kürze wird die DDS-CAD-Version 17 verfügbar sein. In dieser Version ändern sich die Möglichkeiten zur Beschriftung von Objekten grundlegend. Künftig können Sie mit einem Label den Objekten ihres Projekts verschiedene Informationen hinzufügen. Ein Label, das Sie einmal anlegen, können Sie dabei auch für künftige Projekte als Vorlage verwenden. Dieser Artikel beschreibt die Vorteile des Labels und die Vorgehensweise zur Label-Konfiguration.

---

Voraussetzung

Objekte, für die ein Label konfiguriert werden soll, müssen im Projekt platziert sein.
Wir empfehlen, eine solche Konfiguration in einem Vorlagen- oder Muster-Projekt vorzunehmen und nicht etwa in einem realen Projekt.

---

Label-Konfiguration

Im folgenden Beispiel soll ein Label für ein Kleinraumlüfter konfiguriert werden. Hierzu wurde ein einfacher Kleinraumventilator aus der Datenbank ausgewählt und im Modell platziert.

Zum Hinzufügen von zusätzlichen Informationsfeldern gehen Sie wie folgt vor:

• Wählen Sie das gewünschte Objekt aus. Das Objekt wird blau markiert und es öffnen sich die Eigenschaften.
• Klicken Sie auf das '+'-Zeichen. Der Dialog 'Neue Eigenschaft' öffnet sich.

Der Name, den Sie vergeben, wird anschließend in den Eigenschaften angezeigt. Er kann später jederzeit noch angepasst werden.

• Vergeben Sie einen Namen und bestätigen Sie Ihre Eingabe mit 'OK'. Der Dialog 'Neue Eigenschaft' schließt sich.

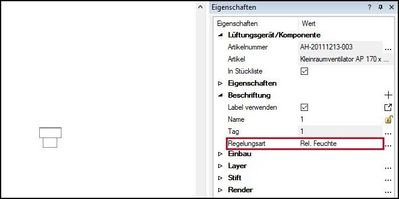

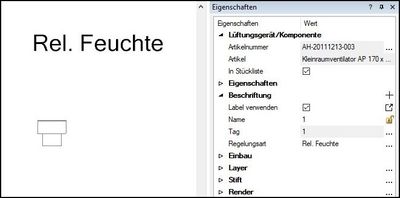

Sie können nun die Eigenschaft mit einem Wert versehen; in diesem Beispiel 'Rel. Feuchte'.

Diese neu hinzugefügte Eigenschaft muss für das Label nun noch aktiviert werden. Daher wird es zunächst noch nicht angezeigt.

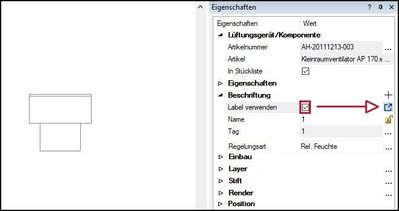

Stellen Sie sicher, dass die Funktion 'Label verwenden' aktiviert ist, indem Sie gegebenenfalls ein Häkchen in der entsprechenden Checkbox setzen.

Klicken Sie anschließend auf die Funktion 'Labeleigenschaften'.

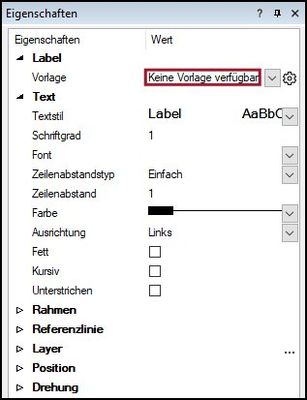

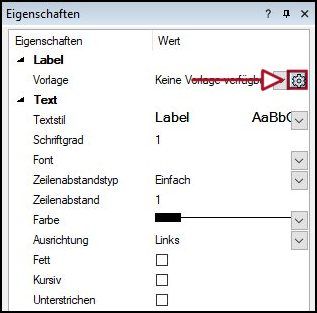

Sollte für das verwendete Objekt der Hinweis 'Keine Vorlage verfügbar' angezeigt werden, klicken Sie bitte auf das Zahnrad-Symbol.

• Klicken Sie auf das Zahnrad. Es öffnet sich das Fenster 'Labelvorlagen' für das selektierte Objekt.


In den Labelvorlagen können Sie aus bestehenden Vorlagen wählen oder neue hinzufügen.

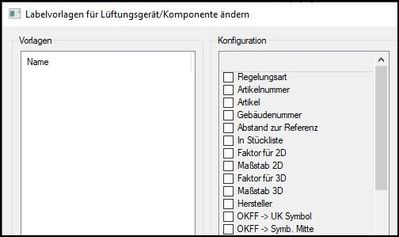

Sollte keine Vorlage vorhanden sein, erhalten Sie folgende Ansicht:

Zum Hinzufügen von Vorlagen verwenden Sie die folgende Vorgehensweise:

• Führen Sie Ihren Cursor in das Vorlagenfeld.
• Öffnen Sie das Kontextmenü. Das Kontextmenü öffnet sich.

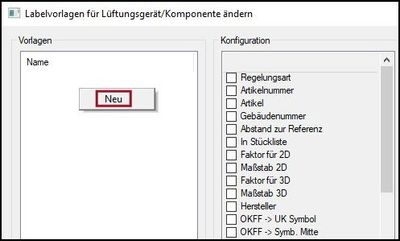

• Wählen Sie 'Neu'. Es wird eine neue Vorlage hinzugefügt.

• Vergeben Sie einen Namen. Diese wird als Vorlage für die Objektgruppe gespeichert.

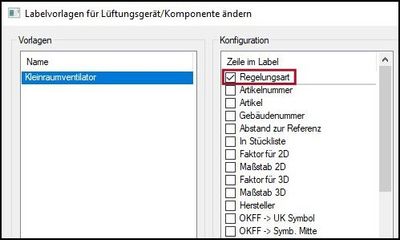

• Aktivieren Sie im Bereich 'Zeile im Label' die Checkbox der Eigenschaft, die angezeigt werden soll.
• Bestätigen Sie Ihre Auswahl mit ‚OK‘. Der Dialog 'Labelvorlagen' schließt sich und die Eigenschaft wird angezeigt.

Es ergibt sich eine Ansicht, in der die gewünschte Zeile angezeigt wird:

Wiederholen Sie die Schritte, bis Sie alle Eigenschaften hinzugefügt haben.

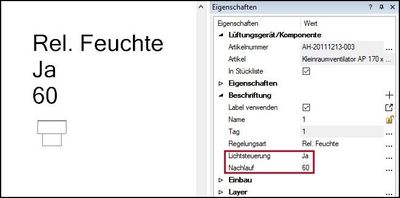

In unserem Beispiel haben wir die Eigenschaften 'Lichtsteuerung' und 'Nachlauf' ergänzt. Es ergibt sich folgende Ansicht:

Um den Eigenschaften ein Präfix und ein Suffix hinzuzufügen, führen Sie die folgenden Schritte durch:

• Öffnen Sie die Labelkonfiguration. Der Dialog 'Labelvorlagen' öffnet sich.
• Markieren Sie eine Eigenschaft; in diesem Beispiel 'Lichtsteuerung'. Die Eigenschaft wird blau hervorgehoben.
• Aktivieren Sie das Kontextmenü. Eine Auswahl erscheint.
• Wählen Sie 'Zeile konfigurieren'. Der Dialog 'Zeile konfigurieren' öffnet sich.

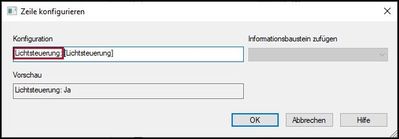

Klicken Sie in das Feld 'Konfiguration' und vergeben Sie ein Präfix; in diesem Beispiel 'Lichtsteuerung:'. Im Feld 'Vorschau' wird das Ergebnis Ihrer Eingabe angezeigt.
Bestätigen Sie Ihre Eingabe im Dialog 'Zeile konfigurieren' mit 'OK'.


Wiederholen Sie diese Schritte für die Zeile 'Nachlauf'.

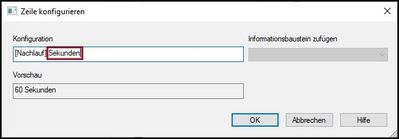

In unserem Beispiel verwenden wir als Suffix das Wort "Sekunden".

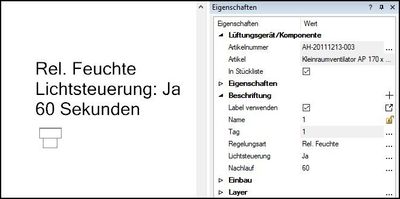

Klicken Sie in allen Dialogen auf 'OK'. Es ergibt sich eine Ansicht mit den eingefügten Elementen:

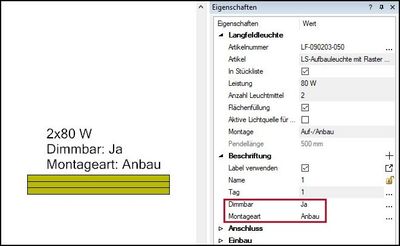

Im Gewerk Elektrotechnik können die Eigenschaften 'Dimmbar' und 'Montageart' sinnvolle Labelinhalte von Leuchten darstellen.

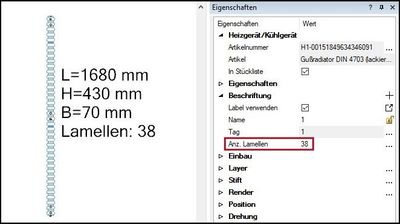

Im Gewerk Heizung kann die Angabe der Lamellenanzahl von Lamellenheizkörpern auf einem Label eine hilfreiche Information sein.

---

Vorgehensweise bei konvertierten Projekten

In Projekten, die Sie mit der DDS-CAD-Version 16 erstellt haben, wird der dort verwendete Symboltext weiterhin angezeigt. Die Label-Anzeige ist in den Eigenschaften deaktiviert. Es kann jedoch aktiviert und ebenso wie für neu erstellte Projekte verwendet werden.

Wenn Sie für Objekte in Projekten aus DDS-CAD-Vorversionen Label verwenden möchten und somit die entsprechende Anzeige aktivieren, stellen Sie bitte sicher, dass Sie den vorhandenen Symboltext löschen. Andernfalls werden gleichzeitig sowohl Symboltext als auch Label angezeigt.

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im September 2021 veröffentlicht.
