Mit DDScad haben Sie die Möglichkeit, Ihr Gebäudemodell oder Ihre Systeme im Rendering als 3D-Modell darzustellen. Darüber hinaus können Sie mit Hilfe von Visualisierungsfiltern verschiedene Gebäudezustände oder Systemstatus anzeigen, sodass wichtige Eigenschaften auf den ersten Blick sichtbar werden.
Wie die Visualisierungsfilter definiert und angewandt werden können und was sie bewirken, wird in diesem Techniktelegramm-Beitrag erläutert.
Voraussetzung
- Das Gebäudemodell ist erstellt.
- Die Heizlast des Gebäudes ist berechnet.
- Ein Rohrleitungs- oder Kanalnetz ist gezeichnet und berechnet.
Hinweis: Diese Voraussetzungen gelten für den Fall, dass alle Filter angewandt werden können.
Visualisierungsfilter aktivieren
Die Visualisierungsfilter sind ein Werkzeug, das im Rendering aktiviert werden kann. Sie ermöglichen die farbige Darstellung verschiedener definierter Eigenschaften.
- Klicken Sie auf das '2D/3D'-Symbol in der Symbolleiste. Die 3D-Ansicht wird aktiviert.
- Klicken Sie auf das Render-Symbol im unteren Bereich, um die Render-Ansicht zu wechseln. Ein Kontextmenü erscheint.
Hinweis: Für die Sichtbarkeit der Visualisierungsfilter sollten 'Render koloriert', 'Render koloriert mit Schatten' oder 'Render mit Schatten' verwendet werden.
- Klicken Sie auf das folgende Symbol:
Ein Kontextmenü öffnet sich.
- Wählen Sie 'Rendern mit Visualisierungsfilter' aus. Das Fenster "Einstellungen für Visualisierungsfilter" öffnet sich.
- Klicken Sie in der Spalte 'Zeigen' auf das Auge-Symbol des jeweiligen Filters. Der Filter ist aktiviert und wird auf das Rendermodell angewandt.
- Klicken Sie im Bereich 'Eigenschaften' auf das Pfeil-Symbol in der Zeile der jeweiligen Einstellung. Ein Kontextmenü öffnet sich.

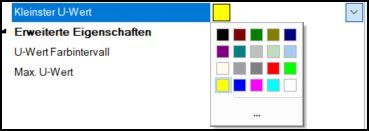

- Wählen Sie die für die Eigenschaft gewünschte Farbe. Diese Farbe wird im Anschluss für den Filter und die gewählte Eigenschaft genutzt.
Nachfolgend werden die einzelnen Filter nach und nach behandelt. Hierbei zeigt eine beispielhafte Abbildung jeweils, wie der entsprechende Filter die Darstellung beeinflussen kann.

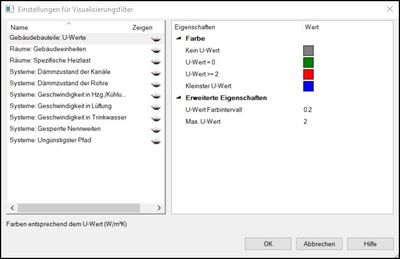

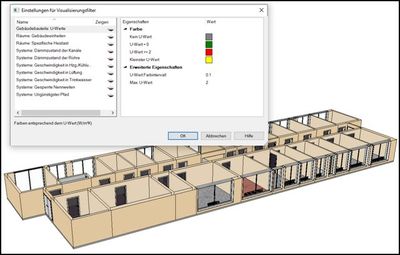

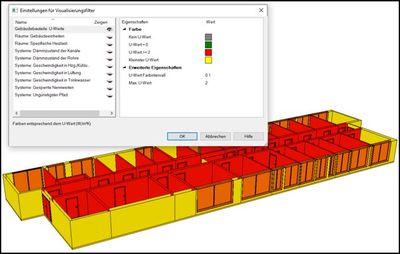

'Gebäudeteile: U-Werte'
Mit dem U-Wert-Filter kann Folgendes eingestellt werden:
- Zu verwendende Farben für Bauteile ohne U-Wert, Bauteile mit U-Wert=0, Bauteile mit U-Wert>=(Max. Wert) und Bauteile mit dem kleinsten U-Wert
- U-Wert Farbintervall: Bauteile mit einem U-Wert zwischen dem niedrigsten U-Wert und dem eingestellten maximalen U-Wert werden mit einem Farbverlauf dargestellt
- Max. U-Wert

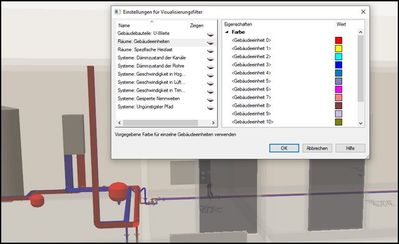

'Räume: Gebäudeeinheiten'

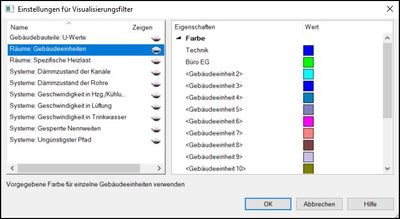

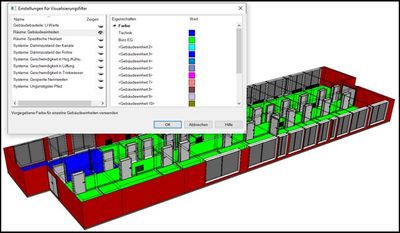

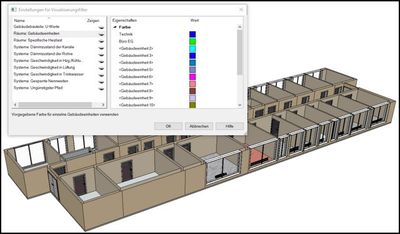

Mit diesem Filter können die definierten Gebäudeeinheiten farbig im 3D-Modell dargestellt werden:

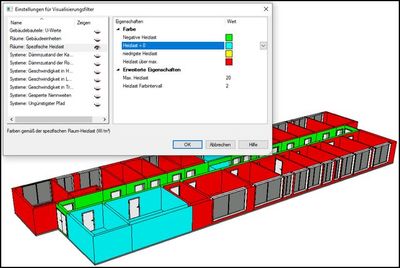

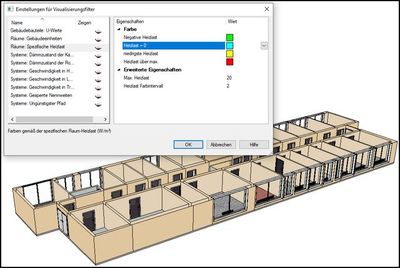

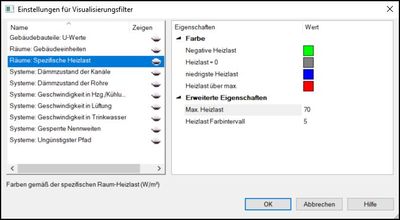

'Räume: Spezifische Heizlast'
Mit dem Filter 'Spezifische Heizlast' kann Folgendes eingestellt werden:
- Zu verwendende Farben für Räume mit negativer Heizlast, Räume mit einer Heizlast=0, Räume mit der niedrigsten Heizlast und Räume mit einer Heizlast über dem eingestellten Maximalwert
- "Max. Heizlast"
- "Heizlast Farbintervall": Räume mit einer Heizlast zwischen dem niedrigsten Wert und dem Maximalwert werden mit einem Farbverlauf dargestellt.
Hinweis: Die Werte werden in W/m² angegeben.

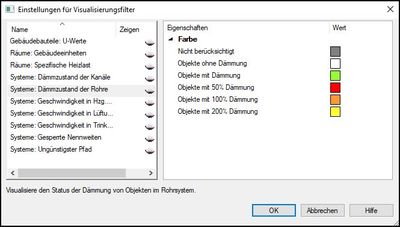

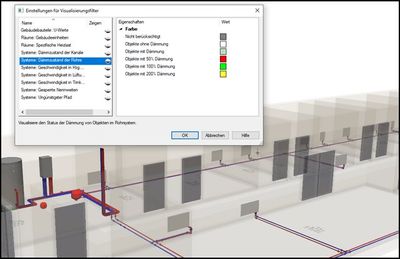

'Systeme: Dämmzustand der Kanäle/Rohre'
Mit dem Filter 'Dämmzustand' kann Folgendes eingestellt werden:

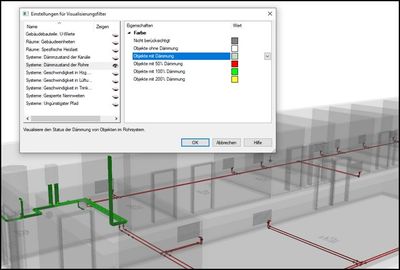

- Zu verwendende Farben für nicht berücksichtigte Objekte, ungedämmte Objekte, gedämmte Objekte und Objekte mit 50%-, 100%- oder 200%-Dämmung
Hinweis: Meistens werden DDScad-Dämmprodukte aus der Artikeldatenbank mit entweder 50%-, 100%- oder 200%-Dämmung genutzt. Der Filter kann jedoch auch Werte dazwischen darstellen.

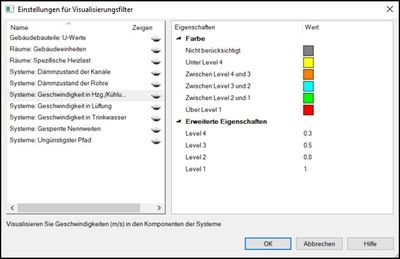

'Systeme: Geschwindigkeit in Heizung/Kühlung/Lüftung/Trinkwasser'
Mit dem Filter 'Geschwindigkeit' kann Folgendes eingestellt werden:

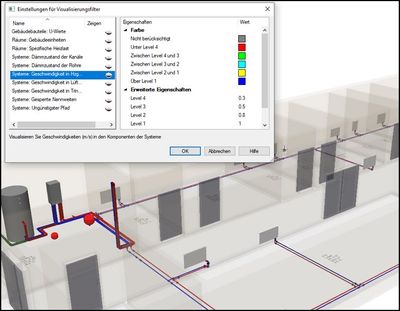

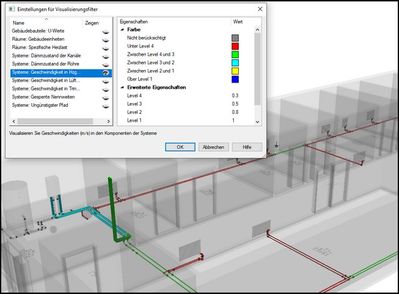

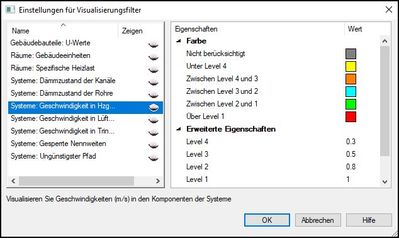

- Zu verwendende Farben für die Geschwindigkeiten im System in verschiedenen Bereichen
- 'Level': definierte Grenzen, die festlegen, wann die nächste Farbe verwendet werden soll
Hinweis: Die Geschwindigkeit wird in m/s angegeben.
'Systeme: Gesperrte Nennweiten'
Mit dem Filter 'Gesperrte Nennweiten' kann Folgendes eingestellt werden:

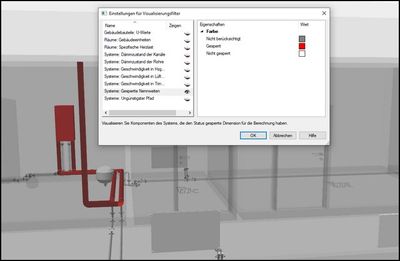

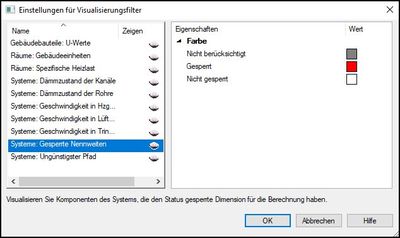

- Zu verwendende Farben für nicht berücksichtigte Objekte, in der Rohrnetzberechnung gesperrte Teilstrecken und in der Berechnung nicht gesperrte Teilstrecken

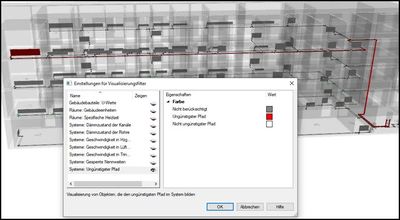

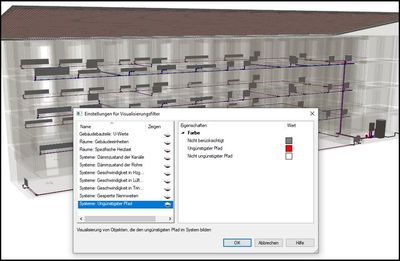

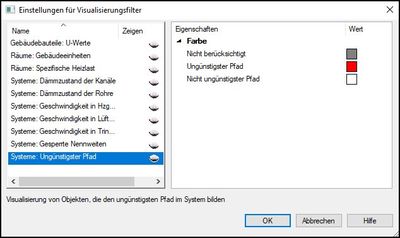

'Systeme: Ungünstigster Pfad'
Mit dem Filter 'Ungünstigster Pfad' kann Folgendes eingestellt werden:
- Zu verwendende Farben für nicht berücksichtigte Objekte, den ungünstigsten Pfad und die nicht ungünstigen Pfade des Gesamtsystems
Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Februar 2022 veröffentlicht.
