Isometrisches Detail erstellen

Fritz Schupferling
Graphisoft
Graphisoft
Sie können mit dem 3D-Dokument auch dreidimensionale Details, Modellausschnitte oder Einblicke erstellen.

Wir zeigen Ihnen in diesem Beitrag mit einer Schritt-für-Schritt-Anleitung anhand eines Dachrands wie Sie vorgehen müssen.

Bereiten Sie das 3D-Detail vor:

  • Navigieren Sie zu gewünschtem Punkt in Ihrem Projekt

  • Mit Markierungsrahmen und 3D-Schnitten bringen Sie das Detail in die richtige Größe

  • Speichern Sie die Einstellungen mit aktuellen Ausschnitt sichern  im Navigator

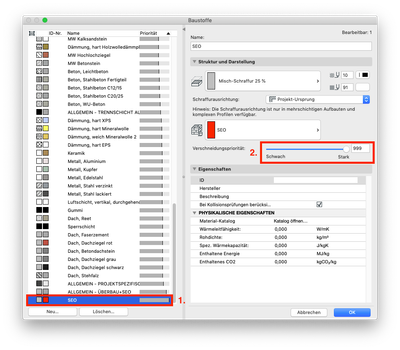

  • Legen Sie einen neuen Baustoff mit der höchsten Verschneidungspriorität an

  • Sie finden die Baustoffe unter Optionen > Element Attribute > Baustoffe

  • Verlassen Sie anschließend das Menü über OK

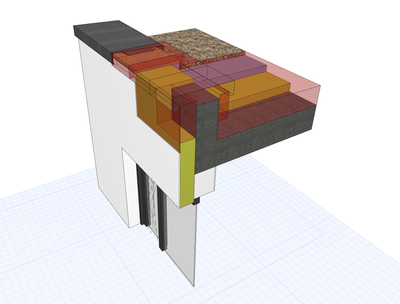

  • Erstellen Sie nun die abzuziehenden Formen mit dem Morph-Werkzeug

  • Achten Sie darauf, dass die Morphs aus dem neu angelegten Baustoff bestehen

  • Legen Sie diese Morphs auf eine Ebene, die später ausgeblendet werden kann




  • Aktivieren Sie das angelegte Morph und zu beschneidenden Elemente

  • Vereinen Sie die aktivierten Elemente nun über Rechtsklick > Verbinden > Elemente verschmelzen

  • Archicad organisiert und beschneidet nun alle markierten Elemente anhand ihrer Baustoffprioritäten

  • Das angelegte Morph hat nun einen Bereich aus dem Modell ausgeschnitten




  • Im Beispiel wurden einige Morphs für unterschiedliche Teilbereiche angelegt um eine abgestufte Darstellung zu erhalten

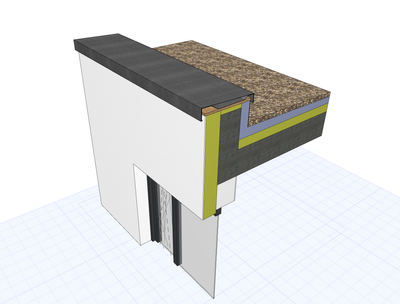

  • Blenden Sie nun die Ebene mit den abgezogenen Morphs aus

  • Erstellen Sie sich ggf. auch eine neue Ebenenkombination um immer auf die gleichen Ebeneneinstellungen zugreifen zu können


Um dem Detail nun weitere Informationen hinzufügen zu können wird ein 3D-Dokument benötigt:

  • Legen Sie ein neues 3D-Dokument mit Rechtsklick > Neues 3D-Dokument aus 3D an




  • Stellen Sie nun die gewünschte Modelldarstellung und Grafische Überschreibung ein

  • Fügen Sie gewünschte 2D-Elemente wie Schrafften oder Linien ein

  • Bemaßen und beschriften Sie das Detail nach Belieben

  • Sichern Sie sich das 3D-Dokument über Aktuellen Ausschnitt sichern im Navigator


Mit dieser Methode lässt sich z.B. auch ein einseitig abgetreppter Gebäudeeinblick für eine Projektpräsentation schnell und einfach erstellen. Außerdem bleibt ihre Arbeit durchgehend an das 3D-Modell gekoppelt und aktualisiert sich bei Veränderungen am Gebäudemodell.
