Transparenz im 3D-Dokument

[CWagner]

Die Transparenz von 3D-Dokument funktioniert im Vergleich zum 3D-Modell unterschiedlich. Die Ursache hierfür ist, dass das 3D-Modell Oberflächenmaterialien darstellt. Währenddessen wird im 3D-Dokument die Farbschraffur der verwendeten Oberfläche angezeigt.

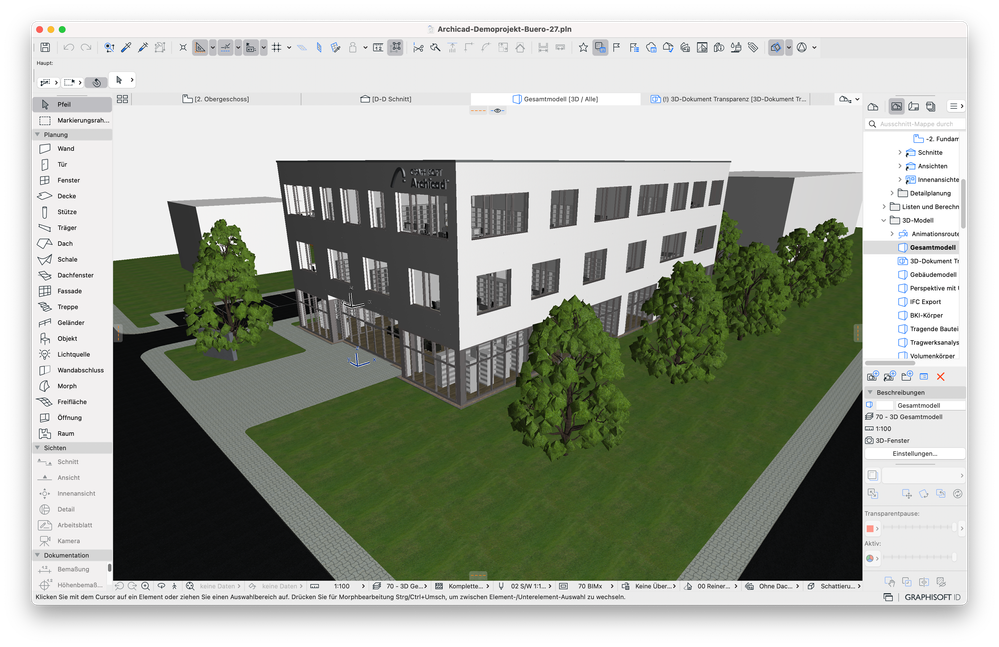

Darstellung von transparenten Oberflächenmaterialien im 3D-Modell:

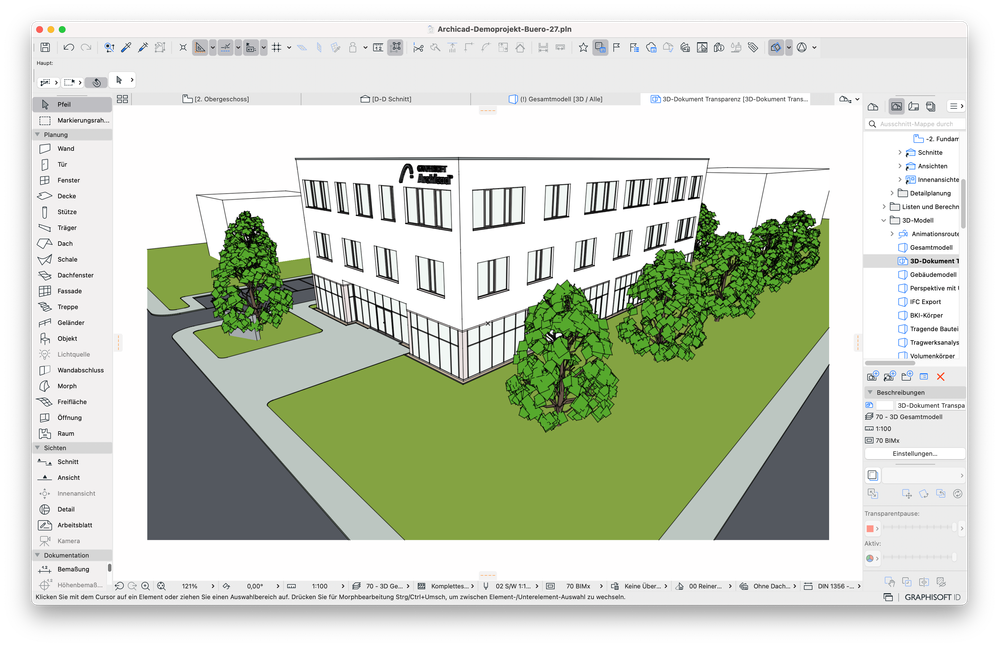

Darstellung von Farbschraffuren der verwendeten Oberflächenmaterialien im 3D-Dokument:

Damit Oberflächenmaterialien, die im 3D-Modell als transparent dargestellt werden, auch im 3D-Dokumentals als transparente Schraffuren dargestellt werden, müssen die folgenden Schritte befolgt werden.

 

1. 3D-Dokument-Einstellungen anpassen

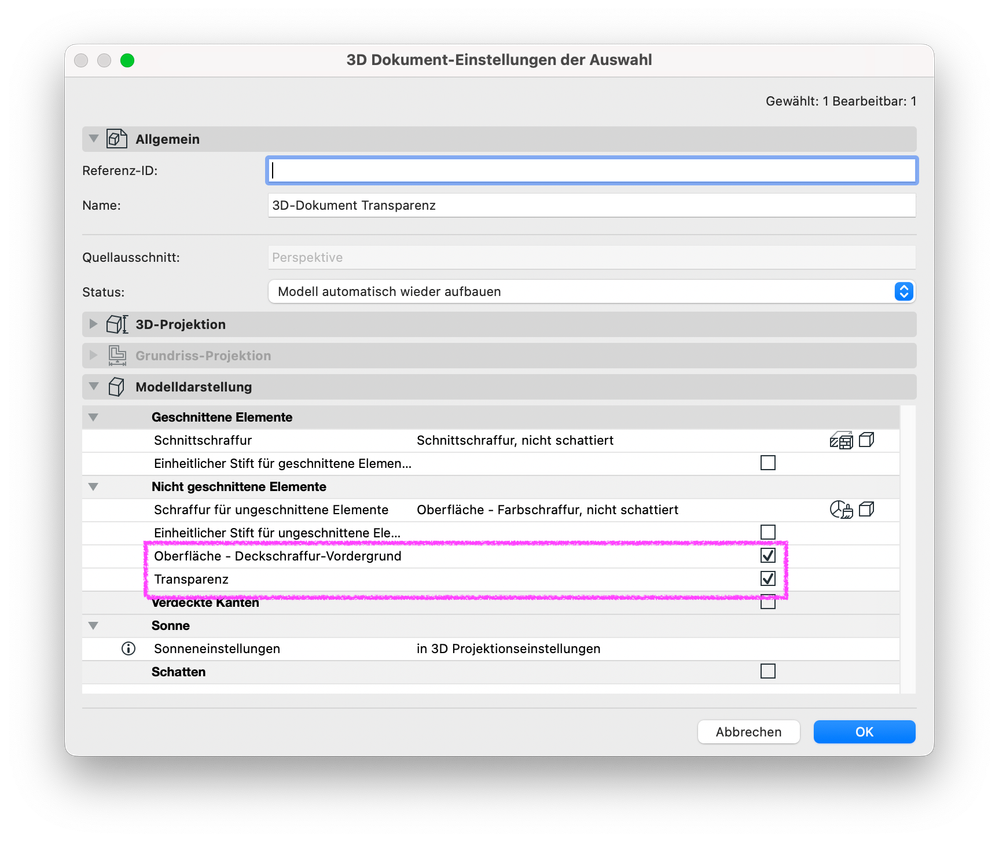

Die Einstellungen des 3D-Dokument werden mit einen Rechtsklick auf das 3D-Dokument in der Ausschnitt- oder Projekt-Mappe und der Auswahl von 3D-Dokument-Einstellungen... im Kontextmenü geöffnet. In den 3D Dokument-Einstellungen der Auswahl muss unter den Reiter Modelldarstellung für Nicht geschnittene Elemente die Oberfläche - Deckschraffur-Vordergrund und Transparenz aktiviert werden.

2. Oberflächenmaterial-Einstellungen anpassen

Zusätzlich muss das verwendete transparente Oberflächenmaterial unter Optionen > Element-Attribute > Oberflächenmaterialien… angepasst werden. Im Reiter Ausrichtung nach Licht > Transparenz muss die Durchlässigkeit muss auf 100 % gestellt werden. Außerdem muss im Reiter Deckschraffur Vordergrund eine Misch-Schraffur und eine passende Stift-Farbe ausgewählt werden.

3. Transparenz im 3D-Dokument

Das Ergebnis ist eine transparente Darstellung im 3D-Dokument durch die vermischenden Schraffuren der transparenten Elemente und der dahinterliegenden Elemente.

 

Hinweis:

Die Deckstärke der Mischschraffur beinflusst direkt, wie stark die Schraffuren der transparenten Flächen und die Schraffuren der Hintergrundelemente miteinander gemischt werden.
