Cenografia e quantitativos no Archicad

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por duas Treinadoras Certificadas Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim e a @Paula Thiers como trabalhar com cenografia e quantitativos no Archicad.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Se tem uma coisa que adoramos fazer no Archicad, é nos desafiar! Muito se pergunta se o Archicad serve somente para Arquitetura, ou se daria certo fazer Arquitetura de Interiores. Hoje, queremos trazer um exemplo de aplicação do Archicad na cenografia, como parte de implementação realizada no escritório DZ Arquitetura, em São Paulo.



Projeto Jack Daniels e Woodford



Imagem 01.png



A cenografia é um universo à parte do que convivemos de mais comum no ambiente de projetos. Esse tipo de trabalho é “sem limites” pois nunca se sabe qual o cenário vai ser desenvolvido para cada cliente, que vai de um mundo imersivo de natal com elementos estruturais e de decoração mínimos e a serem pensados e quantificados até uma logística de multimarcas que exigem materiais e atuações extremamente específicos.



Sobre templates no Archicad, nós sabemos que a busca do padrão é  sempre constante para a produtividade e facilitação objetivada desse tipo de arquivo. Criar padrões e bases de modelagem para uma tipologia de atuação extremamente diversificada não foi uma tarefa fácil e foi preciso um diálogo muito aproximado com a equipe para estabelecer novos processos internos na sala técnica e na produção que prometeu um grande avanço nas dores iniciais da empresa: tempo de projeto e de revisão.



Por isso, muitas ferramentas são mescladas para atender as necessidades do escritório, como modelagem utilizando Viga, Pilar, Parede Cortina e Objeto - principalmente quando se pensa no detalhamento das mesmas. Gostaria de destacar a utilização criativa de algumas ferramentas a seguir desenvolvidas pela equipe.



Exemplo de modelagem de logo.Exemplo de modelagem de logo.

Modelagem varal de copos.Modelagem varal de copos.



Além de desenvolverem seus projetos executivos no Archicad de forma mais prática, fácil e ágil, uma das solicitações do escritório também foi a extrair quantitativos automatizados - e aqui, o grande desafio foi conseguir mesclar as diferentes formas de modelagem para que suas informações pudessem ser extraídas em uma mesma tabela. Como exemplo, temos a apresentação de 2 tabelas de extração de quantitativos para uso de peças em Metalon, que contabiliza, em uma mesma célula, dimensões extraídas seja de Parede Cortina, Pilar ou Viga, através de expressão em propriedade:

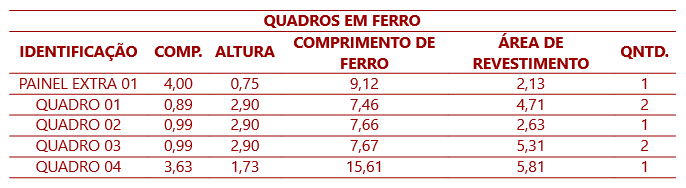

Quantitativo 01 - Unidades e dimensionamento geral

Esse é o quantitativo de unidades e dimensionamento geral, bem como área de revestimento (tela) entre os ferros.

Imagem 05.PNG

Imagem 06.PNG

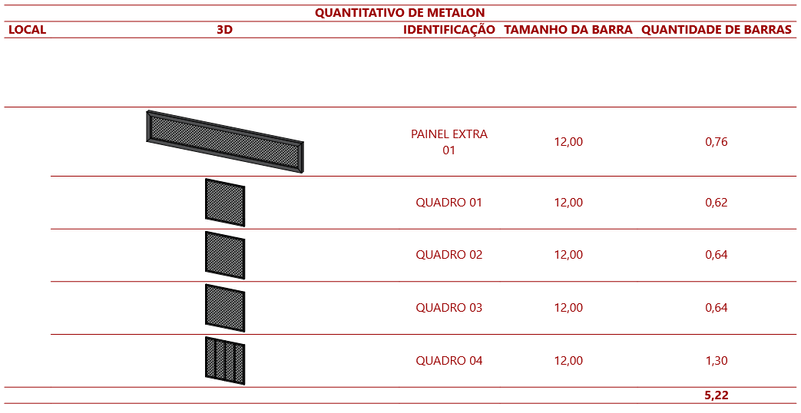

Quantitativo 02 - Barras por quadro e barras totais

No quantitativo de barras por quadro e de barras totais, utilizamos as propriedades para definição do tamanho da barra e, consequentemente, a quantidade de barras a serem utilizadas de acordo com o comprimento de cada peça.

Essa foi a expressão utilizada para unificar os quantitativos:

Imagem 07.PNG



Além de stands cenográficos, o escritório também trabalha desenvolvendo Natal de Shoppings, sendo necessário um pensamento bastante fora da caixa para a utilização das diferentes ferramentas do Archicad que podem nos ajudar a compor este desafio - e, principalmente, otimização de tempo em relação à modelagem, visando não precisar modelar vários elementos e, de forma simplificada, conseguir, também, extrair os quantitativos necessários e, se possível, extrair o detalhamento direto do mapa:

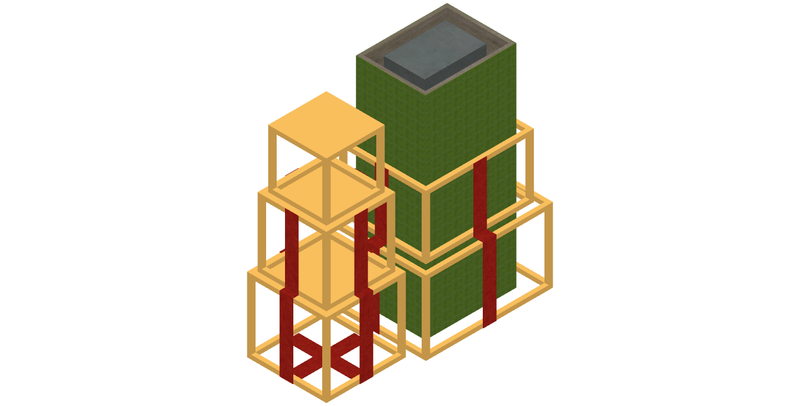

Produção pessoal para estudo de possibilidades de modelagem a partir de projeto já executado.Produção pessoal para estudo de possibilidades de modelagem a partir de projeto já executado.



Exemplo de quantitativo e detalhamento - caixa de natal.Exemplo de quantitativo e detalhamento - caixa de natal.

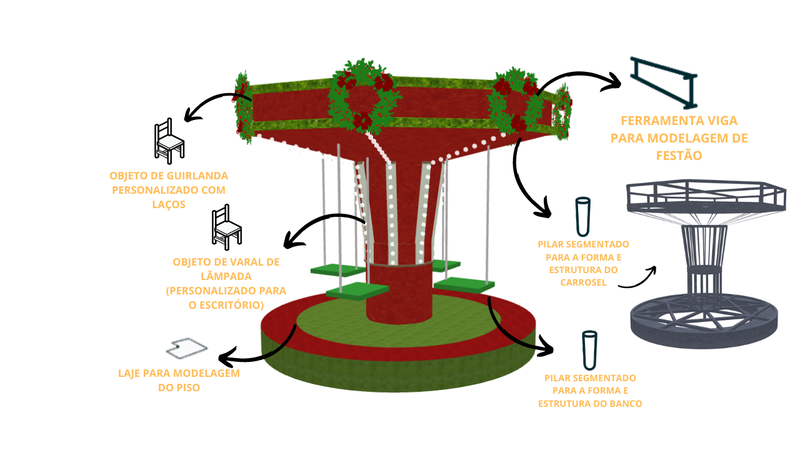

Entre as peças natalinas, gostaríamos de destacar a modelagem do Carrossel. Para a elaboração desta peça, foi utilizado um conjunto de diferentes ferramentas e visualizações, pensando também na otimização do detalhamento:



Imagem 10 (1).png



Buscando uma modelagem otimizada, foi proposto também a utilização da modelagem dos acabamentos nos perfis complexos que compõem essa estrutura do carrossel, dessa forma otimizando tempo de modelagem com a aplicação de filtro de modelo completo e de modelo sem acabamentos para detalhamentos estruturais:

Imagem 11 (1).png



Um outro exemplo interessante é o das caixas em metal - estas com quantitativo otimizado para extração de quantitativo de fita de led que deveria ser posto todo seu perímetro. Dessa forma, para evitar a necessidade de modelagem desta fita de led em específico, foi realizada uma propriedade através de expressão para extrair o perímetro da peça e, dessa forma, calcular a quantidade necessária de fita de led por peça. Além disso, a criação de um elemento paramétrico que pudesse ser utilizado de formas diferentes - como uma caixa com ou sem tampo em cima - a partir de modificadores em perfil complexo e utilização de viga segmentada.



Imagem 12.png



Imagem 13.PNG



Participar desse desafio foi algo muito enriquecedor e gratificante e ver resultados que a equipe está alcançando à medida que realiza os projetos é muito satisfatório! Por isso, decidimos compartilhar aqui na comunidade um pouco da nossa experiência, para que outros colegas possam abrir a mente em relação às diversas possibilidades do uso do Archicad.



Abraço!
