Quantitativos de fitas de LED e pontos unitários de luminária

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim como extrair quantitativos de fitas de LED e pontos unitários de luminária.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Quantitativos da metragem das fitas de LED e de pontos unitários de luminária são informações muito importantes para entregar um projeto de arquitetura. Portanto, hoje vamos aprender como extrair esses quantitativos para criar Mapas completos.

Como extrair quantitativo de fitas de LED?

Para extrair a metragem das fitas de LED, é importante escolher uma ferramenta com crescimento na horizontal, como Parede ou Viga, onde podemos escolher se a geometria será retangular (mais simplificada) ou em perfil complexo, com o desenho do perfil escolhido (mais detalhado).

Independente da ferramenta escolhida, vamos criar o nosso mapa:

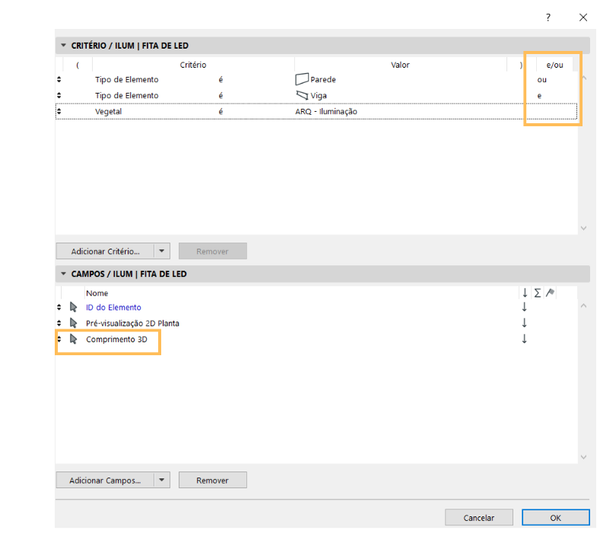

Para os "Critérios", vamos definir que o mapa irá extrair as informações de todos os elementos Parede OU Viga, e que estejam no vegetal "ARQ – Iluminação", para filtrar a informação que queremos extrair. Por isso, caso você modele fitas de LED no projeto, não esqueça de coloca-las no Vegetal correto.

Nos "Campos", podemos extrair o "ID do Elemento", que poderia ser a nossa especificação ou descrição da fita; vamos extrair também a "Pré-visualização 2D Planta" para ver a sua representação no Mapa. O "Critério" mais importante é o "Comprimento 3D", onde este irá extrair a informação necessária para a metragem.

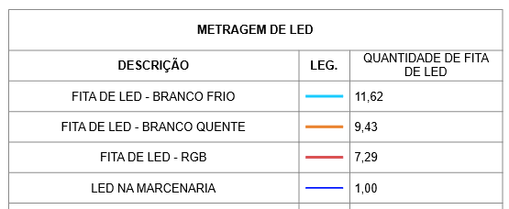

Aqui, vale ressaltar a pré-visualização 2D para fazermos a nossa legenda. Se você tiver Regras de Sobreposições Gráficas diferentes para as diferentes fitas de LED, é possível aplicar esta Sobreposição na Vista do seu Mapa de Vista para que a legenda das mesmas fiquem coerentes.

Como extrair quantitativos de pontos unitários de luminárias?

Para extrair pontos unitários de luminárias vamos ao Mapa:

Aqui, é importante que nos "Critérios" não deixemos disponível para o Mapa coletar as informações das nossas fitas de LED. Portanto, podemos colocar que o tipo de elemento será "Tipos 3D" E não é Parede E não é Viga E que esteja no vegetal "ARQ - Iluminação". Dessa forma, o mapa não irá puxará nenhuma Viga ou Parede modelada como fita de LED. Caso você tenha modelado alguma luminária com essas ferramentas que seja quantificada de forma pontual, deve-se acrescentar mais alguns Filtros para que seja possível excluir apenas aqueles elementos que pertencem à fita de LED (ID do elemento, Perfil Complexo...).

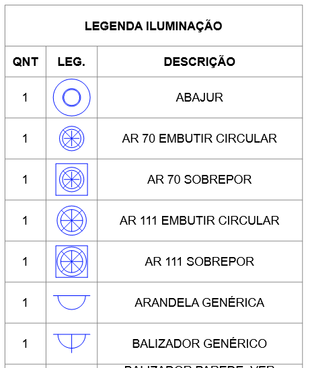

Para os "Campos", podemos colocar "Quantitade", "Pré-visualização 2D Planta" para a legenda, e "ID do Elemento" para sua especificação, por exemplo.

Agora, é só aproveitar os seus Mapas e utilizá-los em seus projetos!

---
