Entendendo o Ponto de Origem no Archicad para uma coordenação precisa do projeto

Se você está ativamente envolvido em um projeto habilitado para BIM, sabe como o posicionamento do modelo é extremamente importante para uma coordenação perfeita do projeto, especialmente quando é necessária a conformidade com a ISO 19650. Portanto, chegar em um acordo sobre a localização e o sistema de coordenadas do modelo deve ser um dos primeiros passos ao iniciar um projeto.



É por isso que queremos chamar sua atenção para um recurso super útil disponível desde do Archicad 25: O Ponto de Origem.



Ponto de Origem.gif



Saiba mais sobre o Ponto de Origem



Embora a localização do projeto seja crucial para uma coordenação perfeita, é também um dos maiores desafios em um projeto habilitado para BIM. As causas podem variar desde a falta de um Plano de Execução BIM até um plano incompleto em que as coordenadas do projeto não são explicitamente determinadas, ou mais comumente, até diferentes ferramentas de autoria que trabalham com o posicionamento do modelo de diferentes maneiras. Além disso, podem ser necessárias coordenadas reais para a coordenação do projeto. Isto adicionará uma camada extra de complexidade ao fluxo de trabalho de coordenação, uma vez que os números são demasiados complexos e grandes, e nenhum software de autoria existente pode trabalhar com coordenadas do mundo real sem enfrentar problemas de precisão.



Com isto em mente, o Ponto de Origem no Archicad desempenha um papel crucial para garantir a tradução precisa das coordenadas do projeto entre o Archicad e outras ferramentas de Building Information Modeling (BIM), apoiando o compromisso Open BIM da Graphisoft.



Antes do Archicad 25, dois fluxos de trabalho principais podiam ser usados ​​para exportar o modelo do Archicad em coordenadas do mundo real.



1. O primeiro envolvia a modelagem do projeto longe da Origem do Archicad em coordenadas do mundo real. Este fluxo de trabalho não é recomendado porque pode causar graves problemas de precisão e visualização dos elementos 3D, comprometendo a produção de documentação e visualização.



2. O segundo fluxo de trabalho foi alcançado através da criação de um arquivo de trabalho principal com o modelo próximo à origem do Archicad e um segundo arquivo, geralmente chamado de planta de localização, ao qual o arquivo principal foi vinculado e movido para sua posição e orientação alinhada com o mundo real, com coordenadas mundiais. Este fluxo de trabalho evitaria problemas com o arquivo de trabalho principal, que poderia ser usado para documentação e visualização.



Com a implementação do Ponto de Origem, estes dois fluxos de trabalho podem ser substituídos por uma solução mais simples e sem problemas.

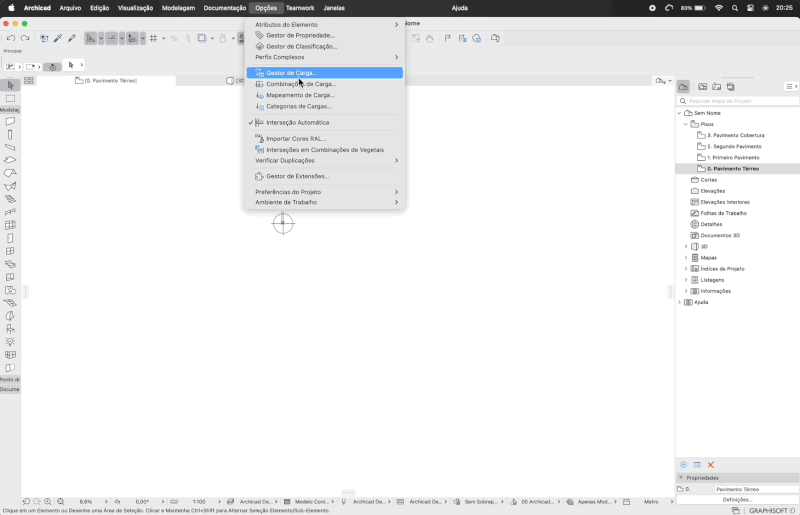

O Ponto de Origem fornece uma referência do mundo real dentro do modelo Archicad. Inicialmente oculto, pode ser visível e facilmente customizado através das Definições de Localização, acessadas pelo menu Opções > Preferências do Projeto > Definições de Localização. As coordenadas X, Y e Z, bem como o Norte do Projeto, devem ser ajustadas. Isto significa que o projeto permanecerá próximo da Origem do Archicad, enquanto a posição do Ponto de Origem lidará com as coordenadas do mundo real na fase de exportação.

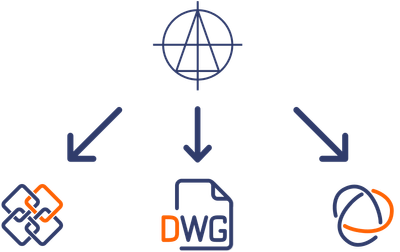

Ao exportar o modelo IFC, o Ponto de Origem pode ser selecionado nas definições dos Tradutores IFC indo em Arquivo > Interoperabilidade > IFC > Tradutores IFC para definir a posição do modelo IFC. Isto permitirá ao usuário modelar o projeto próximo à Origem do Archicad enquanto ainda o exporta em coordenadas do mundo real. Da mesma forma, o Ponto de Origem pode ser usado como referência ao exportar DWG e trabalhar com arquivos BCF.






O usuário do Archicad deve posicionar o Ponto de Origem com base nas coordenadas e rotação do norte acordadas pela equipe de projeto. Esta informação deverá constar no Plano de Execução BIM seguindo as exigências do cliente. É aconselhável que todos os consultores criem arquivos de protótipo utilizando sua ferramenta de modelagem nativa durante a fase de mobilização do projeto. O líder do projeto pode federar esses modelos para confirmar se todos os modelos estão localizados corretamente, evitando atrasos e problemas durante as fases de coordenação.



Para saber mais sobre o Ponto de Origem, baixe o Guia de Fluxo de Trabalho no catálogo do Graphisoft Learn.
