躯体に食い込んだ塗りつぶしの包絡
平面図にて、ゾーンの手動入力やスラブの表面塗りつぶし設定を行うと
壁や柱の形状に塗りつぶしが食い込んでしまいます。
表示順序を変更しても状況は変わりません。

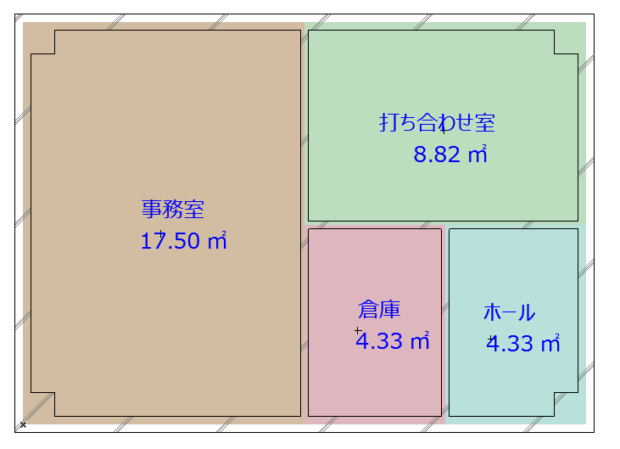

・ゾーン塗りつぶしが食い込んだ例
これには理由があります。
壁や躯体の「切断塗りつぶし」を管理しているのは
ビルディングマテリアルです。
デフォルトテンプレートでは、
ビルディングマテリアルの背景色が透明に
設定されているため、塗りつぶしが壁や柱に食い込んでしまうのです。
解決方法

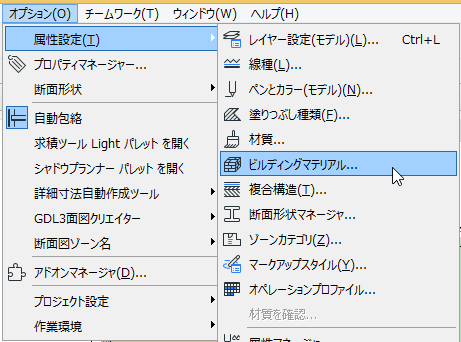

１．オプション→属性設定→ビルディングマテリアルを開きます。

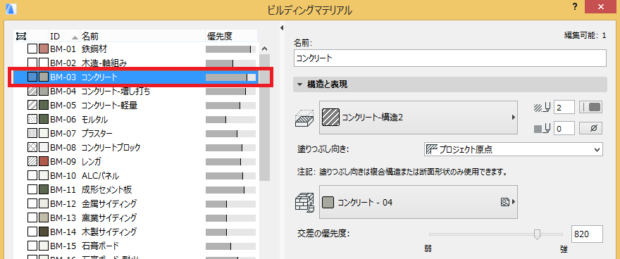

２．使用しているビルディングマテリアルを選択します。

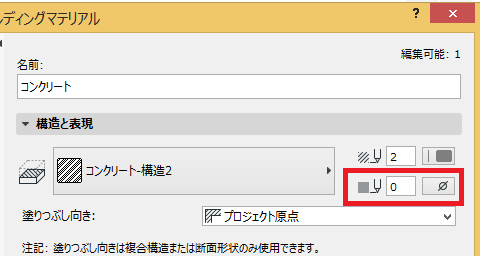

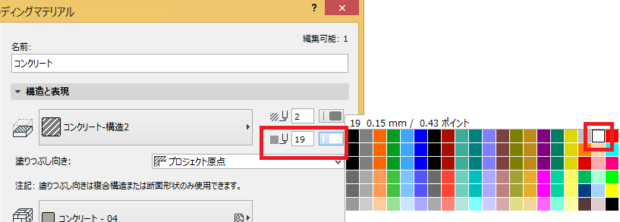

３．切断塗りつぶしの背景色を「白：ペンNO19」に変更します。

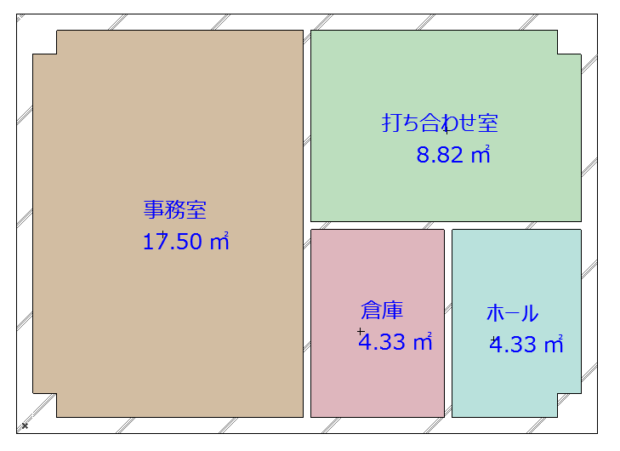

４．ゾーン塗りつぶしが包絡されました。
※ペンNO19は各オブジェクトに設定されている背景ペンNOです
（この設定によりゾーンや塗りつぶしがあってもオブジェクトは包絡表現されます）。
グレースケール２等に切り替える際にはペンNO19の色を白に変更する必要があります。
