通り芯ツールで敷地境界線を書く【旧サイトからの転載】
- 新着としてマーク
- ブックマーク
- 購読
- ミュート
- RSS フィードを購読する
- ハイライト
- 印刷
- 不適切なコンテンツを報告
2022-08-17 01:50 PM - 最終編集日: 2024-04-25 02:04 AM 、編集者: Tatsuaki Iwasaki
通り芯ツールは平面図に作図する事で断面図等にも自動表示される便利なツールです。
その断面図に表示される”線”、といった特性を利用して通り芯としての使用方法以外にも敷地境界に利用するとすごく良いというTipsです。
今回は、GRPHISOFTさんのサンプルプロジェクト「RC集合住宅」を例に致します。
平面図では、境界はRC壁の塀として入力されています。
S1断面を見てみると、境界線は線ツールで加筆されています。
通り芯ツールの設定
早速通り芯ツールを利用して作図してみます。

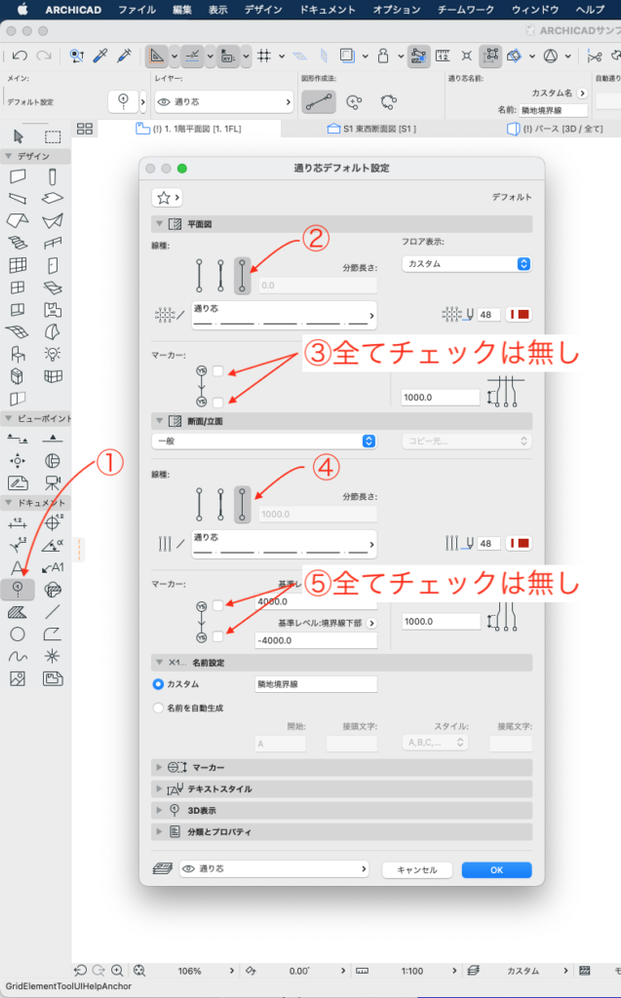

1.通り芯ツールを選択
2.平面図で全体を表示する位置にチェックする。
3.マーカは全て無し
4.断面/立面でも全体を表示する位置にチェックする。
5.断面/立面のマーカーも全て無し
平面図に配置する

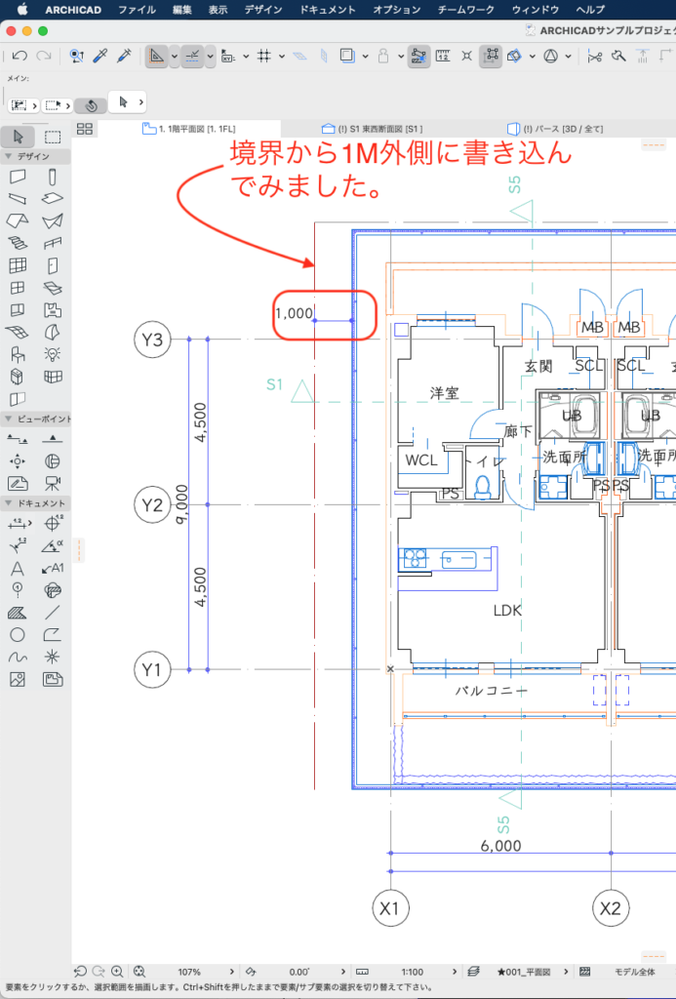

わかりやすい様に境界から1M外側に書き込んでみました。
次に断面図で確認してみます。
断面図確認
断面図に反映されています。
通り芯ツールを利用して境界線を作図する事によってどの断面からでも自動で表示されるので、作図ミスを防ぐ事ができて良いと思います。
ここからおまけ・・・
ラベルツールで先程の境界線をクリックするだけで、境界線の距離を書き込むGDLのご紹介!

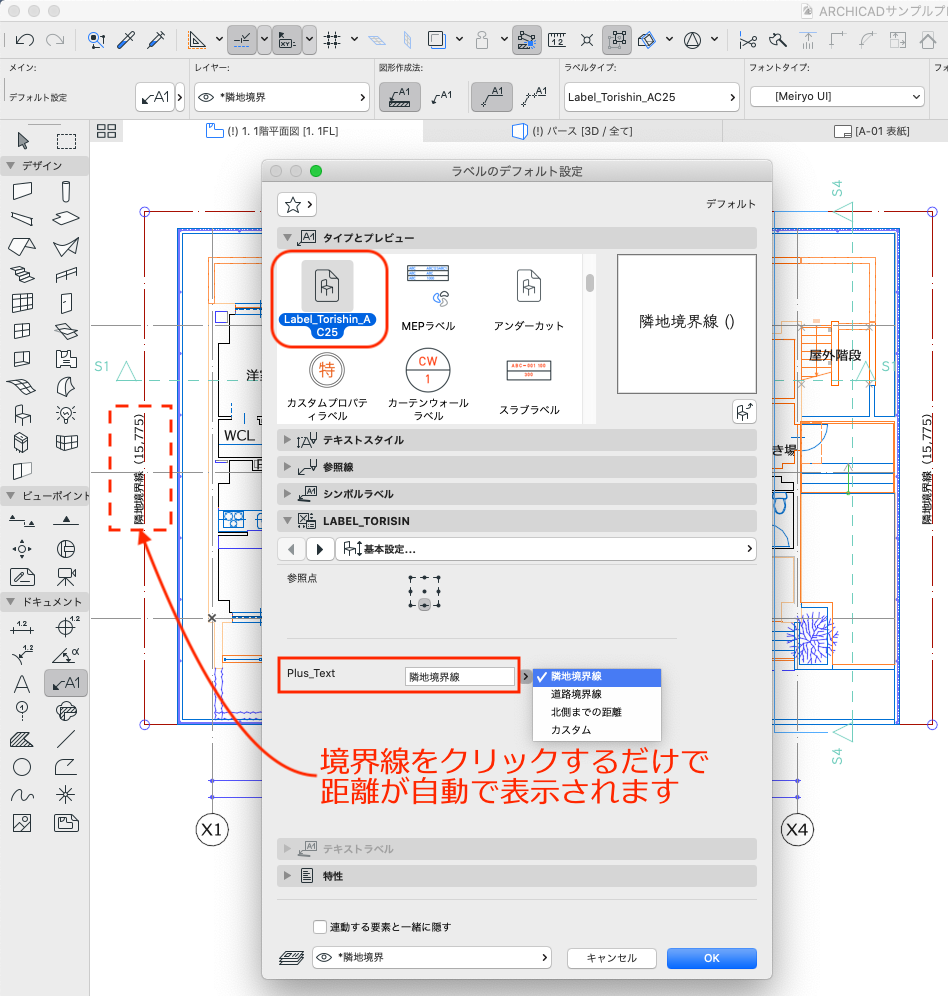

ラベルツールを選択して、オリジナルで作成した[Label_Torishin_25]を選択し、[LABEL_TORISIN]設定から「Plus_Text」より、境界のタイプを選びます。
今回は、[隣地境界線]を選択して境界線の図示したい部をクリックしていきます。
境界線の名称と距離が自動で取得され作成できました。
寸法ツールで距離を配置してみると同じになっている事が確認できます。
いかがでしたか?
通り芯ツールはオブジェクトになっているので、GDLを利用して数値を取得することもできました。
今回のGDLでは以下の様なパラメーターを使用しました。
!通り芯の長さパラメータ(AC_Length)を取得
r = REQUEST ("ASSOCLP_PARVALUE", "AC_Length", name_or_index, type, flags, dim1, dim2, p_values)
