Handbuch für das Add-on "Gelände-Werkzeug"

David Kehr · ‎2016-06-17

Mit Hilfe des Gelände-Werkzeugs haben Sie die Möglichkeit durch wenige Klicks im 3D einen Aushub oder ein Plateau zu generieren, wobei Sie ein Geländemodell mit Aushub, Sohle und Böschungen erhalten.

Aber auch im Grundriss können Sie direkt die Aushub Böschung kennzeichnen lassen.

Neben der automatischen 2D und 3D Aushub Generierung haben Sie auch die Möglichkeit, die Aushub-/Aufschüttung Kubikmeter auszuwerten und Höhenlinien anzeigen zu lassen.

Installation

Beenden Sie Archicad.
Erstellen Sie einen neuen Ordner unter Programme > Graphisoft > Archicad ... > Add-ons.
Kopieren Sie das Add-On in diesen Ordner
Starten Sie Archicad.
Das Add-on ist nun im Menü ArchiCARD bzw. Servicevertrag zu finden.

Funktionen

Die Palette setzt sich aus 8 Befehlen zusammen:

Plateaus aus Dachﬂächen auf einem Terrain erstellen
Gelände 2D/3D aktualisieren
Plateau Einstellungen
Einstellungen der Plateau-Kanten
Terrain Einstellungen
Allgemeine Einstellungen
Aushub/Auffüllung Daten
Alle Terrain Elemente freigeben
Hilfe

Ausgangslage

Erstellen Sie zuerst das Gelände.

Platzieren Sie mit dem Dachflächen-Werkzeug (einzelne Dachflächen) die gewünschte Sohle auf der richtigen Höhe und mit der benötigten Neigung. Die Dachflächen sollte die Dicke „0“ haben. Die Dachflächen und die Freifläche müssen im gleichen Geschoss liegen.

Plateaus aus Dachﬂächen auf einem Terrain erstellen

Aktivieren Sie das Gelände und Dachflächen und wählen Sie den Befehl Plateaus aus Dachﬂächen auf einem Terrain erstellen.

Sie werden nun gefragt, ob Sie die Dachﬂächen behalten möchten. Für eine evtl. spätere Änderung am Aushub ist es von Vorteil die Dachﬂächen zu behalten.

Gelände 2D/3D aktualisieren

Wenn Sie nachträglich Änderungen vornehmen, die nicht über die Terrain Einstellungen gemacht werden müssen (z.B. Böschungswinkel), oder die Grundrissdarstellung nicht richtig erscheint, können Sie diese über den Knopf Gelände 2D/3D aktualisieren Ihrem Gelände übertragen.

Anschließend wird die Darstellung neu berechnet.

Plateau Einstellungen

Im Grundriss/3D wurde nun anhand der Voreinstellungen ein Aushub erstellt.

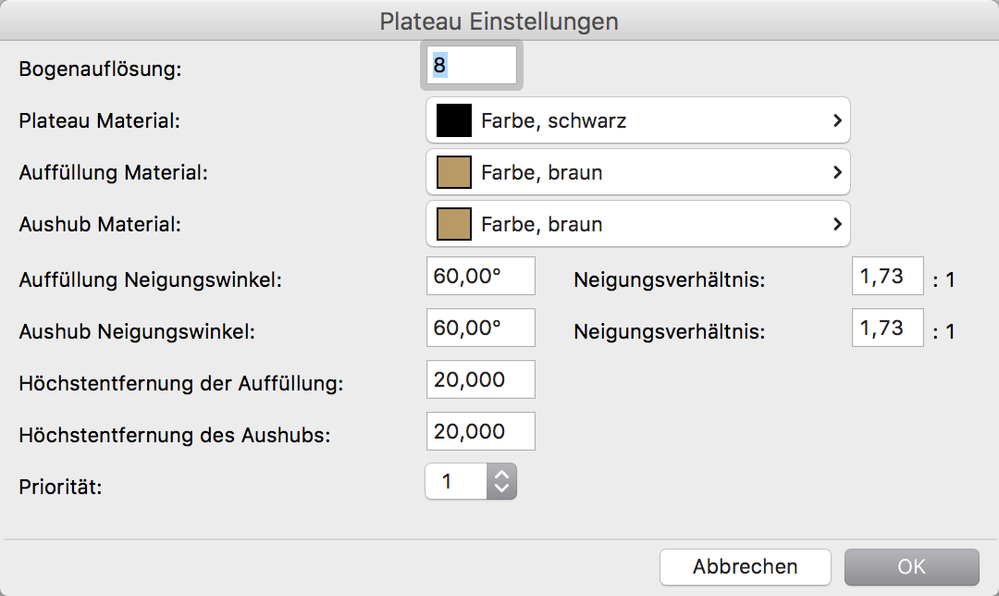

Wenn Sie ein solches Plateau aktivieren, können Sie über den Knopf Plateau Einstellungen die Grundeinstellungen des Plateaus öffnen. In diesen Einstellungen deﬁnieren Sie die Materialien und Neigungswinkel der Böschungen.

Sie können wahlweise den Neigungswinkel oder das Böschungsverhältnis einstellen

Hinweis: Über diese Einstellungen ändern Sie sämtliche Böschungskanten. Um eine einzelne Böschungskante zu verändern, verwenden Sie die Terrain Einstellungen.

Einstellungen der Plateaukanten

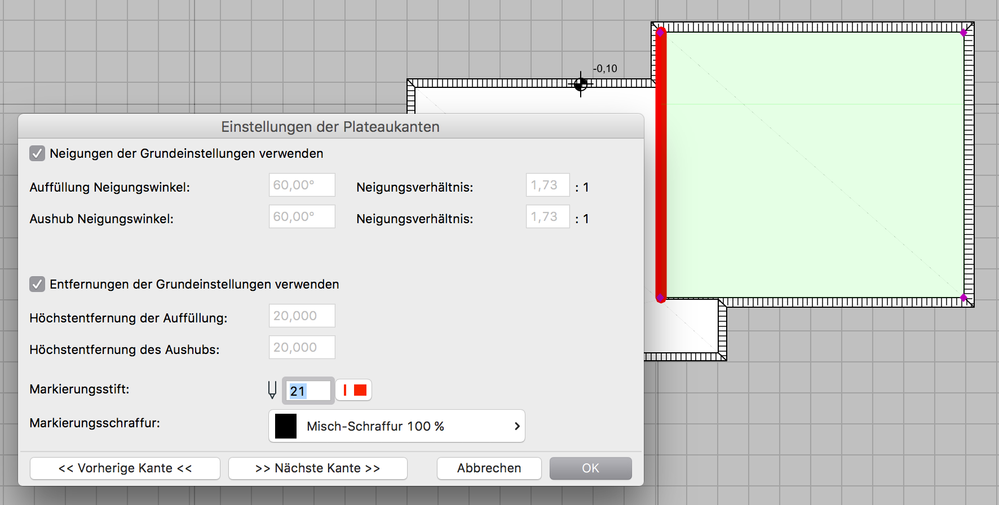

Wenn Sie eine einzelne Böschung verändern möchten, wählen Sie das gewünschte Plateau aus. Anschließend wählen Sie die Einstellungen der Plateau-Kanten.

Nun können Sie die Werte für eine einzelne Böschung verändern.

Mit den Pfeil-Buttons navigieren Sie durch die einzelnen Böschungen. Die rote Markierung im Grundriss zeigt an, welche Böschung Sie gerade bearbeiten.

Priorität

Wenn Ihre Aushub Sohle mehrere Höhenniveaus aufweist, kann es vorkommen, dass die Reihenfolge der einzelnen Flächen nicht Ihren Wünschen entspricht, sprich die Böschungen vom höheren statt vom tieferen Niveau her berechnet werden.


In diesem Fall aktivieren Sie das Plateau, zu welchem die zu generierende Böschung gehört.

Anschließend öffnen Sie die Plateau Einstellungen und verändern Sie die Priorität des Plateaus nach oben.

Das Gelände baut sich danach neu auf.

Terrain Einstellungen

Registerkarte - Plateaus

In der ersten Registerkarte stellen Sie die Stifte und Schraffuren der Böschung und der Aushub Sohle ein:

Sie können den Stift- und Linientyp der Umrandungslinie festlegen, eine Schraffur für die Aushub Sohle, eine separate für die Böschung einstellen und eine Linienfarbe für die Böschungslinie.

Bei der Böschungslinie haben Sie außerdem die Möglichkeit, den Abstand zwischen den Linien sowie deren Länge einzustellen.

Registerkarte - Höhenlinien

In der zweiten Registerkarte steuern Sie die Höhenlinien. Falls Sie in der Böschung Höhenlinien angezeigt haben möchten, deﬁnieren Sie hier den Stift, den Linientyp sowie den Höhenunterschied zwischen den Linien. Außerdem haben Sie die Möglichkeit eine Start- und eine Endhöhe der Höhenlinien einzustellen, so dass diese nicht über die gesamte Böschungshöhe vorkommen, sondern lediglich in einem Teilbereich.

Registerkarte - Kalkulation

In der dritten Registerkarte deﬁnieren Sie die Bodenschicht (z.B. Humus) sowie deren Dicke, zur Berechnung der Aushub Menge. Hierbei multipliziert das Add-On die Fläche mit der Schichtdicke.

Nachdem Sie mit OK bestätigt haben, werden die Böschungen auch im Grundriss erzeugt und entsprechend Ihrer Einstellungen angezeigt.

NEU ab Archicad 25:

Das Gelände- Werkzeug wurde um folgende Funktionen erweitert:

unter der Registerkarte „Kalkulation“ wurde eine „Auflockerung“ eingeführt, die definiert werden kann
folgende Umbenennung der Begrifflichkeiten wurden vorgenommen:
- „Humus“ —> Umbenennung zu „Oberboden“
- „Abgetragene Oberfläche“—> Umbenennung zu „Oberfläche Terrain“
Beim Oberboden gibt es nun eine Option, dass dieser vom Abtransport abgezogen werden kann
Bei der Berechnung des „Abtransports“ gibt es ebenfalls eine neue Funktion, die definiert werden kann: Aushub – (minus) Aufschüttung – (minus)Oberboden = (ergibt) den Wert für den „Abtransport“

Sie können jederzeit das Gelände aktivieren und erneut die Terrain Einstellungen aufrufen und verändern.

Allgemeine Einstellungen

Unter Allgemeine Einstellungen legen Sie fest, ob die automatische Aktualisierung des Terrains nach Änderung des Plateaus oder nach Änderung des Terrains vorgenommen werden soll.

Aushub/Auffüllung Kalkulation

Wenn Sie den Aushub fertig erstellt haben, können Sie das Geländemodell aktivieren und den Befehl Aushub/ Auffüllung Daten aufrufen.

Es wird dann angezeigt, wie viele Kubikmeter ausgehoben bzw. aufgeschüttet werden müssen und wie viel Erde dadurch effektiv hin oder abtransportiert werden muss, sowie die Kubikmeter der Bodenschicht.

Diese Angaben lassen sich über sichern... in eine .txt Datei speichern

Alle Terrain Elemente freigeben

Wenn Sie in Teamwork arbeiten und ein Gelände bearbeitet haben, müssen Sie es komplett freigeben, damit ein anderer Mitarbeiter darauf zugreifen kann. Da das Add-On unsichtbare Operator-Elemente für den Aushub nutzt, müssen Sie diese extra noch einmal freigeben, indem Sie auf diesen Knopf drücken.

Aushub | Kurzanleitung


Berechnungseinheiten und - regeln

NEU ab Archicad 21

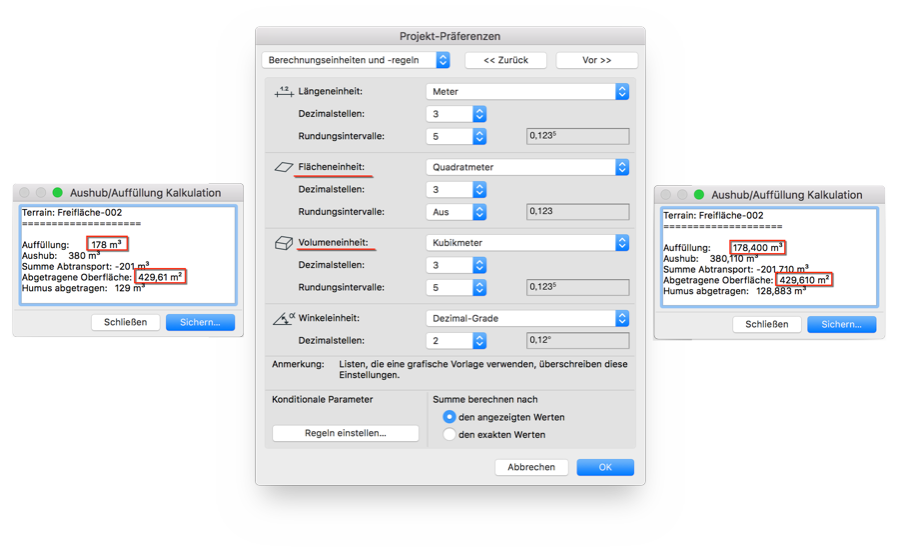

Sollten Sie andere Berechnungseinheiten für Ihre Aushub/Auffüllung Kalkulation wünschen, so können Sie dies nun in den Projekt-Präferenzen einstellen.
