Como exportar DWG com a vista em 90º ?

Debora Mendes
Recém-chegado(a)

A Orientação de vista correta seria rotacionada em 90º, como na imagem abaixo:

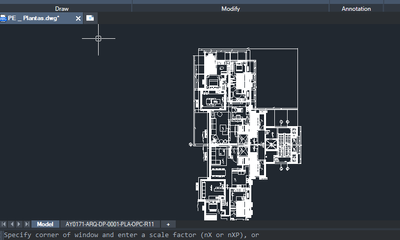

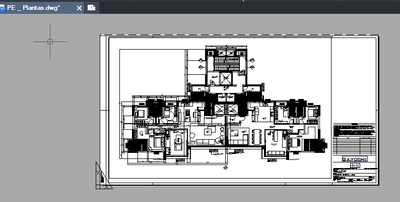

Ao exportar o leiaute em dwg através do conjunto do publicador, esse é o resultado em Model Space (errado) e em Paper Space (correto).




Há algum jeito de manter o projeto na orientação que gostaríamos em Model Space?

Ps. Não gostaria de usar a opção de exportar o Leiaute para Model Space, pois eu gosto de ter o Paper Space já configurado que o Archicad exporta.

1 SOLUÇÃO ACEITA
1 RESPONDER 1
Rita Gurjao
Community Manager
Community Manager

Olá, @Debora Mendes

Obrigada por trazer a sua dúvida para a Community!



Sim, é possível manter o projeto com a rotação que deseja no Model. Percebi na imagem da tela do Archicad que você redefiniu a Orientação padrão para 90º, dessa forma:

Captura de Tela 2023-03-06 às 14.17.31.png

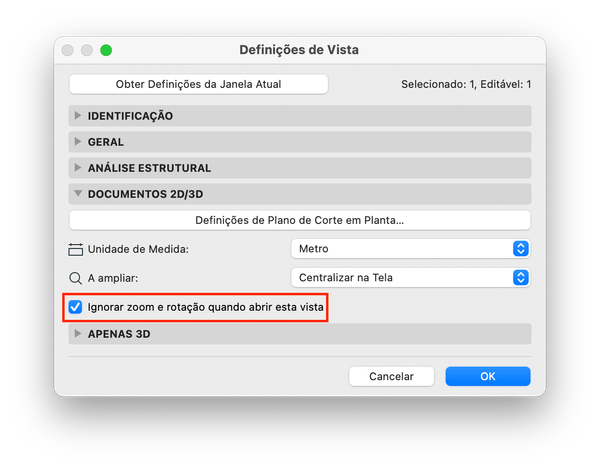

Para armazenar essa informação na Vista, você precisa desativar nas Definições de Vista o item "Ignorar zoom e rotação quando abrir esta vista".

Captura de Tela 2023-03-06 às 14.21.36.png

Após esse ajuste, você poderá levar a Vista para o Leiaute e ela estará com a rotação que deseja. Ao exportar, ela ficará correta em ambos os locais.



Nos comunica se conseguiu resolver o problema!

Rita Gurjão
Brazilian Portuguese Community Manager
Goiás, Brasil
