Interoperabilidade
Sobre a troca de modelos e dados com soluções de terceiros: Revit, Solibri, dRofus, Bluebeam, soluções de análise estrutural e troca baseada em IFC, BCF e DXF/DWG, etc
SOLUCIONADO!

Exportação para DWG - Blocos

diegosprates
Impulsionador(a)

Olá pessoal, boa tarde.



Estou utilizando apenas o ArchiCAD para desenhos 2D, pois achei muito mais prático e preciso, porém muitos colegas ainda utilizam softwares DWG.

Semestre passado fizemos um trabalho equipe, no qual eu modelei no ArchiCAD. Após, passei o desenho em DWG para um colega concluir com mais algumas informações e montar a prancha.



O que ocorre é que quando abrimos o DWG em programa específico, o arquivo convertido fica em diversos "blocos", que explodidos ficam com inúmeras linhas, uma por cima da outra, além de alguns elementos serem preenchidos com hachura sólida.



Existe alguma forma de exportar uma modelagem do Archi para DWG apenas com linhas simples?



Obg

2 SOLUÇÕES ACEITAS

Soluções aceitas
Solução
Julio C Freitas
Entusiasta

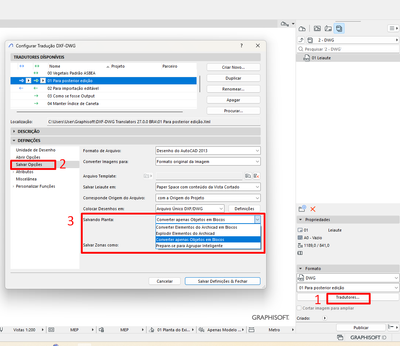

Na hora de publicar tem esta opção que vc definei estas questão dos blocos em elementos



Quanto as tramas imagino que vc possa antes de publicar criar uma sobreposição onde coloca todos os elementos da vista com trama transparente. Ou no própio autocad tem como selecionar todas as hachuras presentes e excluir.








Exibir solução no post original

Solução
Patricia Angelim
Treinador(a) Certificado(a)

Oi, @diegosprates, tudo bem?



Sim, é possível alterar o que se exporta para o DWG através do tradutor.

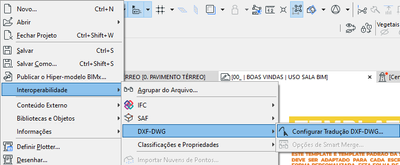

Aqui você encontr ao caminho para edição do tradutor e nas definições dos tradutores é possível selecionar uma série de opções de como você deseja exportar o seu modelo, como exemplo:




Faça as modificações necessárias no tradutor que você está utilizando e ao salvar o seu DWG, utilize o tradutor que você editou.



Espero ter ajudado!

Exibir solução no post original

2 RESPOSTAS 2
Solução
Julio C Freitas
Entusiasta

Na hora de publicar tem esta opção que vc definei estas questão dos blocos em elementos



Quanto as tramas imagino que vc possa antes de publicar criar uma sobreposição onde coloca todos os elementos da vista com trama transparente. Ou no própio autocad tem como selecionar todas as hachuras presentes e excluir.








Solução
Patricia Angelim
Treinador(a) Certificado(a)

Oi, @diegosprates, tudo bem?



Sim, é possível alterar o que se exporta para o DWG através do tradutor.


Aqui você encontr ao caminho para edição do tradutor e nas definições dos tradutores é possível selecionar uma série de opções de como você deseja exportar o seu modelo, como exemplo:




Faça as modificações necessárias no tradutor que você está utilizando e ao salvar o seu DWG, utilize o tradutor que você editou.



Espero ter ajudado!
