Geração Automática de Modelo Analítico Estrutural no Archicad

[Emoke Csikos]

O modelo analítico estrutural integrado ao Archicad ajuda arquitetos e engenheiros estruturais a realizar um trabalho em equipe realmente colaborativo. Essa funcionalidade está disponível a partir do Archicad 24.

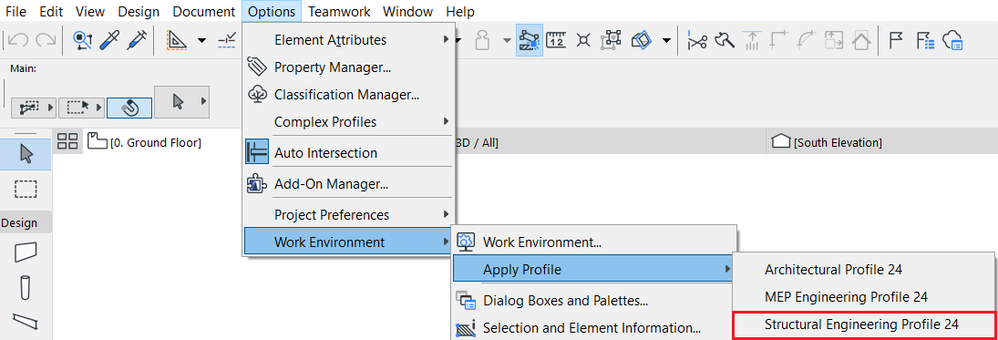

Para encontrar rapidamente todas as ferramentas e recursos, use o Perfil do Ambiente de Trabalho de Engenharia Estrutural dedicado.

No Archicad você pode conseguir continuidade no Modelo Analítico Estrutural com o auxílio de diferentes ferramentas, recursos e fluxos de trabalho.

Verifique todas as etapas abaixo. É necessário segui-las para obter um Modelo Analítico Estrutural gerado automaticamente e totalmente contínuo.

Etapa 1 - Requisitos que você precisa obedecer

Antes de começar a trabalhar com o Modelo Analítico Estrutural no Archicad, é necessário garantir que todos os requisitos sejam obedecidos no modelo físico. Para isso, verifique o seguinte:

• Os requisitos que você precisa obedecer no Archicad para gerar um Modelo Analítico Estrutural integrado correto
• Os requisitos das configurações de exibição corretas no Archicad, antes de ativar a visualização do Modelo Analítico Estrutural

Etapa 2 - Verificação da Qualidade do Modelo Físico

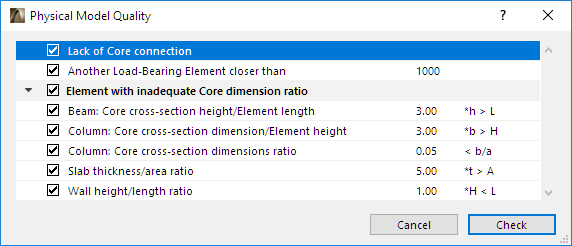

Use essa ferramenta para verificar a adequação do modelo físico para a geração do Modelo Analítico Estrutural no Archicad. É possível acessar esta ferramenta em Projeto > Verificação de Modelo> Verificação de Qualidade do Modelo Físico.

Essa ferramenta contém uma lista de verificação de parâmetros. Essas verificações se concentram na adequação da construção física dos elementos, independentemente de sua função estrutural, exceto por um parâmetro, a saber, Outro Elemento Estrutural Mais Próximo. Cada parâmetro é descrito brevemente no Guia de Referência, consulte Parâmetros de Verificação de Modelo Físico.

Essa ferramenta considera apenas os elementos visíveis, que podem ser limitados pela seleção ou pelas configurações de visualização. Se você executar a verificação com alguns elementos selecionados, somente os elementos selecionados serão verificados.

Etapa 3 - Regras de Geração de Modelo Analítico Estrutural

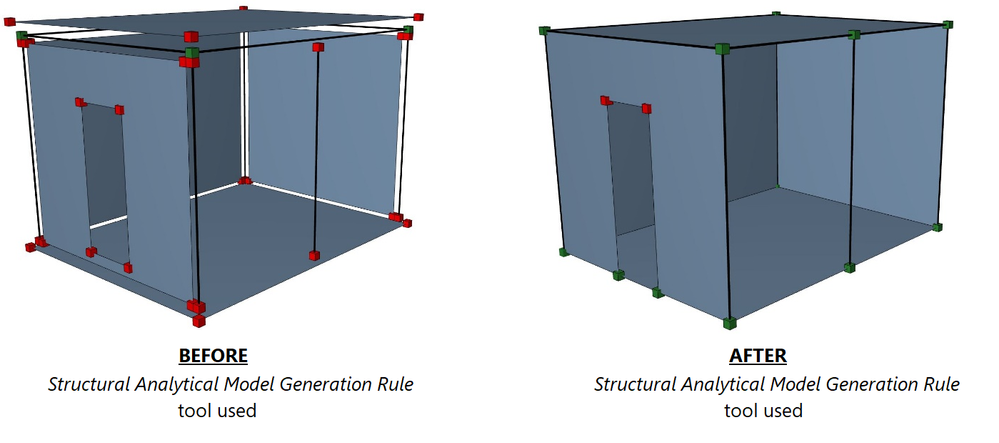

Uma vez cumpridos os requisitos no Archicad, o Modelo Analítico Estrutural é gerado automaticamente a partir do modelo físico. Por padrão, o Modelo Analítico Estrutural é gerado no centro da massa da seção central dos elementos. O modelo padrão pode ser modificado facilmente com ajustes orientados por regras para obter o modelo analítico estrutural contínuo necessário. Essas regras ajustam a geometria do modelo analítico dos elementos estruturais e certas definições de liberação de terminação/borda. O objetivo é otimizar o modelo analítico estrutural para torná-lo correto e compatível com o software de análise de elementos finitos externo.

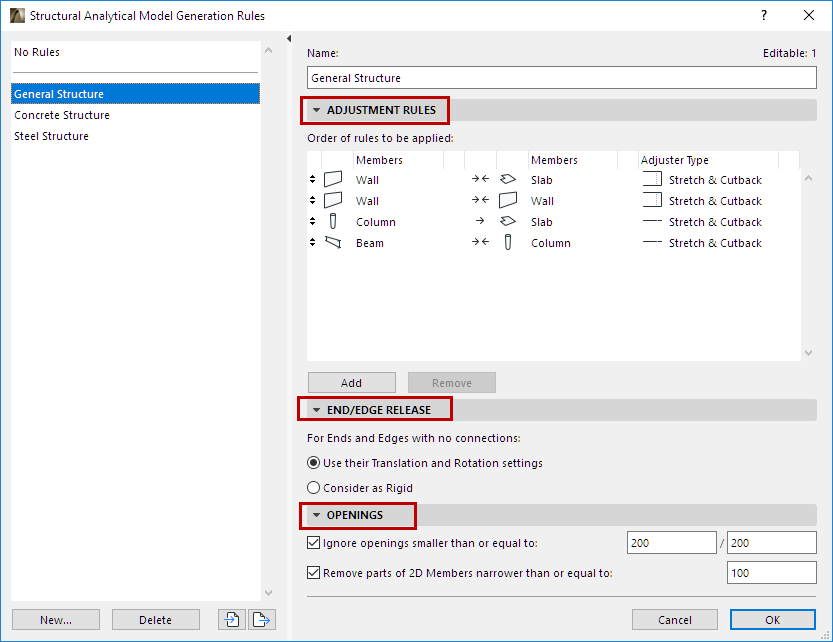

É possível acessar a ferramenta Regra de Geração de Modelo Analítico Estrutural no menu Modelagem simplesmente escolhendo-a na barra de ferramentas Modelo Analítico Estrutural de acordo com a figura abaixo.

As atuais Regras de Geração entram em vigor automaticamente sempre que você ativa a visualização do Modelo Analítico Estrutural.

Cada conjunto de Regras de Geração inclui:

• Regras de Ajuste
  Essas regras otimizam a estrutura de carga para exportação para um software externo de análise de elementos finitos. A continuidade do modelo é uma obrigação no software de análise para que se possa executar cálculos de análise estrutural.
  Para obter mais informações sobre as Regras de ajuste, verifique todas as informações abaixo:
  • Como configurar regras de ajuste
  • Tipos e opções de ajustadores disponíveis
  • Alguns exemplos gerais de regras de ajuste e seu uso

• Liberações de terminação/borda
  Use isso para definir como o software de análise estrutural deve interpretar os valores de liberação das terminações ou bordas que não têm conexões com outros elementos estruturais.
  Para obter mais informações relacionadas à Liberação de terminação/borda, consulte a seção Liberação de terminação/borda (Regras de Geração) no Guia de Referência do Archicad 24

• Filtragem de aberturas
  Use essa opção para filtrar aberturas e faixas estreitas que podem ser ignoradas do ponto de vista estrutural nos elementos estruturais como Lajes, Paredes e Telhados. Esse ajuste não se aplica às Vigas e Pilares.
  Para obter mais informações sobre a filtragem de aberturas, consulte a seção Filtrar Aberturas do Modelo Analítico Estrutural no Guia de Referência do Archicad 24

Etapa 4 - Verificação da Qualidade do Modelo Analítico Estrutural

Utilize esta ferramenta para verificar novamente a adequação do modelo analítico estrutural antes da troca do modelo com o software externo de análise de elementos finitos.
É possível acessar esta ferramenta em Modelagem > Verificação de Modelo > Qualidade do Modelo Físico.

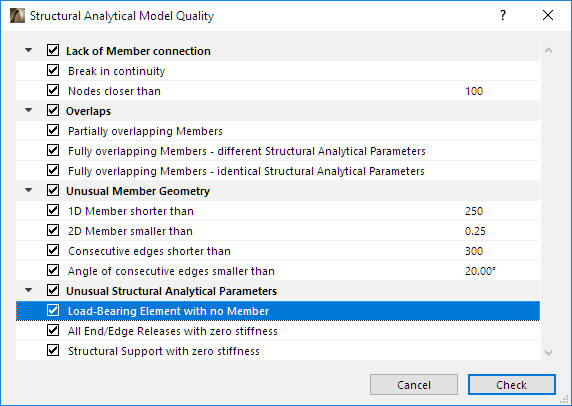

Essa ferramenta contém uma lista de verificação de parâmetros. Essas verificações se concentram e consideram somente a adequação do Modelo Analítico Estrutural dos elementos estruturais e não o Modelo Físico dos elementos, exceto um parâmetro, a saber, Elemento Estrutural sem Membro. Cada parâmetro é descrito brevemente no Guia de Referência, consulte Verificação da Qualidade do Modelo Analítico Estrutural.

Essa ferramenta considera apenas os elementos visíveis, que podem ser limitados pela seleção ou pelas configurações de visualização. Se você executar a verificação com alguns elementos selecionados, somente os elementos selecionados serão verificados.

Etapa 5 - Aprimoramentos adicionais do Modelo Analítico Estrutural

Antes de compartilhar o modelo analítico estrutural com um software externo de análise de elementos finitos, é possível fazer outros aprimoramentos de acordo com seus requisitos. Para obter mais informações, confira todas as ferramentas abaixo e as configurações possíveis:

• Apoio Estrutural
  Use esta ferramenta para definir as condições de apoio para o seu Modelo Analítico Estrutural no Archicad. Esses elementos serão específicos de seus elementos hospedeiros e visíveis apenas na visualização do Modelo Analítico Estrutural.
  Para obter mais informações, consulte a seção Apoios Estruturais no Guia de referência.

• Vínculos Estruturais
  Use esta ferramenta para conectar seus membros analíticos estruturais para indicar como as cargas aplicadas são transferidas entre cada membro estrutural. Esses elementos serão específicos de seus elementos hospedeiros e visíveis apenas na visualização do Modelo Analítico Estrutural.
  Para obter mais informações, consulte a seção Vínculos estruturais no Guia de referência.

• Uso da Paleta Flutuante na visualização do Modelo Analítico Estrutural.
  Na visualização do Modelo Analítico Estrutural com a ajuda da Paleta Flutuante, é possível personalizar facilmente por meio de ajustes manuais a excentricidade do modelo analítico estrutural ou as condições da borda.
  Para obter mais informações, consulte:
  • Definição de excentricidade;
  • Configurações de liberação de terminação/borda;
  • Como definir liberações personalizadas para cada borda dos membros estruturais do plano.

Com base em todas as etapas acima, agora você está pronto para compartilhar seu Modelo Analítico Estrutural com um software externo de análise de elementos finitos. Para um fluxo de trabalho bem-sucedido de troca de modelos, consulte o artigo Troca de Modelo Analítico Estrutural.
