terreno com problemas na emissão IFC

[victor rocha]

Olá!

Realizei uma emissão de IFC com um tradutor já consolidado (já foi usado em outras emissões e funcionou corretamente) mas ao abrir o arquivo emitido no software "solibri", identifiquei que o terreno, modelado com o elemento "malha", não tinha sido emitido.

Como já havia feito uma emissão parecida em outro projeto, vi que, nesse projeto antigo, a malha do terreno estava classificada como IfcSlab, diferente d arquivo novo em que ocorreu o erro, em que a malha apresentava o IfcBuildingElementProxy.

Tentei verificar nos tradutores, mas sem sucesso. Alguém saberia me dizer como resolver isso?

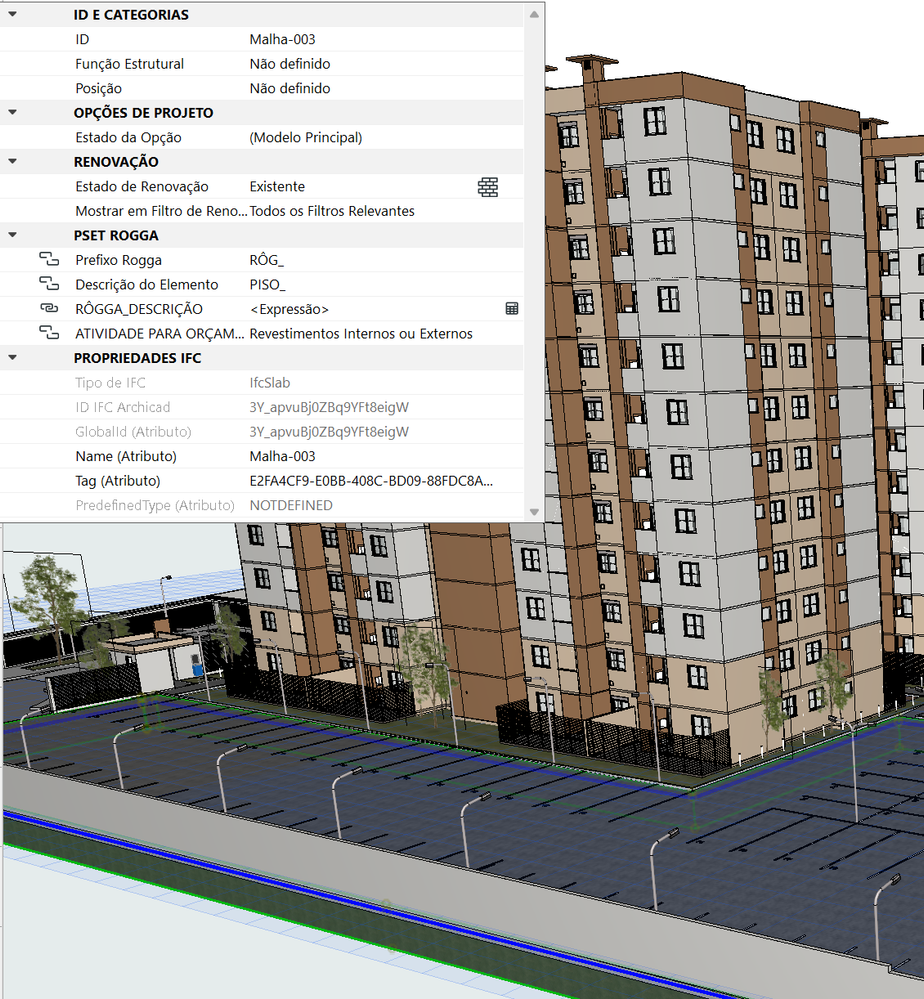

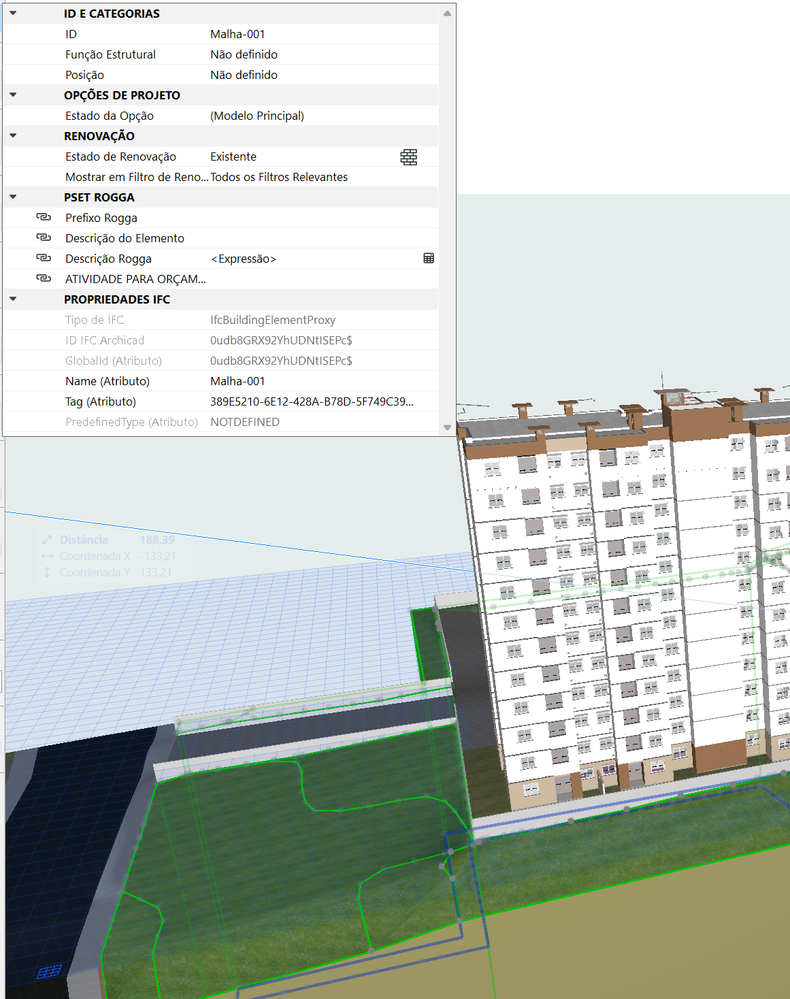

Segue abaixo as imagens do terreno e sua classificação.

[Ricardo Heim]

Olá, existe uma classificação IFC especifica para malha de terreno que é a "Geometria de terreno", não sei como está configurado o seu tradutor, mas pode ser que resolva. Pode ser um bug da malha também, às vezes uma malha muito complexa com muitas operações de elementos sólidos pode aumentar a chance de bugs. Mas tenta fazer alguns testes, copiar a malha para o lado, apagar todas as operações de elementos sólidos e exportar para ver se aparece, e vai testando, também abrir em outro visualizador BIM para ter certeza que não é problema de compatibilidade com o solibri (duvido muito, mas não custa tentar)

[Victor_Tatrai · Accepted solution]

Olá @victor rocha ,

Esse é um probleminha bastante comum e a solução é bem simples e fácil.

Isso geralmente acontece porque o Material de Construção que você utilizou provavelmente está configurado para não participar na detecção de colisão. E no seu tradutor IFC, na Conversão de Geometria, provavelmente está configurado para não exportar os elementos modelados com materiais de construção que não participam de detecção de colisão.

Então vc pode resolver de duas formas, ou altera a configuração do Material de Construção para então participar da detecção de colisão, ou configura o tradutor IFC para exportar esses materiais.

Vê se resolve e avisa aqui por favor! Abraço!

[victor rocha]

Muito obrigado, xará!

Era exatamente esse o problema. Fiz a mudança dentro do material de construção e deu certo.

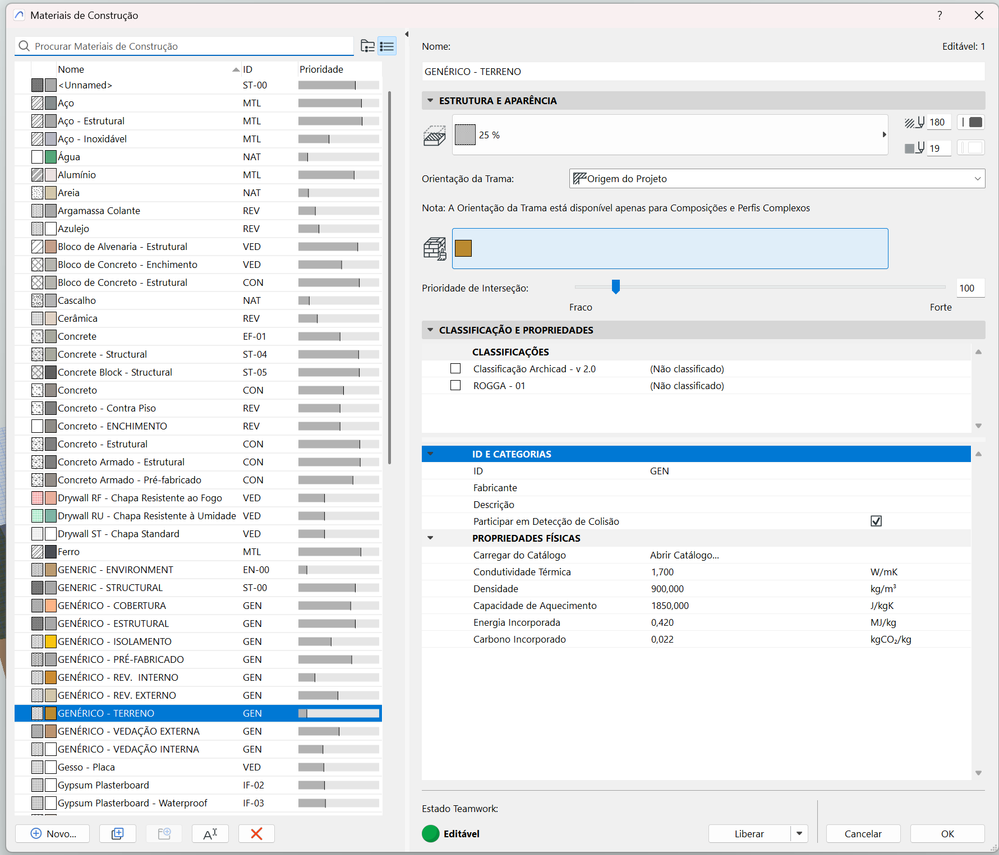

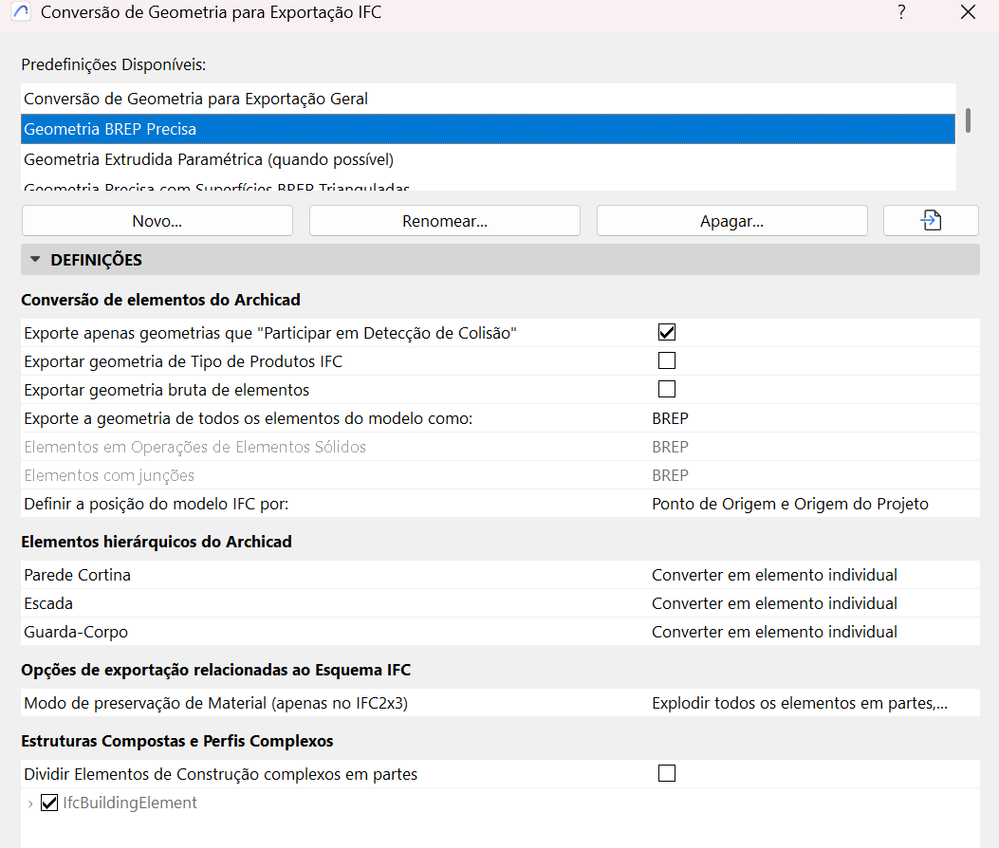

Abaixo a imagem do material já configurado para participar da detecção de colisão e, a o lado, o tradutor configurado para exportar apenas o elementos que participam da detecção de colisão.

Abraço!
