Como as paredes são conectadas

Rita Gurjao
Community Manager
Community Manager

Para controlar a junção das paredes, 4 ferramentas e definições principais estão disponíveis no Archicad. Neste artigo, aprenderemos mais sobre elas, que são:



A Linha de Referência: Apenas as paredes com Linhas de Referência unidas serão conectadas;

O Número de Interseção da Camada  pode ser usado para evitar interseção;

A Ordem de Junção controla junções onde três ou mais paredes de igual prioridade estão conectadas;

A Conexão Baseada em Prioridade garante que diferentes camadas de uma parede composta sejam unidas corretamente.



A Linha de Referência



A primeira coisa que você precisa ter certeza é que as Linhas de Referência das Paredes estão conectadas. A Linha de Referência não é visível por padrão. Ele aparece em azul quando você seleciona a parede ou se você ativa Visualização > Opções de Visualização na Tela > Linhas de Referência de Paredes e Vigas. Neste caso, uma linha preta com uma seta ficará visível mesmo que a parede não esteja selecionada. O que a seta significa? As setas mostram a direção de uma parede. Para uma ligação adequada não basta que as paredes colidam, é necessário que as suas Linhas de Referência se juntem ou se cruzem.

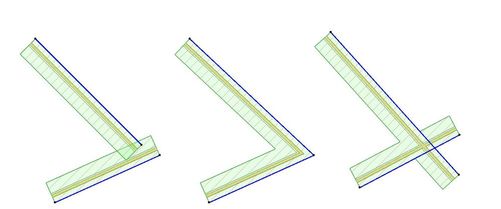

As paredes colidem mas as suas Linhas de Referência não se unem e não se cruzam. As Linhas de Referência das paredes se conectam. As Linhas de Referência das paredes se conectam

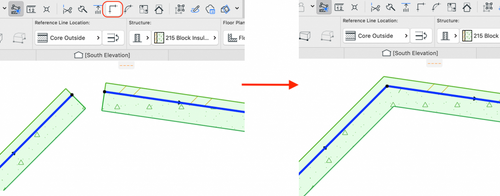

Se você ativar a função Auto-Interseção (ativada por padrão), as linhas de referência das paredes que se interceptam serão automaticamente estendidas para que se juntem. Você pode ativar e desativar esta função no menu Opções.

Nota: Se você deseja cruzar dois elementos existentes com um clique, selecione os dois elementos e use o comando "Intersectar".






Número de intersecção de camadas



Se você quiser evitar que certos elementos se conectem, use os Vegetais para evitar interseções. Cada elemento no Archicad possui um Vegetal atribuído:

  • Se duas paredes pertencem a dois Vegetais diferentes com números de Interseção de Vegetais diferentes, elas não serão conectadas;
  • Elementos de interseção que pertencem ao mesmo Grupo de Interseção de Vegetais (eles têm o mesmo Número de Interseção de Vegetais) serão unidos, desde que sejam desenhados corretamente (eles se unem ou se cruzam conforme discutido acima);
  • Dois elementos definidos no grupo de interseção 0 NÃO serão conectados.






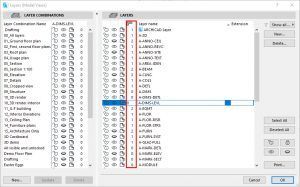

Para alterar os números de Interseção de Vegetais, abra a caixa de diálogo de Definições de Vegetais. Vá para Documentação > Vegetais > Definições de Vegetais ou use o atalho: Ctrl+L.



Ordem de junção

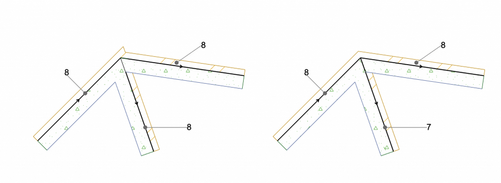

Quando 3 ou mais paredes da mesma Prioridade se encontram (suas Linhas de Referência se conectam) em um cruzamento, o cruzamento é considerado como um grupo de diversas conexões bidirecionais. A ordem de sua conexão depende da Ordem de Junção.

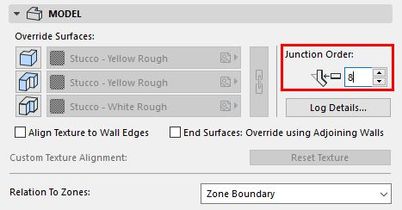

Defina a Ordem de Junção no painel Modelo da caixa de diálogo de Definições de Parede.






Conexão Baseada em Prioridade

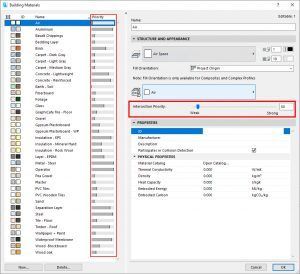

No caso de paredes mistas, não basta a conexão das paredes, é também uma questão como se conectam as diferentes camadas (Isolamento, Reboco, etc.), qual o material que tem Prioridade sobre o outro. As diferentes camadas das Estruturas Compostas no Archicad são definidas pelos Materiais de Construção. Os Materiais de Construção têm um valor de Prioridade de Intersecção que é definido em  Opções > Atributos do Elemento > Materiais de Construção.

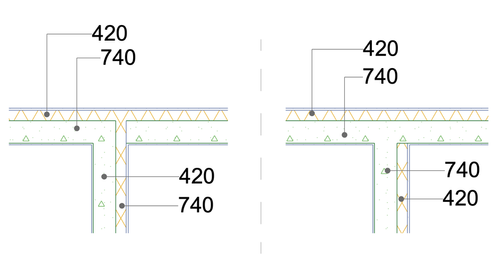

A interseção resultante depende das Prioridades de Interseção do Material de Construção dos elementos, definidas na caixa de diálogo Materiais de Construção. A camada com Material de Construção com Prioridade de Interseção mais alta cortará aquele com Prioridade mais baixa.






Dica: Se você selecionar a Parede Composta e depois abrir a caixa de diálogo Material de Construção, os Materiais de Construção usados ​​serão destacados.



+1 Visualização > Opções de Visualização na Tela



O  comando Visualização > Opções de Visualização na Tela produz uma lista de itens (geralmente auxilia na edição) que podem ser mostrados ou ocultados na tela, dependendo de suas preferências. Nesse menu, você pode encontrar duas opções relativas às intersecções de paredes:



Limpar interseções de Paredes e Vigas



Ativa e desativa o modo de limpeza de parede e interseção de viga.



Linhas de Referência de Parede e Viga



Alterna entre a exibição de paredes e vigas com suas Linhas de Referência e suas linhas de contorno.

Nota: Se estiver ativado, as Linhas de Referência também ficarão visíveis na saída impressa.
