Este artigo faz parte de uma série de artigos sobre o desenvolvimento de um Projeto Legal com Archicad. No primeiro artigo nós apresentamos a construção do terreno e a extração de seu quantitativo de área. Com o terreno modelado agora podemos calcular todos os índices urbanísticos do nosso projeto. Neste artigo vamos desenvolver a modelagem e cálculo de área permeável.
O modelo utilizado nas imagens ilustrativas deste artigo foram desenvolvidos pela SALTE - SALA TÉCNICA SOB DEMANDA e pertencem a projetos construídos integralmente em Archicad 26 passando por todas as etapas de projeto. Os procedimentos aqui adotados também fazem parte dos Procedimentos Operacionais da SALTE e atendem às nossas necessidades. Sempre avalie se o método apresentado também atende às suas.
Área Permeável e objetivo de modelagem
A área permeável de uma edificação se trata da área onde a água pode se infiltrar no solo. Geralmente trabalhamos com áreas 100% permeáveis ou impermeáveis. No entanto, é possível categorizamos áreas com permeabilidade reduzida como 25%, 50% ou 75%. A área permeável é elemento a ser calculado de forma bidimensional a partir de Planta Baixa, desconsiderando desníveis ou inclinações do terreno. Em resumo temos o seguinte:
- Elemento bidimensional que desconsidera possíveis desníveis ou inclinações;
- Elemento existente, mas não construtivo pois não interage com elementos tridimensionais do modelo;
- Geralmente será modelado em um único piso;
- Visível apenas em Planta Baixa, inexistindo alturas;
- Necessita receber identificação por ID;
- Pode necessitar percentual de permeabilidade;
- Necessita ser dimensionado para auditoria de órgão competente;
- Necessita extração de quantitativo de área em m².
A partir dos elementos apresentados podemos construir objetivos de nossa modelagem:
1. Modelar elementos bidimensionais vinculados ao ponto de vista em Planta;
2. Identificar e dimensionar elementos modelados a partir de cotas lineares e de ângulo a partir de vértices e arestas do elemento;
3. Quantificar área de elemento modelado e somar total de área existente no projeto.
Modelagem e documentação de Área Permeável
A partir dos objetivos de nossa modelagem, podemos definir as ferramentas que serão utilizadas em nossa construção. A modelagem de Área Permeável pode ser feita com a ferramenta Trama ou com a ferramenta Zona. Como não necessitamos de informação volumétrica, não optamos pela Zona e escolhemos o uso da Trama em nossos procedimentos operacionais por aqui. No entanto, vale algumas ressalvas:

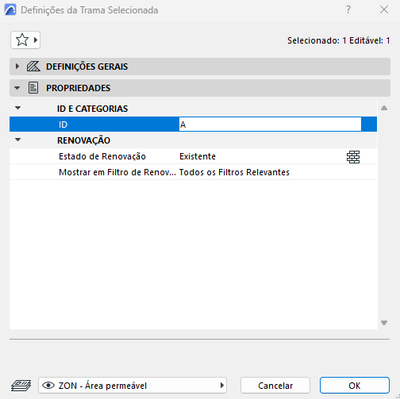

A ferramenta Trama não recebe Classificação ou Propriedades. Deste modo, não é possível inserir informações adicionais ao ID no elemento. Caso você tenha interesse em inserir ID do elemento e, por exemplo, percentual de permeabilidade, você pode usar a ferramenta Zona. Por aqui manteremos com a ferramenta Trama para evitar que o elemento interaja em 3D com qualquer outro.

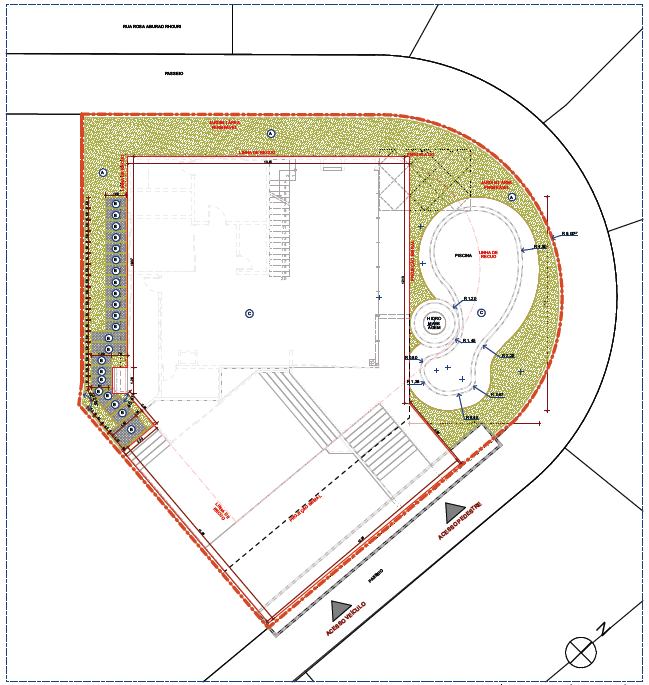

Com a ferramenta Trama selecionada modelamos todos os polígonos relevantes separando por IDs em sequência alfabética. Como iremos gerar uma planta de memorial de Área Permeável, foram criados um conjunto de vegetais para modelagem e anotações de área permeável que foram salvos como visíveis em Combinação de Vegetais própria.
Extração de informações de Área Permeável

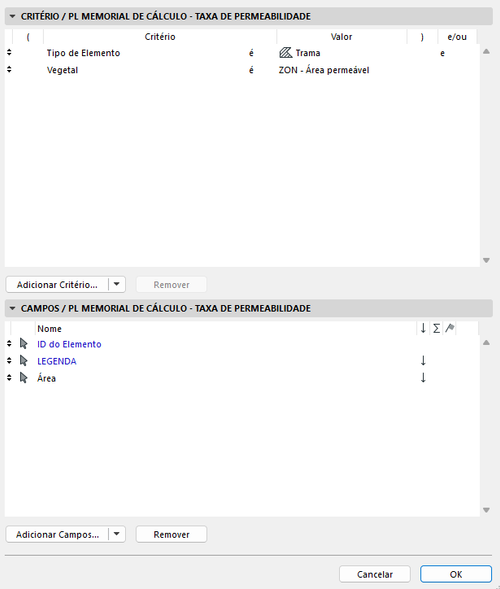

Com a modelagem e documentação finalizada, hora de extrair quantitativos e informações do nosso modelo. Para isso, criamos um Mapa que tem como Critério o "Vegetal" e o elemento "Trama". Como campo obrigatório, temos a necesidade de ID e Área. Caso queira, você pode adicionar um campo de texto personalizado.

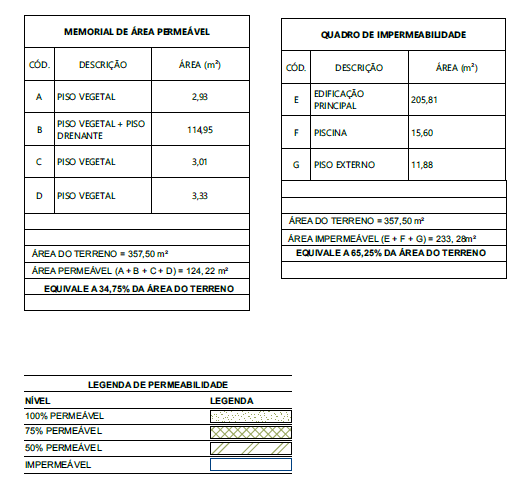

O resultado final em prancha mescla Mapas e folhas de trabalho. No Mapa nós concentramos informações referentes a quantitativos variáveis. Em Folhas de Trabalho, criamos quadros de informações não variáveis como legendas e descrições gerais.
Ao finalizarmos o desenvolvimento, estabelecemos o armazenamento de Área Permeável total em Informações do Projeto como procedimento operacional padrão e boa prática. Desse modo, podemos reunir todas as principais informações do projeto em um único quadro de parâmetros urbanísticos com informações automáticas, mas o construímos ao final do desenvolvimento para evitar erros de preenchimento.
Gostaria de conversar sobre esse método ou compartilhar outra forma de fazê-lo? Fique a vontade para apresentar a sua abordagem criando uma nova postagem em nossos fóruns. Não esqueça de marcar o meu perfil para que possamos conversar!
