Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Diego Barreto como fazer um Projeto Legal com Archicad: Área do Terreno.
Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.
Muito se fala sobre a facilidade de concepção arquitetônica com Archicad. Como um bom software BIM, ele também é conhecido pela capacidade de desenvolvimento de projetos executivos técnicos e precisos. Mas e quanto ao desenvolvimento de documentos para aprovação em órgãos competentes?
É comum que novos usuários de Archicad alcancem com facilidade um projeto básico ou mesmo um executivo, mas fiquem em dúvida sobre como desenvolver projetos para aprovação. Pensando nisso, vamos abordar os entregáveis de um Projeto Legal de arquitetura em uma série de artigos. Em cada um deles nós vamos aprender um pouco sobre este tipo de projeto que passa por Área do terreno, Área Construída, Área Permeável e Taxa de Ocupação. Ao final dessa série, espero que você seja capaz de tomar decisões para o desenvolvimento de seus próprios projetos nesta fase de aprovação.
Antes de começarmos, um aviso sobre procedimentos operacionais:
Ao abordar temas em torno da modelagem da informação da construção em Archicad, não necessariamente temos certo e errado. Não há necessariamente o melhor procedimento para determinada finalidade. Antes de decidir se este é o melhor método ou se faz sentido para seu trabalho, você deve ter em mente se faz sentido para os objetivos de modelagem, o contexto e a complexidade do seu modelo. Estas são palavras chave para a tomada de decisões sobre qual procedimento utilizar no desenvolvimento de um entregável em Archicad. O que irei apresentar aqui são parte dos procedimentos operacionais utilizados na SALTE - Sala Técnica sob demanda. Esta é a forma que modelamos para o nosso contexto de produção, mas estamos em constante revisão para alcançar a alta perfomance.
Primeiro passo: Área do Terreno
O primeiro passo é definir de que modo será extraída a área do terreno de seu modelo. Esta informação pode ser resultado de um elemento 3D ou mesmo de uma informação 2D. Sabendo disso, você deve decidir com base no que fizer mais sentido para o seu projeto.
Calculando a área em 3D
É comum modelarmos nossa topografia com a ferramenta Malha, então vamos começar pela extração de informação a partir de um elemento 3D. Vamos iniciar modelando uma malha de dimensões 3,00 x 3,00 m.

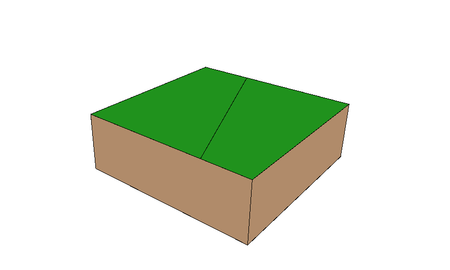

Vamos inserir uma linha em um lugar aleatório da malha utilizando a ferramenta Linha. Após isso, com a nossa malha e a própria ferramenta Malha selecionada, vamo manter o cursor sobre a linha e segurar a barra de espaço para ativar nossa Vara Mágia. Finalizando a modelagem, teremos uma malha com pelo menos uma curva de nível aplicada.

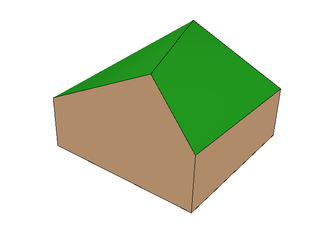

Como parte de nosso exemplo, vamos tornar a malha menos uniforme e em 2D ou 3D vamos inserir uma altura de 1m a nossa curva de nível.
Com esta definição realizada nós temos duas áreas possíveis de serem extraídas. A área de terra e a área de terreno. A primeira se trata de uma informação tridimensional e respeita a totalidade de dimensões da malha, já a segunda se trata de uma informação bidimensional e se concentra no calculável a partir da vista de topo.

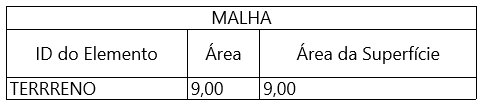

Para compreender melhor a diferença e decidir qual informação será extraída, criamos um Mapa que recebeu como Critério o "Tipo de Elemento" Malha e como Campo o "ID do elemento", a Área e a Área da superfície. Como resultados, extraímos as seguintes informações:
O campo que recebeu a propriedade Malha obteve como resposta a informação de 9m². O campo área de superfície obteve 11,13m². Se consideramos que nossa Malha tem uma dimensão bidimensional de 3,00 x 3,00 m e elevação na curva de nível, tratam-se de informações coerentes com o modelo. Também fica claro que usaremos a propriedade área pois o que nos interessa é a informação bidimensional.
Caso opte pela extração de informações a partir do elemento 3D, sugerimos aprimorar a gestão de informações inserindo o ID Terreno-Existente em sua malha e usando este ID como critério para o seu mapa.
Calculando a área em 2D
A depender da complexidade de seu modelo ou mesmo dos objetivos de modelagem da sua entrega, talvez faça mais sentido utilizar elementos 2D para a extração da área de seu terreno. Talvez você já tenha certeza que este é o método que deseja, mas talvez você ainda se pergunte quais seriam possíveis situações que não seria interessante usar o 3D. Por isso irei elencar alguns pontos antes de continuarmos:
- Você pode trabalhar em colaboração openBIM em que outro profissional está responsável pela malha topográfica. Usar um elemento 2D evita manter um IFC constantemente arquivo em seu modelo de autoria;
- Você pode trabalhar com o arquitetônico de uma única construção em um grande terreno gerenciado por uma equipe de urbanismo. Inserir o terreno pode não fazer sentido para seu trabalho;
- O terreno original pode ser pesado demais e para otimizar o desenvolvimento arquitetônico, você pode mante-lo em 3D em um arquivo a parte.
Dado alguns motivos para a não utilização do modelo 3D, vamos para o procedimento em caso de extração de área em 2D.

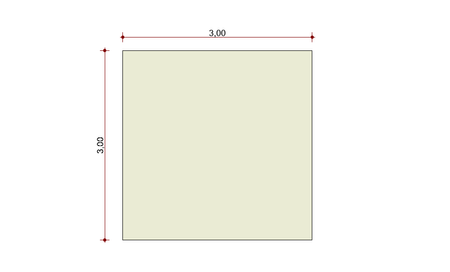

O procedimento é muito semelhante, mas em substituição a ferramenta Malha, usaremos a ferramenta Trama. De mesmo modo, modelaremos uma trama com ID personalizado em dimensões 3,00 x 3,00 m. Sendo uma ferramenta estritamente 2D, ela não receberá nenhuma dimensão de altura.
Em nosso Mapa, o mesmo utilizado para a Malha, substituiremos o critério de Malha para Trama. O resultado será 9m² para a área e para a área de superfície. Novamente, manteremos o uso da mesma propriedade para facilitar a assimilação de nossos procedimentos operacionais.
Armazenando informações do terreno
Com a informação da área do terreno calculada e disponível, resta compreender onde a informação será armazenada. O Archicad disponibiliza três locais diferentes para armazenamento de informações: Mapas (como demonstrado), Folhas de Trabalho e Informações de Projeto.

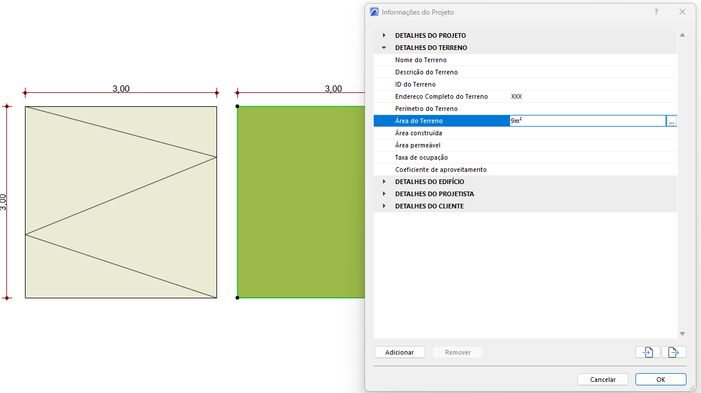

Aqui serei mais direto e explicarei onde armazenamos esta informação nos procedimentos da SALTE. Seguindo o princípio de centralidade de dados no modelo para maior eficiência na gestão de informações, todas as informações burocráticas e necessárias para identificação, validação e aprovação do projeto são centralizadas em Informações do Projeto. Para acessar este recurso, basta seguir em Arquivo > Informações > Informações do Projeto. Após calculada e validada, a informação deve ser mantida aqui para garantir a conferência e uso da informação como dado em prancha ou memorial em etapas posteriores.
Pronto! Se você chegou até aqui, já temos nossa área do terreno modelada, validada e armazenada. Com esta informação armazenada podemos ir além e partir para os cálculos de Área Construída, Área Permeável e Taxa de Ocupação.
Gostaria de conversar sobre esse método ou compartilhar outra forma de fazê-lo? Fique a vontade para apresentar a sua abordagem criando uma nova postagem em nossos fóruns. Não esqueça de marcar o meu perfil para que possamos conversar!
