In Archicad haben Sie die Möglichkeit, die Eigenschaften aus Archicad für den Export den gewünschten IFC-Eigenschaften für komplette Elemente oder einzelnen Schichten zuzuordnen.
Dieser Beitrag zeigt, wie Sie:
Dieser Beitrag zeigt, wie Sie:
- Archicad-Eigenschaft oder Bauteilinformation einem Bauteil zuordnen
- Archicad-Eigenschaft oder Bauteilinformation einer Schicht zuordnen
- Baustoff-Eigenschaft einer Schicht zuordnen
Wo finde ich diesen Befehl?
Wie eine Archicad-Eigenschaft oder Bauteilinformation einem Bauteil für den IFC-Export zugeordnet wird:
Erstellen Sie zunächst eine neue Archicad-Eigenschaft.
- Öffnen Sie den Eigenschaften-Manager unter Optionen > Eigenschaften-Manager ... oder direkt über auf das Icon in der Symbolleiste.
- Erstellen Sie eine neue Eigenschaft:
- Eigenschaftenname: Seriennummer
- Zur Gruppe Hinzufügen: Türen + Tore + Fenster
- Für den Datentyp wählen Sie Zeichenfolge
- Stellen Sie diese Eigenschaft für folgende Klassifizierungen und deren Unterelemente zur Verfügung:
- Tür / Tor
- Fenster / Dachfenster / Lichtkuppel
- Tür / Tor
- Bestätigen Sie mit OK
Öffnen Sie den IFC-Übersetzer unter Ablage > Interoperabilität > IFC > IFC-Übersetzer...

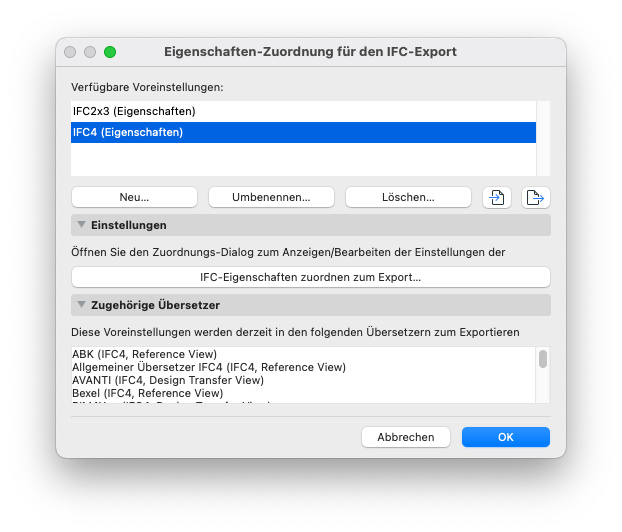

Die bei der IFC-Übersetzer verwendete Voreinstellung (IFC4 (Eigenschaften)) ist bereits ausgewählt im Bereich Verfügbare Voreinstellungen. Beachten Sie, dass dieser Voreinstellung unter Umständen auch in anderen IFC-Übersetzern verwendet wird.
- Wählen Sie den gewünschten Übersetzer in der Kategorie Übersetzer zum Export aus
- Öffnen Sie die Eigenschaften-Zuordnung auf der rechten Seite über die Schaltfläche ...
Die bei der IFC-Übersetzer verwendete Voreinstellung (IFC4 (Eigenschaften)) ist bereits ausgewählt im Bereich Verfügbare Voreinstellungen. Beachten Sie, dass dieser Voreinstellung unter Umständen auch in anderen IFC-Übersetzern verwendet wird.
- Klicken Sie auf die Schaltfläche IFC-Eigenschaften zuordnen zum Export...
- Klicken Sie unter IFC-Einheiten auf IfcDoor
- Öffnen Sie unter IFC-Eigenschaften die Gruppe Pset_ManufacturerOccurrance

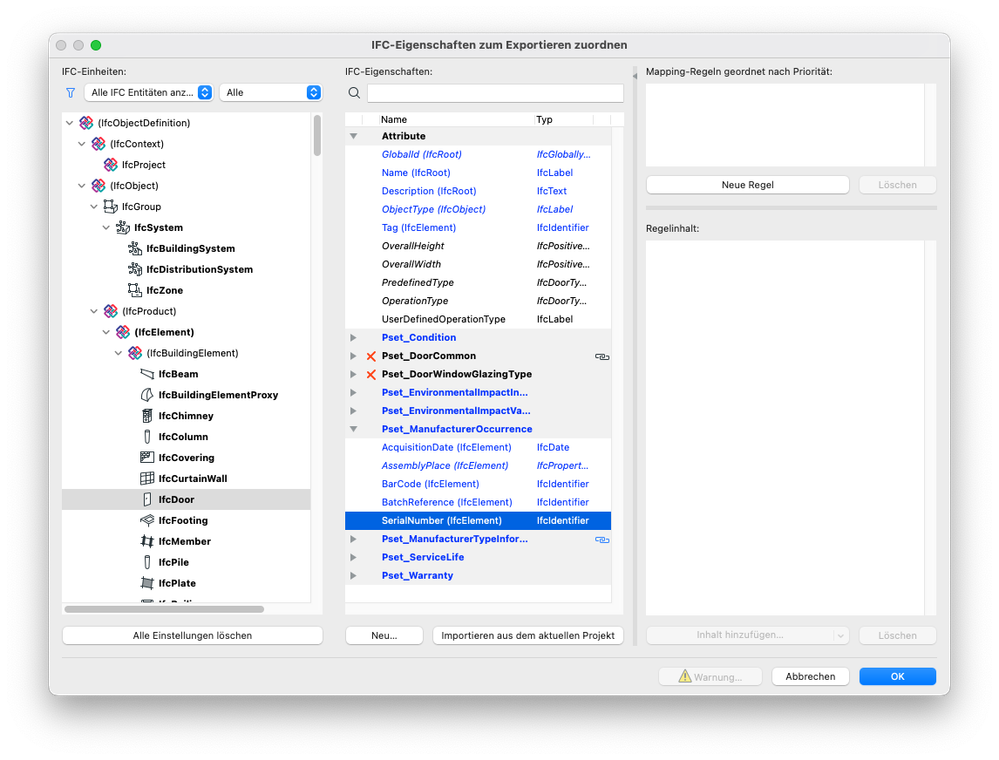

- Wählen Sie die IFC-Eigenschaft SerialNumber
- Erstellen Sie unter Mapping-Regeln geordnet nach Priorität eine Neue Regel

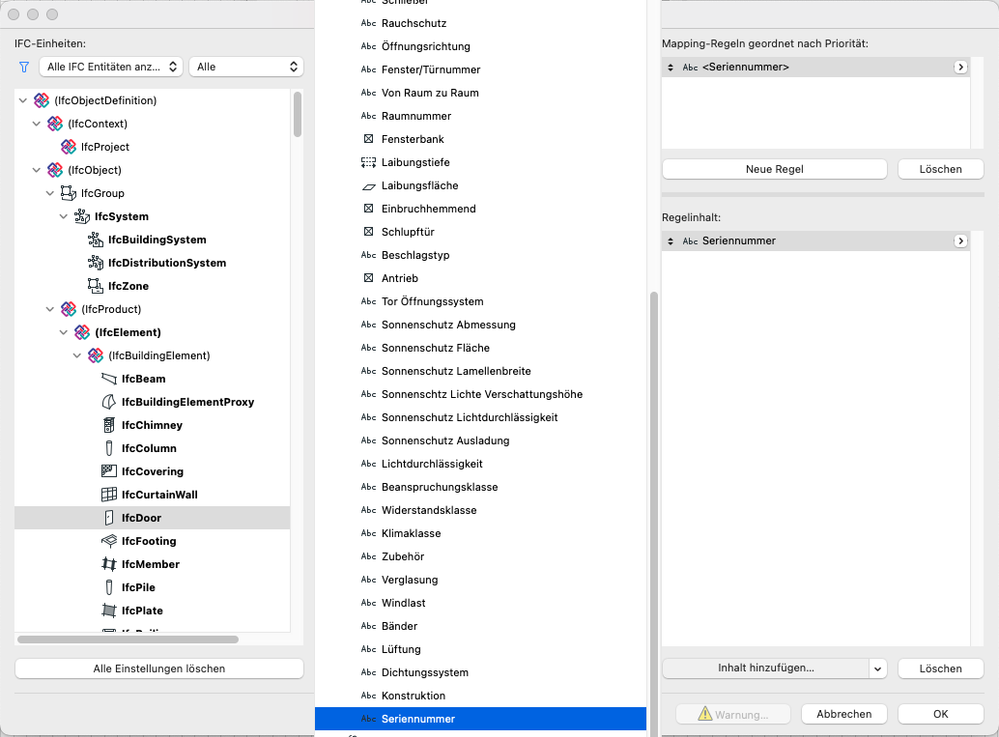

- Unter Regelinhalt klicken Sie auf Inhalt hinzufügen... und wählen Sie die Eigenschaft Seriennummer unter Eigenschaften / Türen + Tore + Fenster aus
- Klicken Sie auf Hinzufügen
Damit wird die Archicad-Eigenschaft Seriennummer für den IFC-Export der IFC-Eigenschaft SerialNumber für die IFC-Entität IfcDoor/IfcTür zugeordnet.
Analog können Sie auch weitere Eigenschaften anderen IFC-Entitäten zuordnen.
Wie eine Archicad-Eigenschaft oder Bauteilinformation einer Schicht für den IFC-Export zugeordnet wird:
- Klicken Sie unter IFC-Einheiten auf IfcBuildingElementPart
- Klicken Sie im Bereich IFC-Eigenschaften: auf die Schaltfläche Neu...

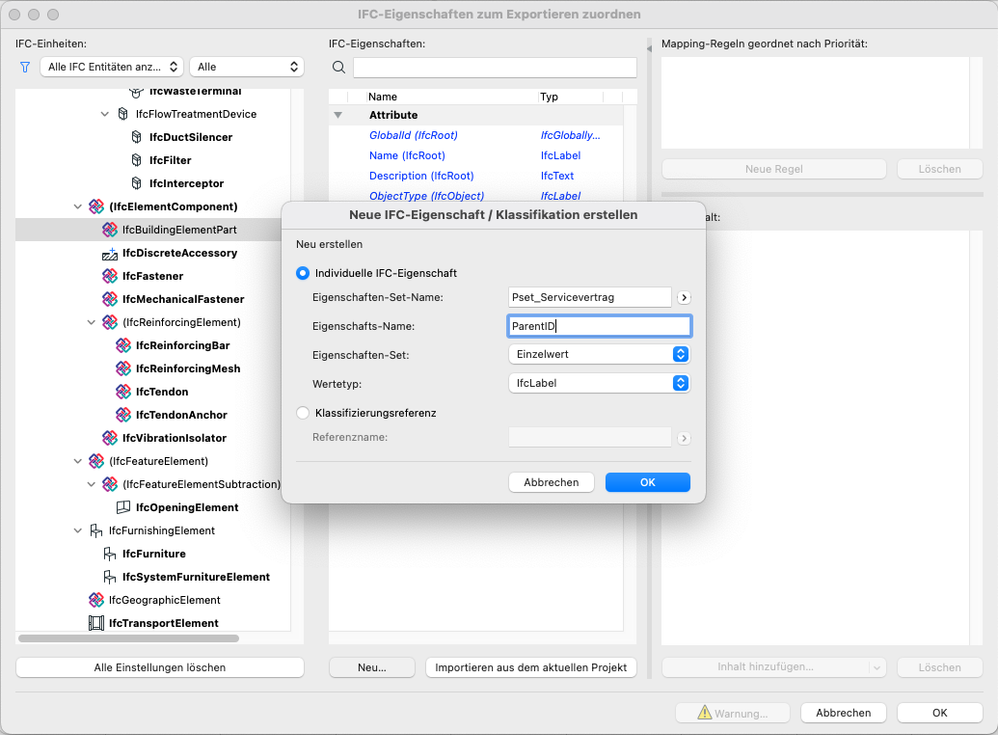

- Wählen Sie unter Neu erstellen Individuelle IFC-Eigenschaft
- Vergeben Sie einen gewünschten Eigenschaften-Set-Name (Pset_Servicevertrag) und Eigenschafts-Name (ParentID)
- Bestätigen Sie mit OK
- Erstellen Sie unter Mapping-Regeln geordnet nach Priorität eine Neue Regel
- Wählen Sie nun über das Pfeil-Symbol aus, dass sich diese Mapping-Regel Nur für Elementkomponenten ausgeführt wird
- Basierend auf dem Regelinhalt: Elementinformationen werden automatisch nur auf Elemente, Schichtinformationen nur auf Komponenten geschrieben
- Nur für Elementkomponenten: Alle Informationen werden nur dann geschrieben, wenn es sich um eine Komponente (Schicht) handelt
- Klicken Sie nun unter Regelinhalt auf Inhalt hinzufügen... und wählen Sie unter Allgemein die Eigenschaft Externe IFC ID aus
- Klicken Sie auf Hinzufügen
Jetzt wird die Archicad-Eigenschaft Externe IFC ID für den IFC-Export der IFC-Eigenschaft ParentID für die IFC-Entität IfcBuildingElementPart zugeordnet und die Schichten mehrschichtiger Bauteile tragen die GUID des Bauteils, dem sie entstammen.
Wie eine Baustoff-Eigenschaft einer Schicht für den IFC-Export zugeordnet wird:
- Klicken Sie unter IFC-Einheiten auf IfcBuildingElementPart
- Klicken Sie im Bereich IFC-Eigenschaften: auf die Schaltfläche Neu...
- Wählen Sie unter Neu Erstellen Individuelle IFC-Eigenschaft

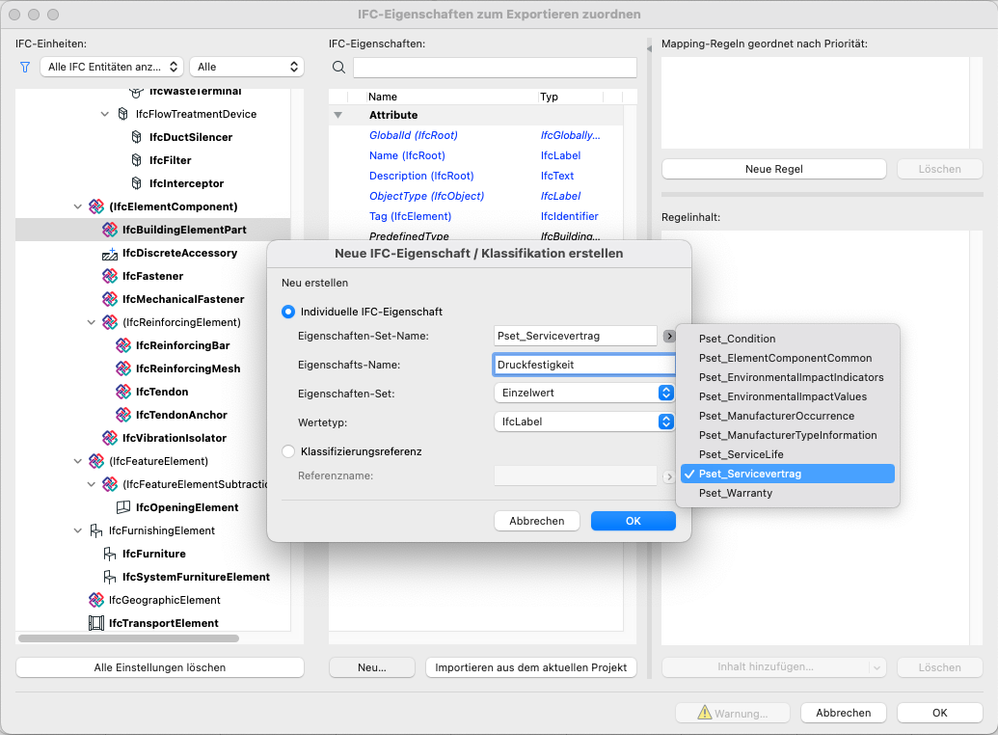

- Wählen Sie ein bereits bestehendes Eigenschaften-Set oder vergeben Sie einen gewünschten Eigenschaften-Set-Name (hier: Pset_Servicevertrag)
- Vergeben Sie einen gewünschten Eigenschafts-Name (hier: Druckfestigkeit)
- Erstellen Sie unter Mapping-Regeln geordnet nach Priorität eine Neue Regel
- Wählen Sie nun über das Pfeil-Symbol aus, dass diese Mapping-Regel Nur für Elementkomponente angewendet wird
- Klicken Sie nun unter Regelinhalt auf Inhalt hinzufügen... und wählen Sie unter Eigenschaften > Baustoff-Eigenschaften die Eigenschaft MW - Druckfestigkeit aus
- Klicken Sie auf Hinzufügen
Jetzt wird die Archicad-Eigenschaft MW - Druckfestigkeit beim IFC-Export der IFC-Eigenschaft Druckfestigkeit für die IFC-Entität IfcBuildingElementPart zugeordnet und Schichten mehrschichtiger Bauteile mit einem Mauerwerks-Baustoff tragen diese Eigenschaft.
Wenn Sie die Typ-Zuordungen für Schichten nutzen, können Sie Eigenschaften nicht nur für IfcBuildingElementPart, sondern auch anderen IFC-Typen wie z.B. IfcWall zuordnen.
Die Screenshots wurden in Archicad Version 26 erstellt
