HKLSE und Archicad 24 Update 2

Fritz Schupferling
Graphisoft
Graphisoft
Der HKLSE Modeller ist seit Archicad 24 Bestandteil von Archicad. Das zweite Update von Archicad 24 enthält wichtige HKLSE-Verbesserungen.

In diesem Beitrag erläutern wir die neuen Funktion und Erweiterungen zur einfacheren Nutzung des HKLSE Modeller.



















Vordefinierter Biegungsradius


Das Dialogfenster Vordefinierte Größen wurde überarbeitet. Von diesem Update an kann jeder Wert der vordefinierten Biegeradius jeder beliebigen Größe von Kanälen, Rohren und Kabelträgern zugeordnet werden. Wenden Sie diese neue Option für den Biegeradius an, sodass der Bogen den Änderungen des Querschnitts folgt, wenn Kanäle oder Rohre unterschiedlicher Größe innerhalb einer Leitungsführung vorliegen. Mithilfe dieser Option können Sie auch eine Gruppe von HKLSE-Elementen mit gleicher Größe, aber unterschiedlichen Biegeradien separat erstellen.
So wenden Sie die Option an:

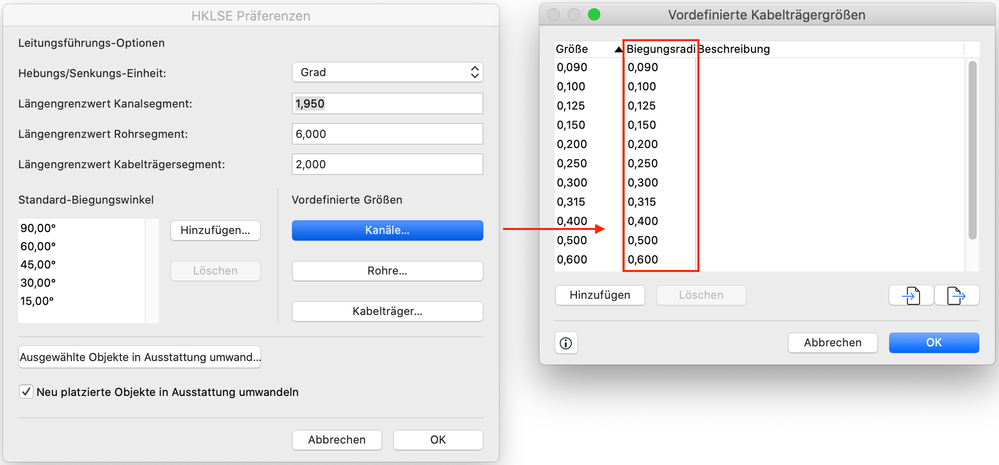

1. Öffnen Sie Optionen > Projekt-Präferenzen > HKLSE Präferenzen. Navigieren Sie zum Dialogfenster Vordefinierte Größen der Kanäle, Rohre oder Kabelträger und ändern Sie den Biegeradius auf den gewünschten Wert.

2. Optional können Sie in der nächsten Spalte Beschreibungen hinzufügen (weitere Einzelheiten siehe unten).

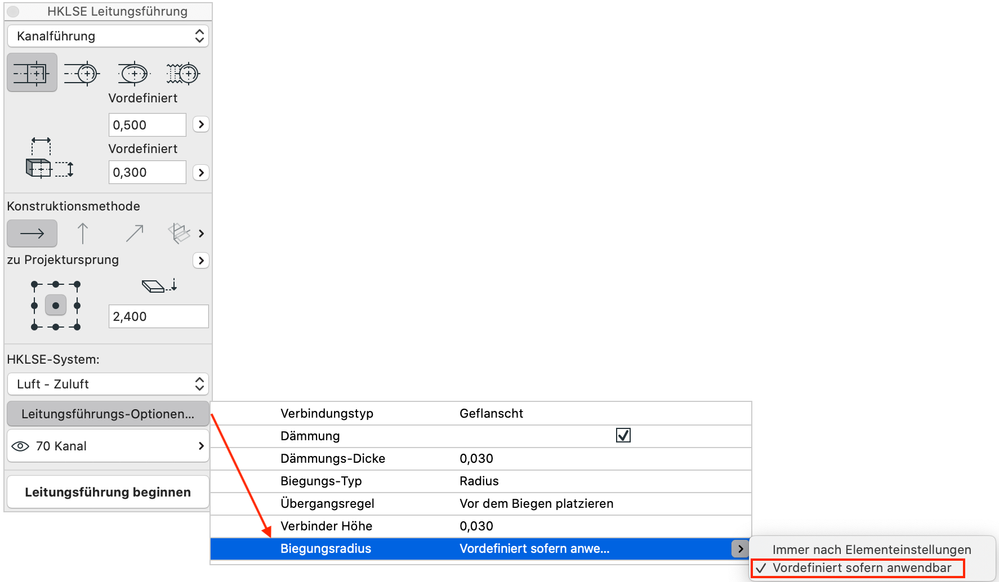

3. Zum Anwenden dieser vordefinierten Biegeradiuswerte wählen Sie in den Leitungsführungs-Optionen die Option Vordefiniert, sofern anwendbar aus.

4. Vergewissern Sie sich, dass Bearbeiten > Gruppieren > Autogruppe vor dem Beginnen der Leitungsführung nicht aktiv ist, um sicherzustellen, dass die Leitungsführungen bearbeitbar bleiben und ihre Assoziativität erhalten bleibt.

5. Öffnen Sie die HKLSE-Leitungsführungs-Palette und wählen Sie Kanalführung, Leitungsführung oder Kabelführung im oberen Dropdown-Menü aus. Beginnen Sie die Leitungsführung und ändern Sie dann die Größen (Höhe und Breite) während des Zeichnens.



Beschreibung hinzufügen


Die nächste Spalte in der neuen Palette „Vordefinierte Größen“ ist die Beschreibung, die jetzt auch für Kanäle und Kabelträger verfügbar ist. Tragen Sie in das Beschreibungsfeld einen beliebigen Inhalt ein. Im Beispiel unten ist die Verwendung der Kanäle als Beschreibung angegeben. Sie kann beispielsweise auch Daten zu Baustoffen, Nenndurchmesser, Dicke usw. enthalten.




Die Beschreibung erscheint auch neben der Palette zur HKLSE-Leitungsführung. Sie kann anderen Kollegen helfen, mit HKLSE-Elementen der gleichen Größe für die gleichen Zwecke zu arbeiten (z. B. am Hauptzweig, einem primären/sekundären Nebenzweig usw.).








Vordefinierter Biegungsradius


Das Dialogfenster Vordefinierte Größen wurde überarbeitet. Von diesem Update an kann jeder Wert der vordefinierten Biegeradius jeder beliebigen Größe von Kanälen, Rohren und Kabelträgern zugeordnet werden. Wenden Sie diese neue Option für den Biegeradius an, sodass der Bogen den Änderungen des Querschnitts folgt, wenn Kanäle oder Rohre unterschiedlicher Größe innerhalb einer Leitungsführung vorliegen. Mithilfe dieser Option können Sie auch eine Gruppe von HKLSE-Elementen mit gleicher Größe, aber unterschiedlichen Biegeradien separat erstellen.
So wenden Sie die Option an:

















Verbesserungen bei der Verbindung






Verbindungen zwischen Kanälen/Rohren/Kabelträgern auf verschiedenen Höhen werden jetzt automatisch mit 90-Grad-Biegungen erstellt. Diese Funktion ist nützlich beim Anschluss von Abzweigleitungen an die Hauptleitungen in den Korridoren.

Beginnen Sie mit der neuen Leitungsführung und klicken Sie auf die Mittellinie des vorhandenen Leitungsführung, um das neue Verbindungselement einzufügen.

Wählen Sie den Typ Verbindungselement einfügen (T-Stück, Abzweigung, Y). Legen Sie die Position fest, an der Sie die neue Leitungsführung erstellen möchten, und schließen Sie die Leitungsführung ab.
