Alvenaria modular com Archicad - Parte 01

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por um Treinador Certificado Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Diego Barreto como modelar alvenaria modular com Archicad.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


O Archicad é uma software paramétrico poderosíssimo e flexível. Com uma única ferramenta, podemos construir diferentes soluções arquitetônicas de acordo com a entrega que precisamos realizar.

Uma das demanda que atendemos por aqui que foi preciso pensar fora da caixa para executá-la com o Archicad foram projetos de alvenaria modular, mais especificamente, projetos de tijolos de solo-cimento. Este tipo de entrega necessita quantitativo de blocos por tipo, planta de primeira e segunda fiada, especificação de meio-bloco e canaletas em pontos específicos da alvenaria.


IMAGEM_01.png     IMAGEM_02.png



Seria o Archicad capaz de gerar automaticamente este nível de detalhamento? A resposta é sim, mas como? Neste artigo te guiarei na primeira parte: A modelagem de uma alvenaria modular paramétrica. Para isso, estamos utilizando a ferramenta Parede Cortina.



Modele os blocos


O primeiro passo é definir os blocos a serem utilizados e sua respectiva modulação de acordo com a demanda de seu projeto. Você pode modelar com a ferramenta que se sentir mais confortável.



Modelando os blocos com Morph

Por aqui usamos Morph para modelar um bloco básico de 25cm x 12,5 cm x 7cm. O meio bloco e canaleta são consequências da dimensão do módulo base.

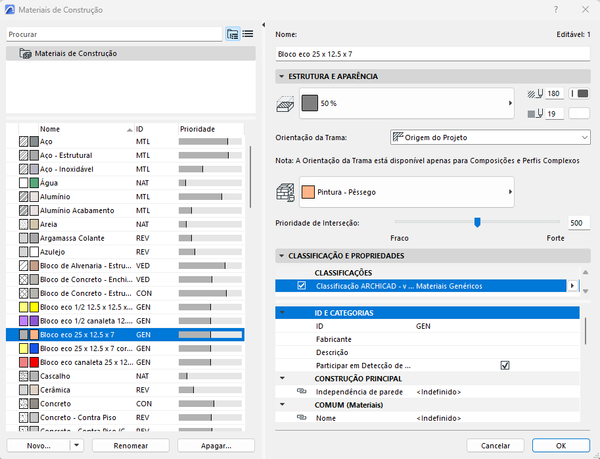

Perceba que propositalmente modelamos com um baixo nível de detalhamento. O que nos interessará no futuro não serão os boleados que poderiam existir em cada bloco, mas o seu tipo e suas cores. Sobre as cores, futuramente precisaremos extrair as cores dos blocos diretamente do material de construção, sem sobreposição de superfície. Para isso, criamos um Material de Construção com cor específica para cada bloco.

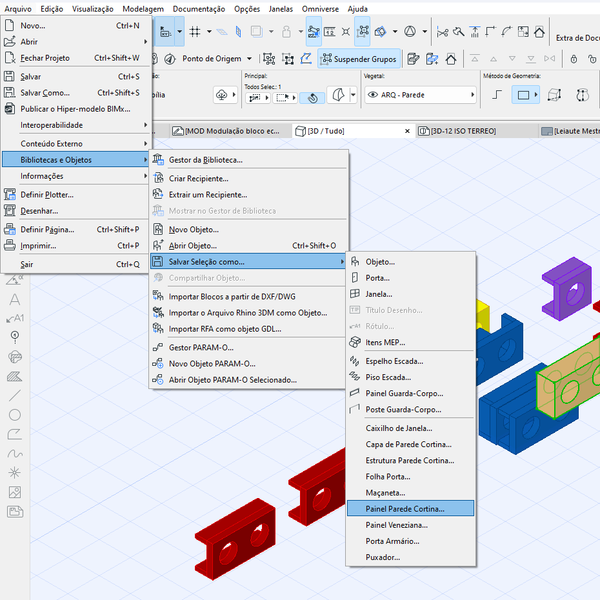

Com os blocos modelados, vamos salvar cada um deles como painel de Parede Cortina indo em Arquivo > Biblioteca & Objetos > Salvar seleção como > Painel Parede Cortina.




Configure a Parede Cortina



Com os painéis salvos, vamos configurar nossa parede cortina e todos os seus parâmetros. Temos bastante informação para configurar, mas uma vez feita, estará sempre pronta para uso. Vamos lá:



Sistema

Em "Sistema Parede Cortina" nós vamos configurar Espessura Nominal (1), Linha de Referência (2), Visualização em Planta (3), Colocar Estrutura da Moldura (4).

Em "Espessura Nominal" (1) a dimensão deve ser igual a espessura do seu bloco, aqui 12,5 cm.

Em "Linha de Referência" (2) devemos configura para a referência em planta ser igual a metade da espessura do bloco, aqui sendo 0,0625.

Em "Visualização em Planta" (3) configuramos Visualização em Planta "Apenas Corte" e Modo de projeção "Tudo projetado".

Em "Colocar Estruturas da Moldura" (4) configuramos para "Dentro da moldura".

Esquema

Em "Esquema" nós vamos criar duas Linhas e quatro Colunas de tamanhos fixos. O primeiro passo é apagar todo o esquema existente e trocar possíveis montantes por Divisões.
Agora podemos configurar nosso esquema de parede modular: As linhas devem corresponder a altura do seu bloco. Em nosso caso, 7 cm. A coluna deve corresponder à metade do comprimento de nosso bloco, sendo 12,5cm (25/2=12,5) por aqui.

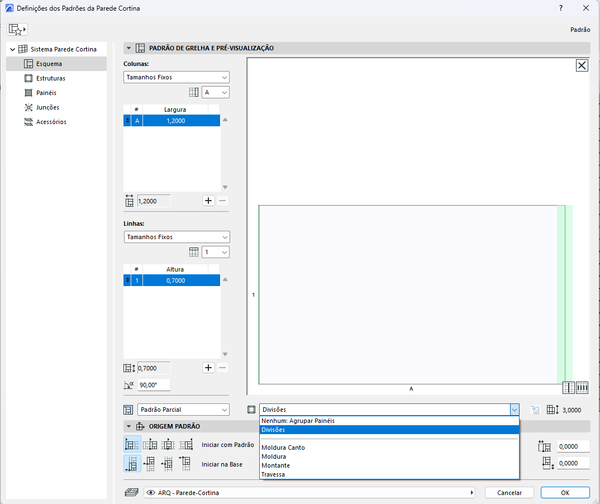

Criamos nosso esquema base. Cada coluna representa uma fiada de blocos. Cada coluna representa meio bloco. Por que não duas colunas, sendo uma pra cada bloco inteiro? Pelo próprio sistema construtivo pois a segunda fiada difere da primeira formando uma alvenaria intertravada. Para alcançar este resultado nós devemos selecionar três divisões e trocar para nenhum conforme a imagem
Já formamos nossa base. Agora precisamos configurar o restante da nossa estrutura.

Estrutura

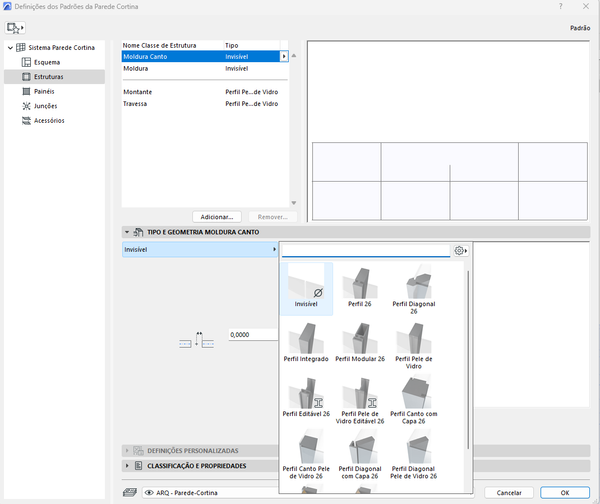

Molduras e Molduras Canto não serão úteis em nossa proposição, portanto, devem ser Invisível e com valor 0,00.
Construtivamente não há divisão entre nossos blocos. No entanto, será aplicado rejunte ao final da montagem da parede. Considerando isso, podemos chamar nossa única divisão de rejunte.

Painéis

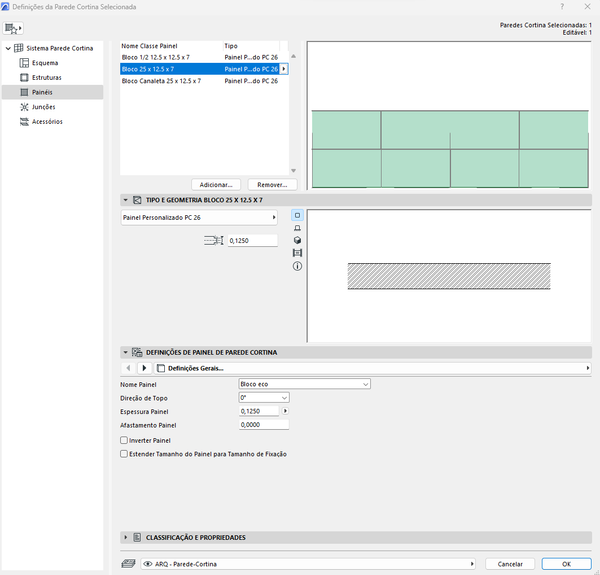

Hora de definir os painéis. Lembra que salvamos nosso bloco como painel de parede-cortina? Aqui vamos selecionar nosso bloco. Basta selecionar Painel personalizado no tipo de geometria e em suas definições selecionar o painel salvo. É importante que suas definições geométricas tenham a mesma dimensão do bloco. Este será o bloco principal de nossa parede. Por fim, você deve adicionar demais blocos salvos como paineis disponíveis na parede-cortina, apesar de ainda não utilizados.

Extra de modelagem paramétrica

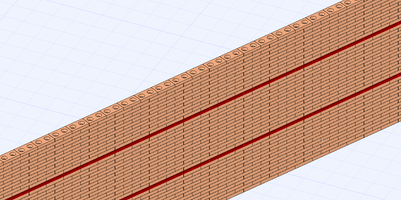

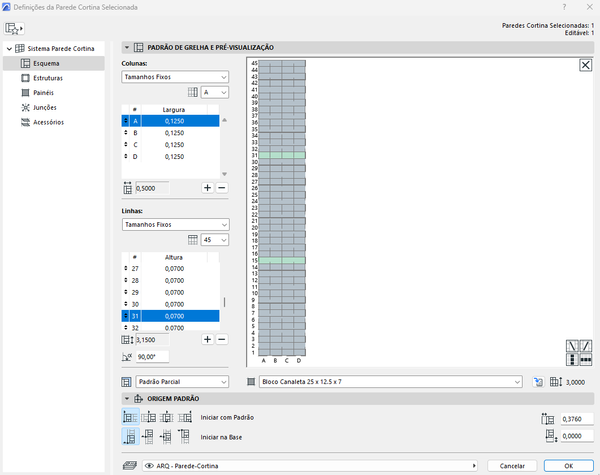

Como em nosso sistema construtivo de referência nós já sabemos que teremos canaletas na altura padrão de base e topo de janelas para cumprir a função de amarração da estrutura, verga e contra-verga, nosso esquema é um pouco diferente do apresentado no início deste guia. Acrescentamos linhas construindo verticalmente toda a parede e definimos que nas alturas adequadas, por padrão do esquema, os painéis (nossos blocos) serão canaletas. O resultado do esquema pode ser observado a seguir:



Modele a parede



Hora de assentar o primeiro tijolo

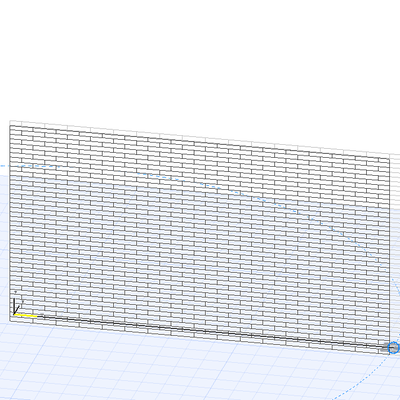

Com as configurações feitas, você pode favoritar sua parede-cortina e começar a utilizar. Basta selecionar o ponto de origem, seu ponto final e pronto. A parede será construída automaticamente.



Construa aberturas e edite a Parede Cortina

Com a minha parede inserida no modelo, podemos editar a parede para inserir vãos de portas e janelas. Como recomendação, sugerimos manter o Ambiente visível e os painéis invisíveis. Com esta configuração, basta seguir o passo a passo.

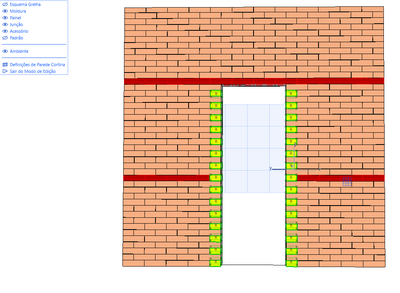

1 .Alongar a estrutura lateral onde será inserido a esquadria até a posição vertical adequada

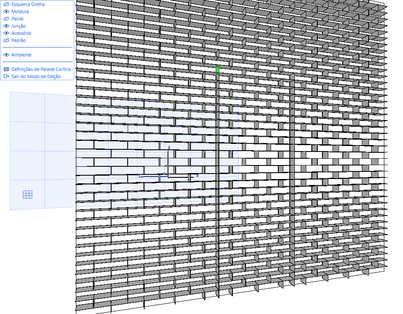

IMAGEM_16.png     IMAGEM_17.png
2. Apagar a estrutura indesejada
3. Agora com os painéis visíveis, usar a ferramenta Pesquisar & Selecionar (Atalho Ctrl+F) e filtrar por Tipo de Elemento: Painel e Lagura <= 0,125. O valor de 0,125 é metade do nosso bloco inteiro. Ou seja, estamos buscando por todos os meio-blocos formados na parede por nossa edição.
4. Alterar todos os blocos selecionados para o tipo de painel meio-bloco.



Boas práticas de trabalho com Parede Cortina


Estamos chegando ao fim de nosso artigo. Agora vamos para alguns cuidados e orientações de uso:


1. Recomenda-se o uso dessa parede apenas em fase de projeto executivo. Sua construção tem por objetivo automatizar representações técnicas necessárias em planta e corte, além de permitir a construção tridimensional do mapa de modulação e extração precisa de quantitativos. Em fases anteriores quando ainda há maior quantidade de alterações possíveis, recomenda-se uso de ferramenta parede para apresentação de proposta;
2. Cada faixa de parede deve ser construída de forma independente e os encontros podem ser ajustados em Origem padrão em Esquema;
3. Projetos modulares, principalmente com tijolo aparente, demandam dimensões fechadas. Não é possível quebrar blocos ou aplicar enchimentos. Para garantir precisão em seu projeto, recomenda-se o uso da ferramenta Grelha & Fundo para garantir a modulação;
4. Esquadrias não necessitam fazer parte da parede cortina. Elas podem estar inseridas na parede que você usará nas fase de estudo preliminar. Ao alcançar o executivo e iniciar a modelagem da modulação, basta alterar o material da parede comum para Ar, assim ela ficará invisível em suas vistas.

Com este artigo você já pode extrair vistas, cortes, quantitativos e planta com tijolos visíveis, mas o uso da parede cortina permite ainda mais. Mesclar esta solução com as informações do modelo de construção virtual e com ferramentas como Sobreposição Gráfica te permitirão construir Mapas de paredes independentes, planta de primeira e segunda fiada, vista com destaque para blocos especiais, dentre outras possibilidades, mas isso fica para um próximo artigo.



Espero que tenha sido interessante e relevante para você acompanhar esta construção e até a próxima.


Sobre o autor:



Diego Azevedo.jpgDiego Azevedo I @Diego Barreto

Mestre em Arquitetura e Urbanismo pela UFRN e Arquiteto e Urbanista pela UniFacex. Trabalha como modelador e coordenador BIM pela Sal.te, desenvolvendo e gerindo modelos de construção virtual em Archicad para entregas executivas e compatibilização BIM. Auxilia escritórios no Rio Grande do Norte (presencial) e de todo o Brasil (remoto) a migrar para o software Archicad e processos BIM.
