Alvenaria modular com Archicad - Parte 02

[Rita Gurjao]

Este artigo foi criado por um Treinador Certificado Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Diego Barreto como modelar alvenaria modular com Archicad.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Este artigo é uma continuação de Alvenaria modular com Archicad - Parte 01. No primeiro artigo nós exploramos a potencialidade de modelagem paramétrica para projetos de alvenaria modular com Archicad. Desta vez, vamos compreender o potencial de agilizar a visualização e documentação destes projetos.

Necessidades de entrega

Projetos Executivos de alvenaria modular necessitam de algumas entregas de arquitetura mais detalhadas e especializadas. Neste tipo de projeto é fundamental a entrega de Planta de Primeira e segunda fiada. Com esta entrega é possível apresentar em planta a posição de cada bloco para uma execução precisa. Além desta, este tipo de projeto também exige uma planta de independência de paredes para que sejam identificadas quais paredes devem se conectar via blocos e quais apenas por ferragens.

Construindo vista de fiadas

No artigo anterior construimos nossa parede modular a partir da parede cortina. Uma das vatangens deste método é que na visualização em planta nós já enxergamos os blocos em corte. Neste caso, só o que precisamos fazer é definir a altura do corte para configurar planta de primeira e segunda fiada.

Como nosso bloco de tijolo de solo-cimento utilizado no artigo anterior tem 7cm de altura, irei definir o corte da primeira fiada como altura de 5cm e a segunda com altura de 10cm. Para isto, usaremos o recurso Plano de Corte em Planta. Siga para Documentação > Plano de Corte em Planta. Defina a altura do plano de corte, salve uma vista e pronto, com poucos cliques você terá a sua planta configurada para visualização em diferentes fiadas.

Construindo vista de independência de paredes

A vista de independência tem o intuito de identificar graficamente paredes unidas por tijolos conectados ou paredes independentes para auxiliar o cronograma de execução. A configuração destas vistas mescla criação de propriedades e sobreposições gráficas.

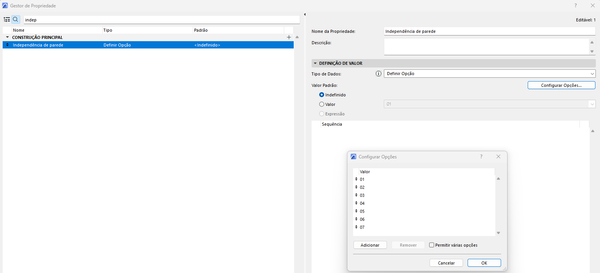

Primeiramente no Gestor de Propriedades, crie uma propriedade chamada "Independência de Parede". Para o tipo de dados, por aqui escolhemos "Definir Opção" e criamos um conjunto de opções com 01, 02, 03, 04, 05, etc. Cada opção representa um conjunto de paredes. Esta propriedade terá o intuito de unificar paredes por categoria de propriedade. Usamos este tipo de dados, mas fique a vontade para usar outro com a mesma função.
Com a propriedade configurada, hora de configurar um novo conjunto de sobreposição gráfica. Na janela de sobreposição gráfica, crie uma Nova combinação. Aqui nomeamos Projeto Executivo - Modulação.
Crie uma regra para cada tipo de parede em seu projeto e atribua uma cor em 2D e 3D para suas categorias.

Com todas as regras configuradas, hora de configurar o seu modelo ativando a sobreposição e alterando o valor da propriedade de cada conjunto de paredes.

Pronto! Com poucos cliques você será capaz de gerar um manual de execução detalhado e preciso para que sua obra seja melhor planejada não apenas em materiais, mas também em cronograma. Afinal, demonstrar em planta a paginação das fiadas e a independência das paredes, certamente auxiliará executores na definição do primeiro e último tijolo a ser assentado em sua obra.

Com o primeiro artigo aprendemos a construir paredes modulares. Com este segundo produzimos vistas para documentação otimizada deste tipo de projeto. Se você chegou até aqui, espero que esta sequência de artigos tenha te auxiliado na compreensão sobre a forma de projetar estas entregas no Archicad. Eu fico por aqui e até a próxima!

---

Sobre o autor:

Diego Azevedo I @Diego Barreto

Mestre em Arquitetura e Urbanismo pela UFRN e Arquiteto e Urbanista pela UniFacex. Trabalha como modelador e coordenador BIM pela Sal.te, desenvolvendo e gerindo modelos de construção virtual em Archicad para entregas executivas e compatibilização BIM. Auxilia escritórios no Rio Grande do Norte (presencial) e de todo o Brasil (remoto) a migrar para o software Archicad e processos BIM.
