Modelagem de revestimentos para Projetos Executivos

[Rita Gurjao]

Este artigo foi criado por um Treinador Certificado Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com o @Diego Barreto um método para modelagem de revestimentos para Projetos Executivos.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

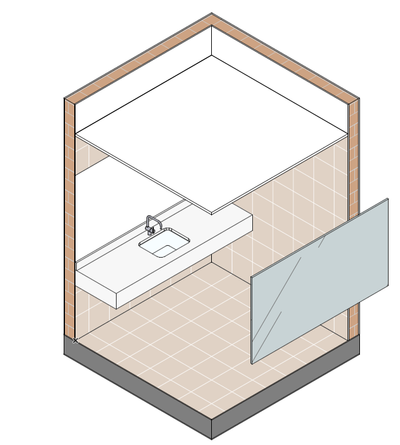

Em nosso artigo será usado um modelo esquemático de ambiente com uma bancada fixada em uma alvenaria com revestimento cerâmico 30x30. Acima do piso temos um espelho de 1,10m de altura e temos um forro a 2,60m do piso.

Usei uma parede composta para modelar as alvenarias e uma laje simples para modelar o forro. Naturalmente, sendo a parede mais alta que o forro, o revestimento inserido na face interna da parede é definido para toda a parede, superando o pé-direito do ambiente e trazendo quantitativos superdimensionados. Talvez a primeira pergunta seja "como resolver?".

Devo dizer que temos diferentes métodos possíveis para o objetivo de modelagem que temos aqui: Parede com Perfil Complexo, empilhamento de paredes na vertical ou Operações de Elementos Sólidos. Fique à vontade para explorar a diversidade de possibilidades após a leitura, mas aqui te apresentarei a forma que utilizamos em nossos trabalhos pois considero uma abordagem precisa e eficiente.

Retire os revestimentos acima do forro

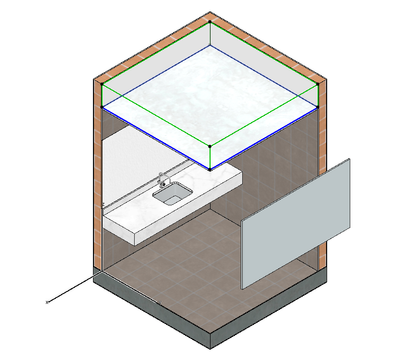

Para retirar revestimentos acima do forro nós criamos um volume de ar gerado a partir de uma cópia do elemento de forro com altura igual a distância entre forro e laje. Com o volume de ar modelado, basta prolongar o elemento em todas as faces a partir do comando "Afastar todas as arestas" (disponível na Paleta de Contexto ao selecionar o elemento) em 0,001m para dentro da parede existente. Automaticamente as superfícies das alvenarias não mais estarão disponíveis acima do forro e o quantitativo será atualizado em nossos mapas de superfícies.

Retire os revestimentos de trechos da parede

Nas paredes nós temos uma necessidade um pouco diferente. Nós queremos não apenas substrair o revestimento de nossos quantitativos. Nós queremos que nos trechos atrás de espelhos o revestimento seja substituído por um material mais barato ou apenas emassamento para receber o espelho.

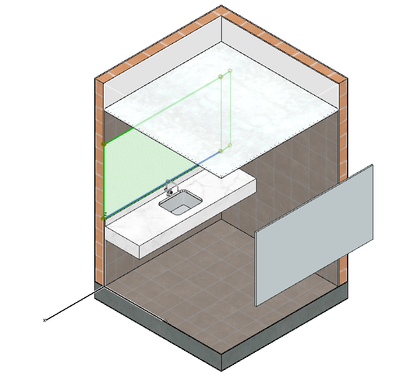

Para esta finalidade nós criamos uma parede com Estrutura em Reboco, espessura 0,015m e face externa Estuque (ou Material a sua escolha). O elemento foi inserido a partir do osso da parede e teve sua elevação e altura definidos conforme locação do espelho no ambiente. Neste caso precisaremos realizar uma Operação de Elementos Sólidos sendo a parede de Reboco o "Operador" e a Parede Composta o "Alvo". Basta realizar a operação "Subtração" e está feito.

Resultados e observações

Pronto! Em poucos cliques nós conseguimos substrair ou substituir determinados trechos de revestimentos para Vistas, 3D e quantitativos precisos e corretos conforme o que será necessário para uma compra e execução segura.

Alcançamos nossos objetivos, mas vale um lembrete: Em processos de modelagem BIM os objetivos da modelagem são importantíssimos e precisam ser definidos no inícios de nossos trabalhos. Todos os profissionais envolvidos precisam definir como farão extração de resultados, quantitativos e especificações antes do início de qualquer trabalho. O método aqui apresentado funciona bem para desenvolvimento de projetos executivos com extração de quantitativos em Archicad via Mapas de superfícies e apresentação via BIMx. Caso seus objetivos sejam outros, precisaremos aprofundar nossas conversas sobre modelagem, mas isso fica para um próximo artigo. Por hora fico por aqui e até a próxima!

---
