Projekt auf Orthogonalität überprüfen

[Fritz Schupferling]

In einem Projekt kann es passieren, dass die Wände ungewollt nicht ganz orthogonal zueinander sind, weil z.B.:

• unsauber gezeichnet wurde


• oder Sie haben das Projekt auf Basis einer ungenauen Zeichnung (importierte PDF- oder Bilddatei) gestartet.

Ob eine Wand mit 89,99 Grad oder mit 90 Grad gezeichnet wurde, ist dann allein mit der visuellen Kontrolle am Bildschirm nur schwer zu erkennen und wird dann beispielsweise erst bei den Bemaßungen festgestellt.
Sie bemaßen z.B. eine Türöffnung und die Höhe der Öffnung wird nicht angezeigt, da dieorthogonalen Bemassung bei schrägen Wänden keine Höhen von Türen und Fenstern ausgibt.

Mit einem simplen Etikett, das Sie sich unter dem folgenden Link herunterladen können, können Sie die Orthogonalität von Wänden einfach überprüfen.

Download:

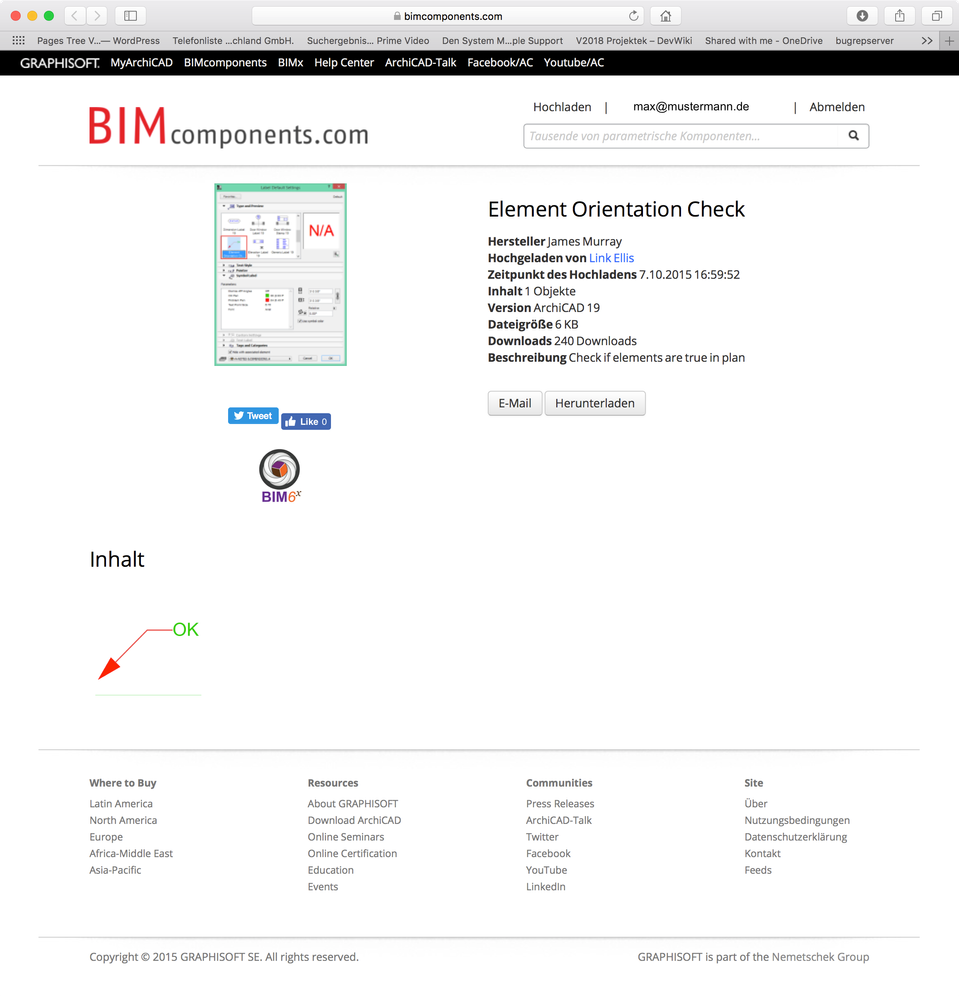

Element Orientation Check

Wo finde ich diesen Befehl?

Element Orientation Check installieren

• Laden Sie sich das Objekt herunter

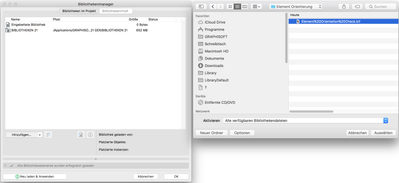

• Fügen Sie es im Bibliothekenmanager hinzu. Unter Ablage > Bibliotheken > Bibliothekenmanager

Element Orientation Check verwenden

• Rufen Sie die Etiketteinstellungen auf

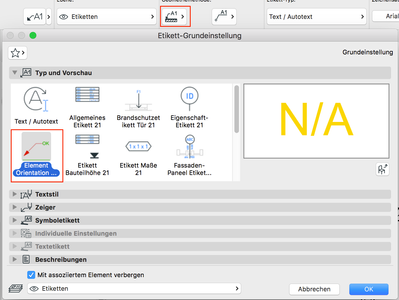

• Wählen Sie das Etikett Element Orientation Check aus


• Bestätigen Sie mit OK


• Achten Sie darauf, dass die Geometriemethode Assoziativ ausgewählt ist.

• Wählen Sie alle Wände aus.


• Etikettieren Sie die Wände. Unter Dokumentation > Beschriftung > ausgewählte Elemente etikettieren

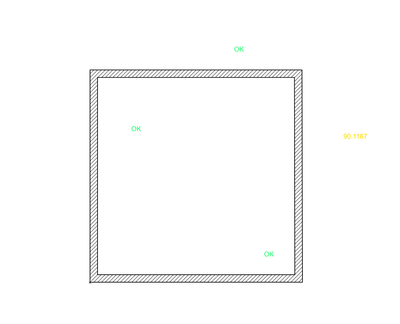

• Wände die orthogonal sind, werden jetzt im Grundriss mit OK beschriftet


• Schräge Wände werden mit der entsprechenden Gradzahl beschriftet

---

Vermeiden Sie ungewollt schräge Wände schon im Vorfeld:

• Halten Sie beim Modellieren die Shift Taste gedrückt und das Element rastet in 45 Grad Schritten ein.


• Verwenden Sie im Tracker die Koordinaten Eingabe


• Arbeiten Sie mit Hilfslinien


• Aktivieren Sie den Rasterfang Ansicht > Rasterfang

Die Screenshots wurden in Archicad Version 21 erstellt
