Stadtplanung mit Archicad

[Holger Kreienbrink]

Im städtebaulichen Entwürfen benötigen Sie meistens:

• Grundflächen pro Geschoss


• Anzahl der Geschosse


• Höhe der Geschosse (variiert je nach Nutzung)


• Nutzungsart des Geschosses

Mittels der Werkzeuge, Eigenschaften und Überschreibungen können Sie die Werte ermitteln und entsprechend darstellen.

Es gibt verschiedene Möglichkeiten, Stadtplanungen zu erstellen – mit Räumen, Morph-Körpern oder Decken. Wir beschreiben hier die Vorgehensweise mit Decken, da Sie so am wenigsten manuell eingreifen müssen und in unseren Augen die beste Darstellung erreichen.

1. Baustoffe

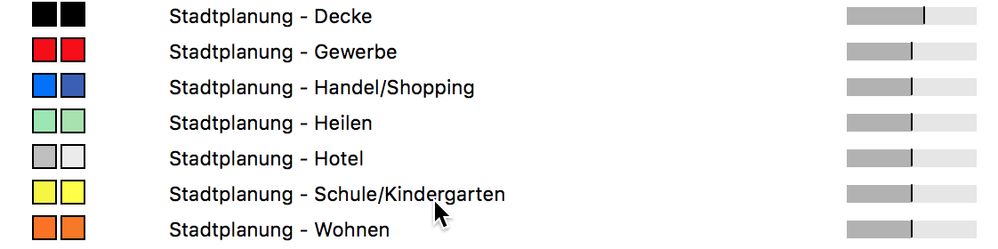

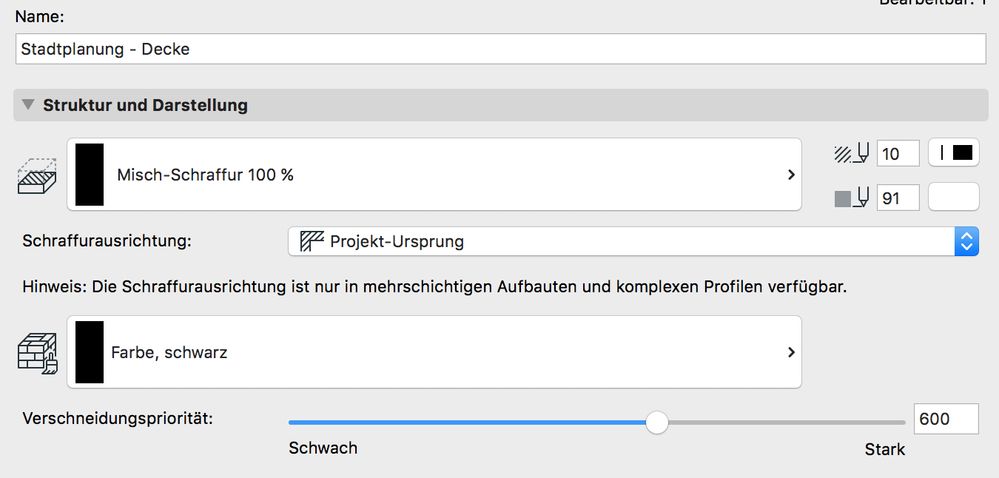

Erstellen Sie für die jeweiligen Nutzungsarten und für die Betondecke eigene Bauststoffe.

Die Decke hat eine etwas höhere Priorität als die anderen Baustoffe für die Stadtplanung.

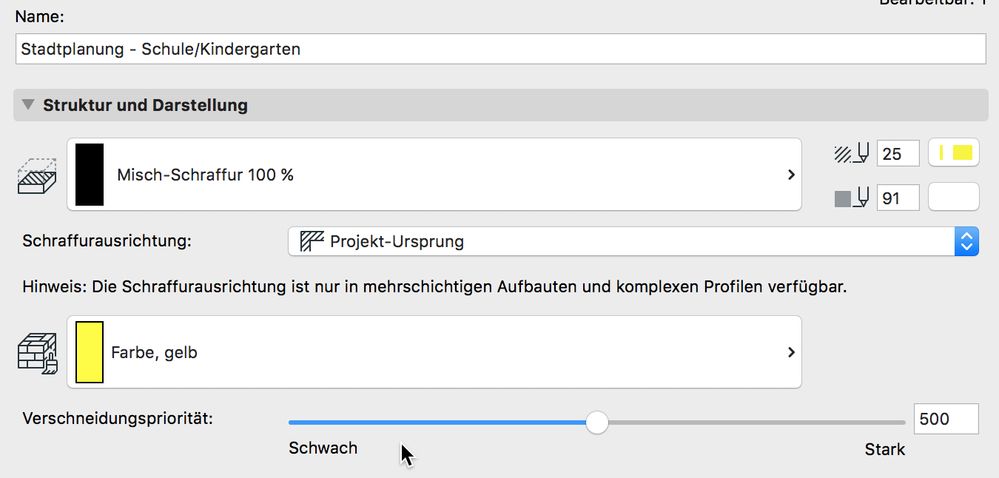

Vergeben Sie eine Oberflächenfarbe und eine dazu passende Schraffurfarbe.

2. Mehrschichtige Bauteile

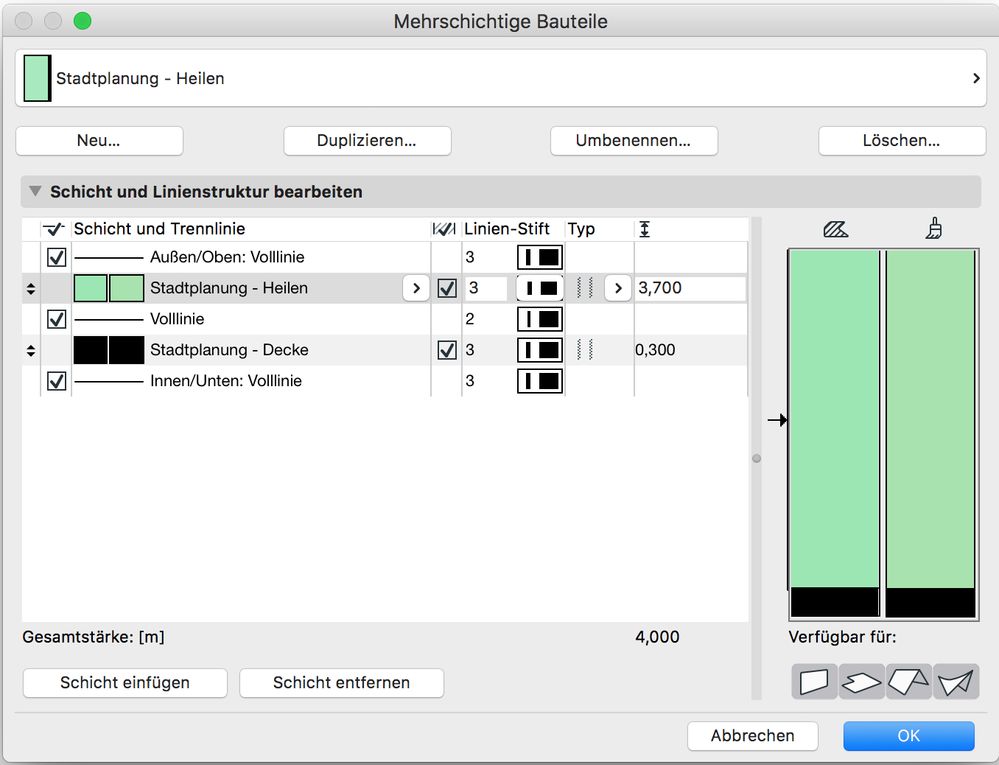

Erstellen Sie je Nutzungsart eine mehrschichtige Decke aus den Baustoffen. Vergeben Sie dabei die gewünschte Höhe.

In diesem Beispiel haben wir  3,5m bei Schulen und Kindergärten und 4m bei Heilen.

3. Eigenschaften und Klassifizierungen

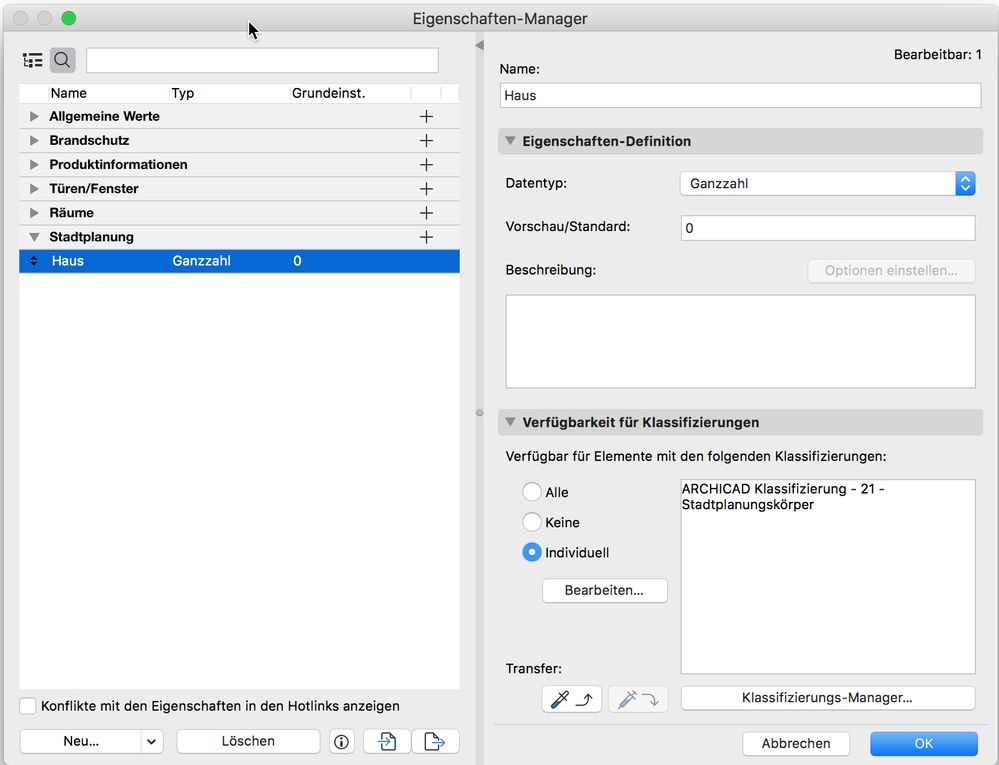

Erstellen Sie eine neue Eigenschaft (z.B. Haus), um die jeweiligen Baukörper später getrennt voneinander auflisten zu können.

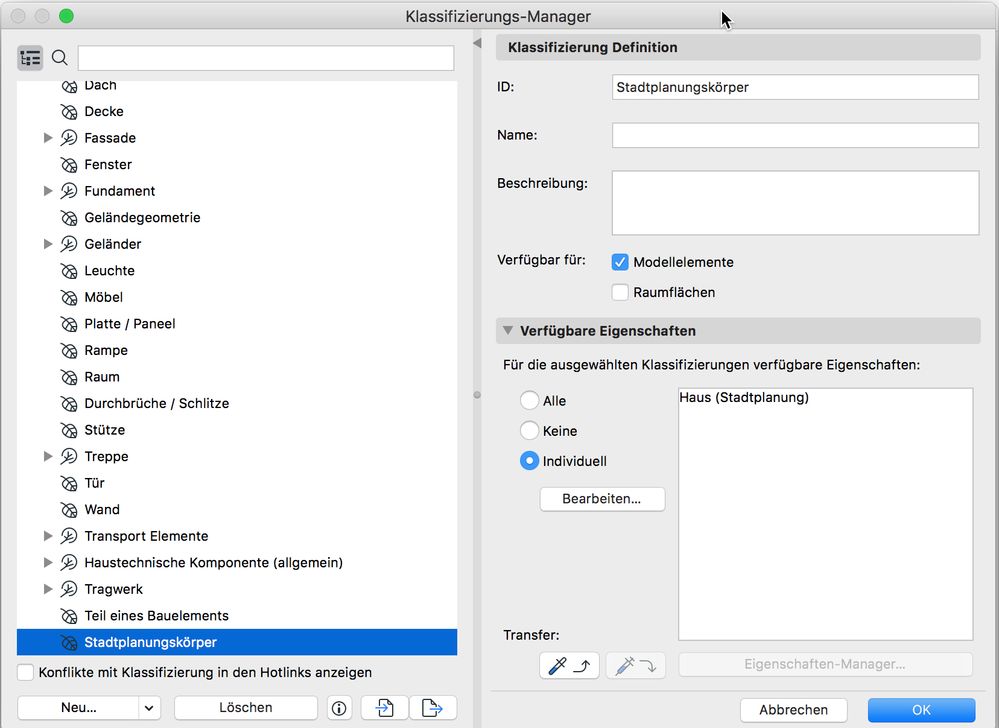

Erstellen Sie im Klassifizierungssystem (ab Archicad 21) eine neue Klassifizierung (zur späteren Unterscheidung) und weisen Sie diesem die neue Eigenschaft (Haus) zu.

4. Berechnung

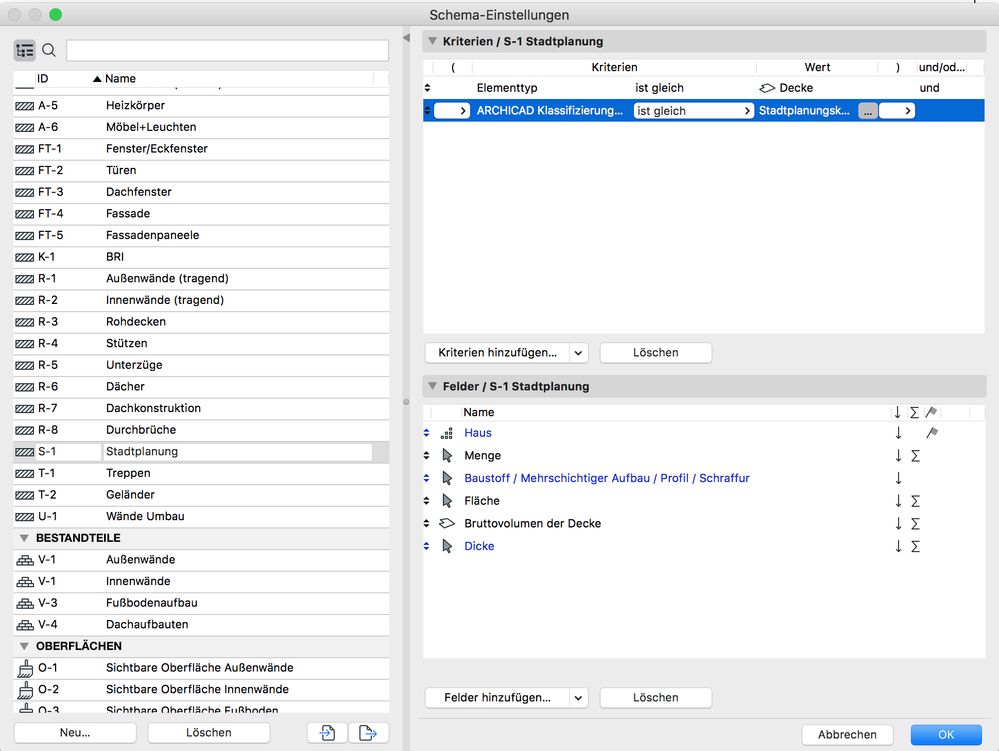

Erstellen Sie eine neue interaktive Auswertung mit den hier dargestellten Werten.

5. Modellierung

Modellieren Sie Ihren Entwurf.

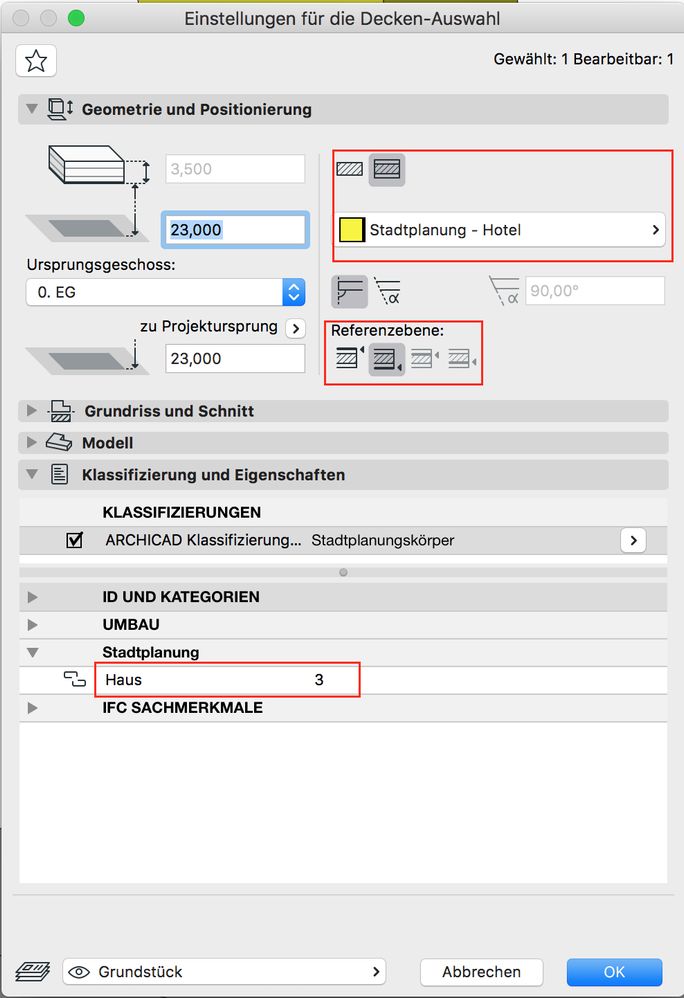

• Wählen Sie den mehrschichtigen Aufbau aus


• Legen Sie die Referenzebene der Decke auf die Unterseite  – so können Sie einfacher modellieren


• Klassifizieren Sie die Decke als Stadtplanungskörper


• Geben Sie die Hausnummer in die Eigenschaft ein

Modellieren Sie in 3D mit nur einem Geschoss.

Warum? - Da wir davon ausgehen, dass die Geschosshöhen aufgrund der unterschiedlichen Nutzungsarten oder des Geländes unterschiedlich sind, ist es sinnvoll, alles in einem Geschoss abzulegen.

Die farbige Darstellung können Sie über Baustoffe oder über Eigenschaften und grafische Überschreibungen lösen.

6. Berechnung

Die Interaktive Liste berechnet Ihnen die Werte nach Baukörpern (Haus) geordnet:

• Anzahl der Geschosse (die Anzahl der Decken)


• Die Nutzung (Name des mehrschichtigen Aufbaus)


• Die Grundfläche pro Geschoss (Oberfläche der Decke)


• Volumen pro Geschoss (Volumen der Decke)


• Geschosshöhe (Höhe des mehrschichtigen Aufbaus)


• Die Summen können nach Haus getrennt erstellt werden

7. Schnitt/Ansicht

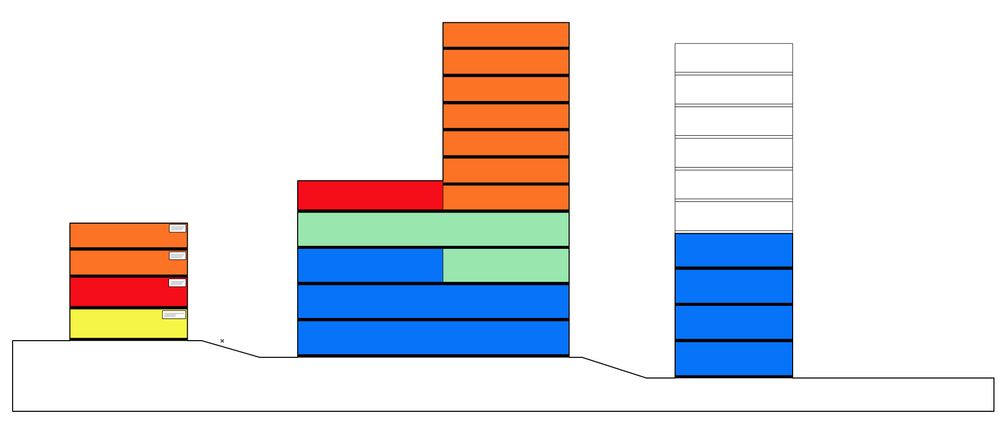

Da die Decken mit Baustoffen, erstellt wurden, haben Sie die Farbigkeit auch in Schnitten und Ansichten.

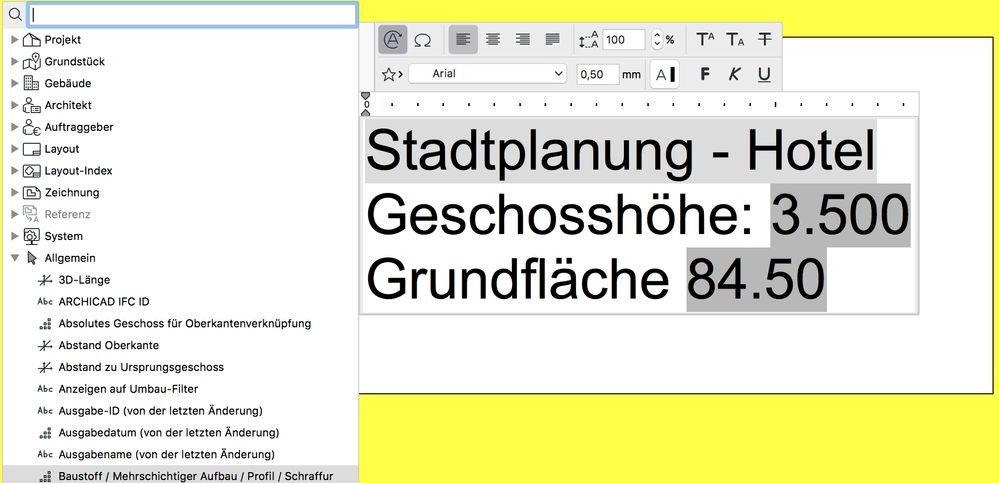

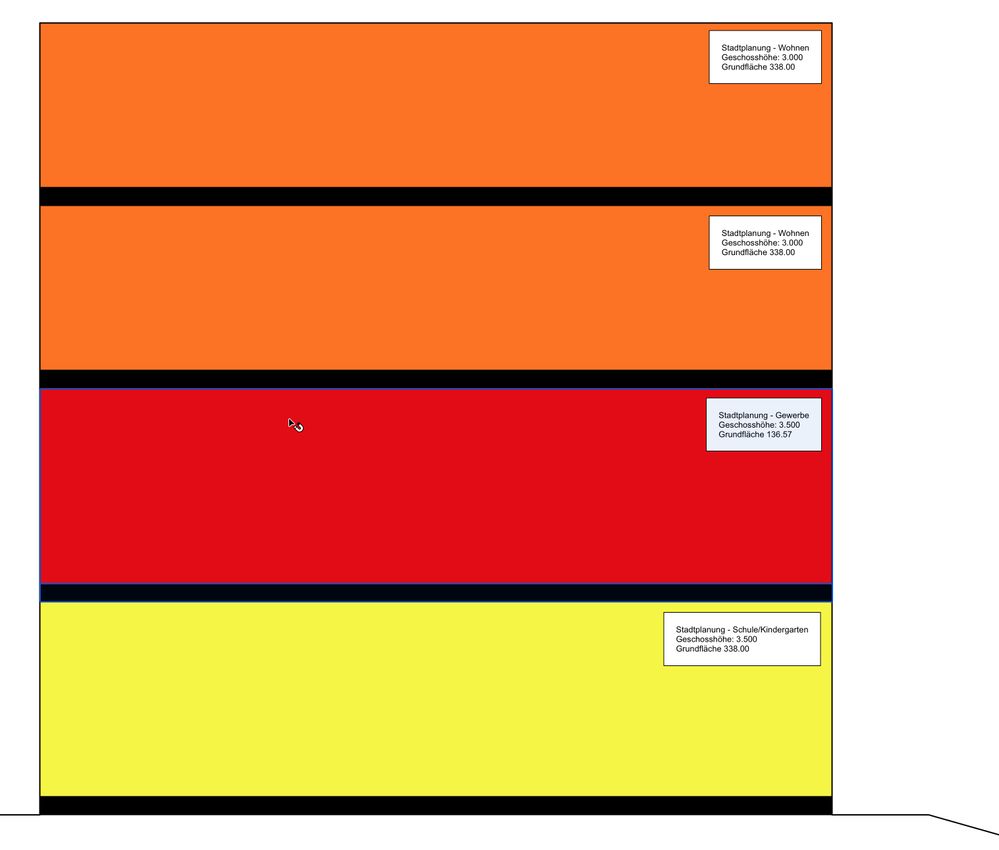

Erstellen Sie sich Text-Etiketten mit Autotext, um die Werte der Decken in Schnitten/Ansichten oder 3D-Dokumenten darzustellen.

Das Etikett liest alle Werte direkt aus der Decke aus.

8. 3D-Dokument

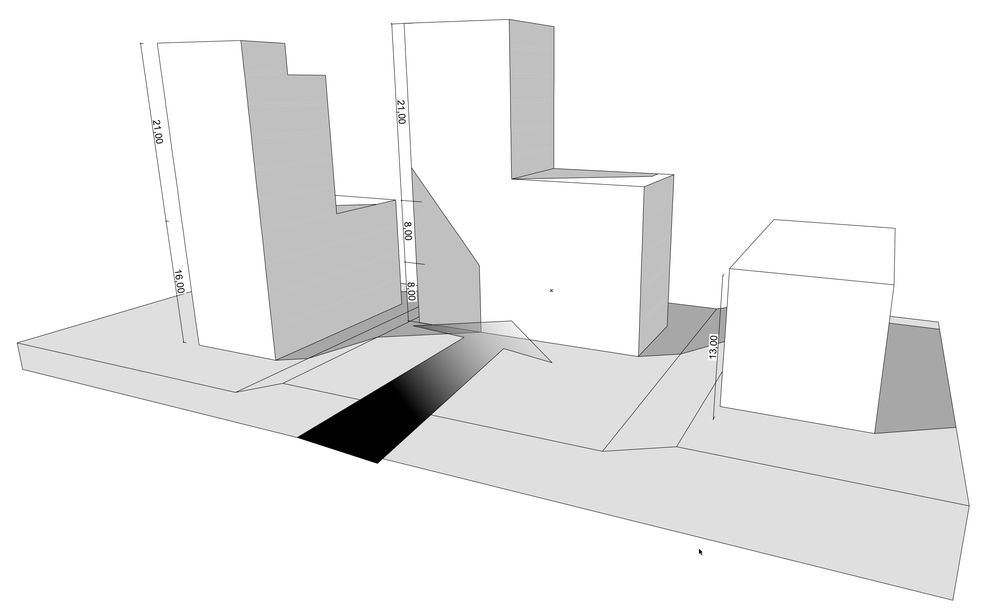

Zur besseren Darstellung erstellen Sie ein 3D-Dokument aus dem 3D-Fenster.

Wir haben in diesem Beispiel Maßketten platziert. Der Pfeil ist mit dem Schraffur-Werkzeug (Verlauf) erstellt worden.

Der Vorteil des 3D-Dokuments liegt in der automatischen Aktualisierung. Ändern Sie das Modell, ändert sich auch das 3D-Dokument.

9. Grafische Überschreibung

Um eine vereinfachte Darstellung zu erreichen, benutzen Sie am besten die grafischen Überschreibungen. Wir haben hier eine Regel erstellt, mit der alle Decken weiß dargestellt werden.

Die grafische Überschreibung können Sie für 3D-Dokumente, Schnitte und Ansichten verwenden.

10. Grundriss/2D Plan

Da wir in diesem Beispiel alle Decken in einem Geschoss platziert haben, können wir diese nicht alle zur Erstellung des Plans benutzen.

Mögliche Lösung

• Legen Sie die unterste Decke auf eine eigene Ebene, so dass Sie die darüber liegenden Ebenen ausblenden können.


• Legen Sie für die darzustellenden Werte (z.B. Summe aller Flächen in einem Gebäude) eine neue Eigenschaft an


• Erweitern Sie die Liste aus unserem Beispiel um die Ebenen, so dass Sie die untersten Decken identifizieren können.


• Tragen Sie in der interaktiven Liste, die Summe der Flächen pro Haus in die Eigenschaft ein (das geht in Archicad 21 leide nur manuell)


• Erstellen Sie im Grundriss ein Etikett, dass diese Eigenschaft (Summe der Flächen) anzeigt.


• Sie vermeiden so manuelle Textfelder und die Benutzung von Excel
