マルチセグメントの柱と梁のサポート

Michitaka Kiriki
Graphisoft
Graphisoft

Graphisoftは、複数分野にまたがる設計ワークフローをさらに効率化することを重視しています。Archicad 26は、構造解析ワークフローの重要な改善により、構造エンジニアと設計担当者の間のコラボレーションを強化します。



マルチセグメントを持つ構造要素



構造要素は、断面形状が異なる複数のセグメントで構成される場合もあります。構造解析では、複数のセグメント(各セグメントに独自の断面形状)を持つ部材が不可欠であり、これによって正確な解析計算が可能になります。



マルチセグメント分析要素



断面の異なるマルチセグメントの梁や柱をより正確にエクスポート、インポートできるため、正確な解析計算が容易に行えます。

構造解析モデルは、以前のバージョンで使用されていた単一の置換プロファイルだけでなく、必要なすべての断面を構造解析フォーマット(SAF)にエクスポートすることができるようになりました。


Archicadのオリジナルの物理モデル



この新機能をどのように活用できるのか、見ていきましょう。

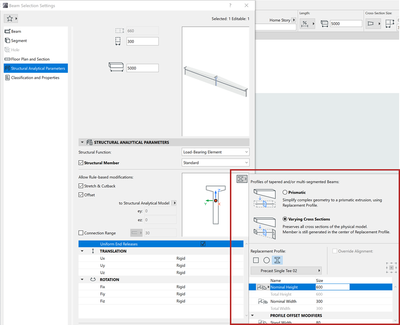

梁の準備ができたら、梁の設定ダイアログを開いてください。「構造解析パラメータ」のI型の梁のボタンをクリックして、「テーパー形状の梁やマルチセグメントの梁の断面形状」パネルを開きます。






以下の2つのオプションから選択します。

1.プリズム、複雑な形状をシンプルなプリズム押し出しに変更します。このオプションは、Archicad 25ですでに利用可能でした。


(a)




(b)



(a)一つの置換プロファイル(プリズム - Archicad 25と同様)を使用してSAFにエクスポート

(b)解析ソフトウェアでのプリズムエクスポート



2.可変断面、物理的要素の全ての断面を保存します。このオプションを使用すると、Archicadと解析ソフトウェアの間で構造解析モデルをエクスポートおよびインポートする際に、正しいプロファイルを維持することができます。


(c)




(d)



(c)全ての断面をSAFにエクスポート(可変断面 - Archicad 26の新機能)

(d)解析ソフトウェアでの可変断面



さらに、マルチセグメントの梁や柱の場合は、置換プロファイルも選択できますが、主に1D要素の解析部材を位置決めするために使用されます。






また、構造エンジニアリングツールバーの新しいトグルで、この置換プロファイルの表示/非表示を切り替えることもできます。






さらに、SAFファイルをArchicadにインポートし直すと、入力される可変断面をモデル内で正確に表現することができます。



より精度の高い構造解析



Archicadと解析ソフトウェアの間でSAFファイルを交換する際に、マルチセグメントの梁と柱は、1D解析部材の適切な位置で正しい可変断面を維持し、構造解析プロセスをより正確に行うことができます。






Archicadの統合構造解析モデルや統合設計ワークフローについて詳しくご紹介します。

統合された構造解析モデル

構造解析モデルの自動生成

構造解析モデルの表現

構造解析モデルの交換

構造解析モデルの機能改善

構造エンジニアとのシームレスなコラボレーション



Archicad 26の新しいコラボレーション機能の全てをご紹介します。



Archicad 26の全ての新機能の詳細については、 こちらの記事をお読みください。
