Archicadは、次のようなこの目的に最適化されたオープンソースファイル形式をサポートする外部の 有限要素解析 ソフトウェアと構造解析モデルを共有できます。


  • 構造解析フォーマット(SAF
  • IFC構造解析ビュー(IFC SAV

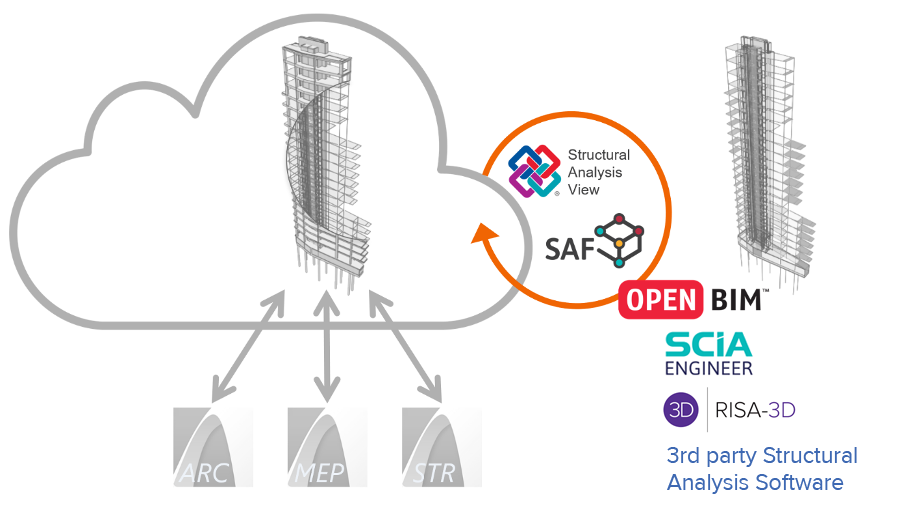

読み込まれる図形構造解析モデルに基づく双方向コミュニケーション

構造解析が完了して構造モデルが修正された後、最新の構造解析モデルをArchicadに再インポートして、元の物理モデルを適宜調整できます。この双方向モデル交換ワークフローは、Archicadの インポート (to be linked Archicad 24 Reference Guide - Section Import SAF File to Archicad)/ エクスポート (to be linked Archicad 24 Reference Guide - Section Export SAF File from Archicad) 関数とモデルによって保証されます比較 (to be linked Archicad 24 Reference Guide - Section Model Compare) tool.


構造解析フォーマット(SAF)



SAFはExcelベースのスキーマであり、Archicadなどの構造モデラーと 有限要素法を使用する構造解析アプリケーションとの間の双方向コラボレーションに最適化されています。これは、この目的のためにNemetschek Groupによって開発されたグローバルなオープンソースファイル形式です。詳細については、Archicad 24リファレンスガイド構造解析フォーマットセクション を参照してください (to be linked Archicad 24 Reference Guide - Section Structural Analysis Format).


次のセクションでは、構造解析モデルの交換ワークフローの機能を紹介します。


ArchicadでのSAFファイルのエクスポート/インポート。
これを使用して、構造解析モデルパラメータに基づいてプロジェクト情報を他の設計分野と交換します。開く/名前を付けて保存オプション、さらに モデル比較 (to be linked Archicad 24 Reference Guide - Section Model Compare) ツールを使用して、モデル変更情報をArchicadにインポートできます。詳細はこちらをご覧ください


  • ArchicadからのSAFファイルのエクスポート (to be linked Archicad 24 Reference Guide - Section Compare Export SAF File from Archicad)
  • SAFファイルをArchicadにインポート (to be linked Archicad 24 Reference Guide - Section Import SAF File to Archicad)

Archicadと外部構造解析ソフトウェア間でSAFファイルをインポートおよびエクスポートする場合、データ交換はSAF変換設定に基づいて行われます。


エクスポート/インポートの前にSAF変換設定を最適化することをお勧めします。詳細については、Archicad 24リファレンスガイド の「 SAF変換設定の最適化」セクションを参照してください (to be linked Archicad 24 Reference Guide - Section Optimising SAF Translator Settings).




エクスポート用のSAFトランスレータ設定
エクスポート用のSAF変換設定により、外部構造解析ソフトウェアによってArchicad構造解析モデルが正しく認識および解釈されるようになります。 [ファイル]> [相互運用性]> [SAF]> [SAF変換設定]でSAF変換設定にアクセスします。

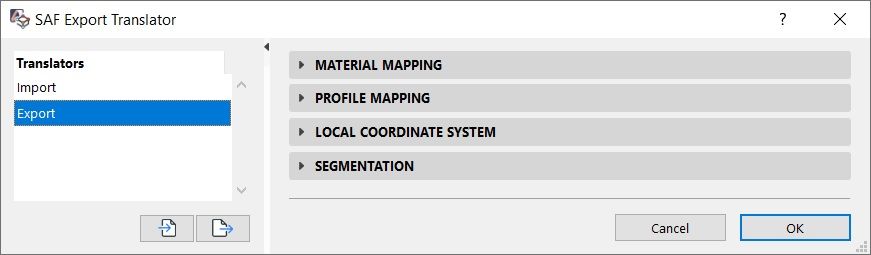

Figure to be loadedSAF Translator settings for SAF Export


SAFエクスポートオプションの変換設定には、次のマッピングパラメータが含まれています。


  • ビルディングマテリアル(Archicad内)および対応するSAF材料
  • Archicad断面形状と対応するSAF断面
  • ローカル座標系標準(柱と梁の方向を解釈する方法)
  • 受信ソフトウェアが湾曲した壁の部分を処理できない場合

これらの変換設定を使用して、Archicadと構造解析ソフトウェア間のスムーズなモデル交換ワークフローを微調整および定義します。詳細については、リファレンスガイドの次のセクションをすべて確認してください:


  • マテリアルマッピング(SAFへのエクスポート)
    (to be linked Archicad 24 Reference Guide - Section Material Mapping (Export to SAF))
  • プロファイルマッピング(SAFにエクスポート)
    (to be linked Archicad 24 Reference Guide - Section Profile Mapping (Export to SAF))
  • ローカル座標系(SAFへのエクスポート
    (to be linked Archicad 24 Reference Guide - Section Local Coordinate System (Export to SAF))
  • セグメンテーション設定(SAFへのエクスポート)
    (to be linked Archicad 24 Reference Guide - Section Segmentation Settings (Export to SAF))



インポート用のSAF変換設定
インポート用のSAF変換設定により、外部の構造解析ソフトウェアからの構造解析モデルがArchicadによって正しく認識および解釈されます。 [ファイル]> [相互運用性]> [SAF]> [SAF変換設定]でSAF変換設定にアクセスします。

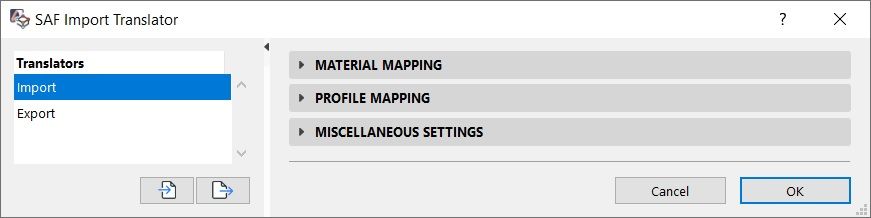

Figure to be loadedSAF Translator settings for SAF Import

SAFエクスポートオプションの変換設定には、次のマッピングパラメータが含まれています:


  • 対応するArchicadビルディングマテリアルにマッピングするSAF材料
  • 対応するArchicad断面形状へのSAF断面のマッピング
  • 着信SAF要素を対応するArchicad要素にマッピングするためのその他の設定

これらの変換設定を使用して、Archicadと構造解析ソフトウェア間のスムーズなモデル交換ワークフローを微調整および定義します。詳細については、リファレンスガイドの次のセクションをすべて確認してください:


  • マテリアルマッピング(SAFをArchicadにインポート)
    (to be linked Archicad 24 Reference Guide - Section Material Mapping (Import SAF to Archicad))
  • プロファイルマッピング(SAFをArchicadにインポート)
    (to be linked Archicad 24 Reference Guide - Section Profile Mapping (Import SAF to Archicad))
  • その他の設定(SAFをArchicadにインポート)
    (to be linked Archicad 24 Reference Guide - Section Miscellaneous Settings (Import SAF to Archicad))




IFC構造解析ビュー(IFC SAV)



構造解析モデルのIFC形式でのインポートとエクスポート、つまりbuildingSMARTによって開発されたIFC構造解析ビューは、実験的機能としてArchicad 24で使用できます。


詳細については、Archicad 24リファレンスガイドIFC構造解析モデルのインポート/エクスポート-実験的機能セクション を参照してください(to be linked Archicad 24 Reference Guide - Section IFC Structural Analysis Model Import/Export - Experimental Feature).




構造解析モデル交換ワークフロー



この双方向モデル交換ワークフローは、Archicadのインポート/エクスポート機能と新しいモデル比較ツールによって保証されています。


Archicad内で生成された構造解析モデルは、外部の有限要素解析ソフトウェアと共有でき、その逆も可能です。 モデル比較 ツール (to be linked Archicad 24 Reference Guide - Section Model Compare) および 問題処理 (to be linked Archicad 24 Reference Guide - Section Issue Handling) 機能を使用して、変更を加えたArchicadの物理モデルを更新します。


詳細はこちらをご覧ください:


  • Archicad 24リファレンスガイド2つの構造解析モデルセクションを比較します (to be linked Archicad 24 Reference Guide - Section Compare Two Structural Analytical Models)
  • Archicad 24リファレンスガイドモデル比較変更リストセクションから問題を作成 (to be linked Archicad 24 Reference Guide - Section Create Issue from Model Compare Change List)



Archicad コンセプトビデオ - 07
タイトル - 構造解析モデル交換
(to be linked)




詳細はこちらをご覧ください:
