IFCエクスポート時のIFC変換設定

[Michitaka Kiriki]

形状変換の方法

BREPとは何ですか?

BREPは境界表現(Boundary Representation)の略です。 BREPは、IFCファイルをエクスポートするときに正確なジオメトリを再現します。 BREP形状には、ARCHICADモデルのソリッド要素操作、トリム、作物などが含まれます。

BREPの制限

•	(オブジェクトベースの)要素の編集は不可

•	いくつかのパラメータの消失

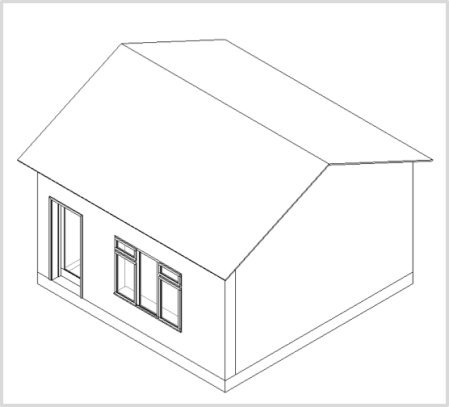

ARCHICAD IFCをBREPとしてエクスポートした場合の例(Revit 2016)

押出/回転 形状

ARCHICAD IFCを押出/回転としてエクスポートした場合の例(Revit 2016)。押出/回転を使用すると、ソリッド要素操作で編集した要素は、下記の画像のように元の形状に従ってエクスポートされます
