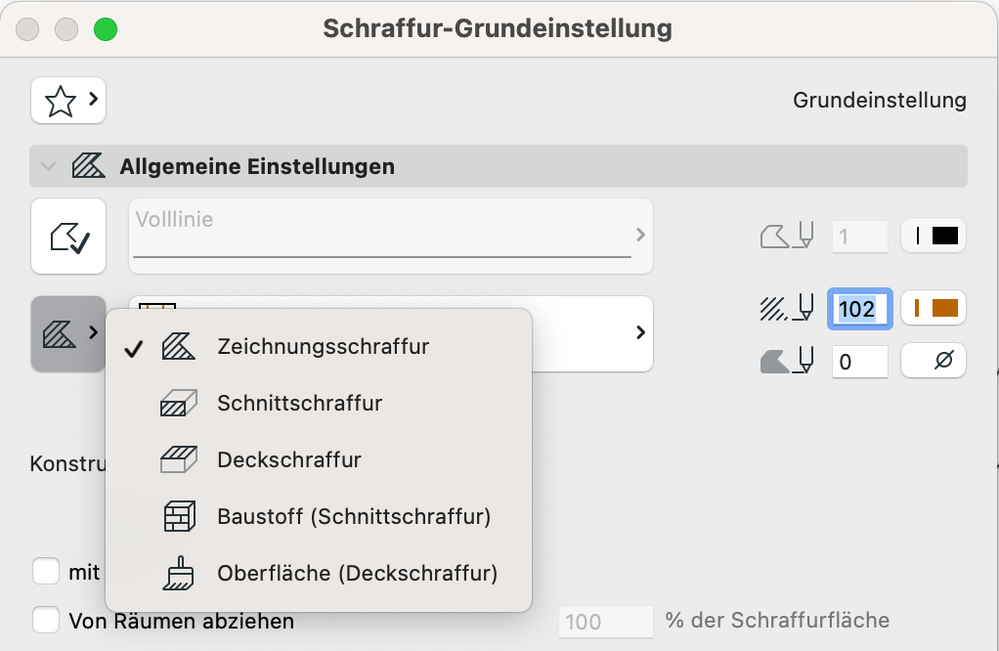

Im Zeichnungswerkzeug können Sie zwischen 5 verschieden Schraffurarten auswählen:

• Zeichnungsschraffur


• Schnittschraffur


• Deckschraffur


• Baustoff (Schnittschraffur)


• Oberfläche (Deckschraffur)

Wofür braucht man diese Optionen?

Wo finde ich diesen Befehl?

Da Sie aus Grundrissen, Schnitten und Ansichten Details bzw Arbeitsblätter erstellen können, müssen die darin enthaltenen Schraffuren und Linien sich genau so verhalten, wie in der urspünglichen Zeichnung.

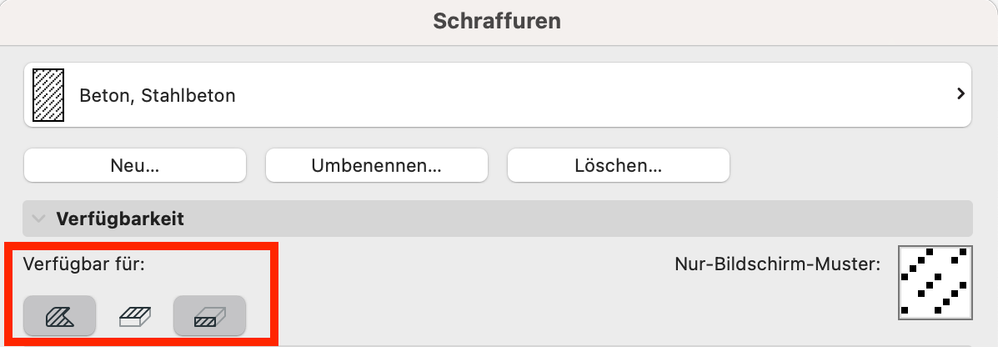

Geben Sie deswegen bei der Erstellung einer Schraffur auch immer an, wofür Sie zur Verfügung stehen soll.

Mit der Grafischen Überschreibung steuern Sie die Darstellung der Schraffuren und Linien in den Zeichnungen.

Über die "Vererbung" der Eigenschaft wissen die Schraffuren dementsprechend, wie sie dargestellt. bzw überschrieben werden sollen.

So folgen die Linien und Schraffuren in Details, Arbeitsblättern, 2D-Schnitten und Ansichten den Einstellumngen für die Darstellung.

Das gleiche Konzept finden Sie bei den Linien. Hier haben Sie die Auswahl aus:

• Normal-Linie


• Bauteilkonturlinie


• Schicht-Trennlinie

Die Screenshots wurden in Archicad Version 22 erstellt
