Porta personalizada em arco

Diego Barreto
Treinador(a) Certificado(a)


Olá pessoal, recentemente precisei desenvolver a modelagem da porta acima. Na ausência de parâmetros que a alcançassem, modelamos como uma porta personalizada. O problema é que ela é uma porta de abrir e a porta personalizada por padrão não tem simbologia 2D adequada em planta. Precisamos da porta representada aberta em 2D



Tentei usar o library part maker pra desenvolver essa porta com a simbologia correta. No entanto, por algum motivo, o Library Part Maker não aceitou o ID WALLHOLE para criar o vão da porta também em arco, resultando em uma porta em arco com vão retangular. Alguém saberia a melhor forma de construir uma esquadria em arco personalizada com a representação correta em planta?



2 RESPOSTAS 2
Rita Gurjao
Community Manager
Community Manager

Olá, @Diego Barreto

Obrigada por trazer a sua dúvida para a Community!



O Library Part Maker te possibilita ter um maior controle do objeto. Porém, se for uma situação pontual de um projeto específico, acredito que apenas mudar o Símbolo 2D do objeto pode ser uma solução. Para isso, você precisa selecionar a porta criada e ir em Arquivo > Bibliotecas e Objetos > Abrir Objeto. Em "Símbolo 2D", você pode desenhar o símbolo 2D que precisa, mas para facilitar, você pode copiar e colar o símbolo de uma das portas da Biblioteca Padrão do Archicad que tenha o símbolo em planta parecido com o que precisa.

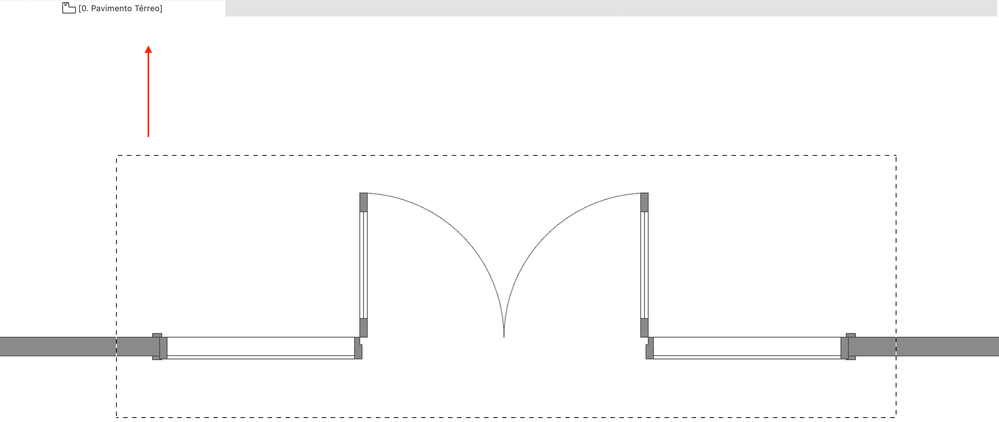

Você pode inserir essa porta que tenha um símbolo parecida em uma parede e usar o Retângulo de Seleção para copiar os parâmetros de representação em planta com o "Ctrl + C":



Captura de Tela 2023-06-05 às 14.19.44.png

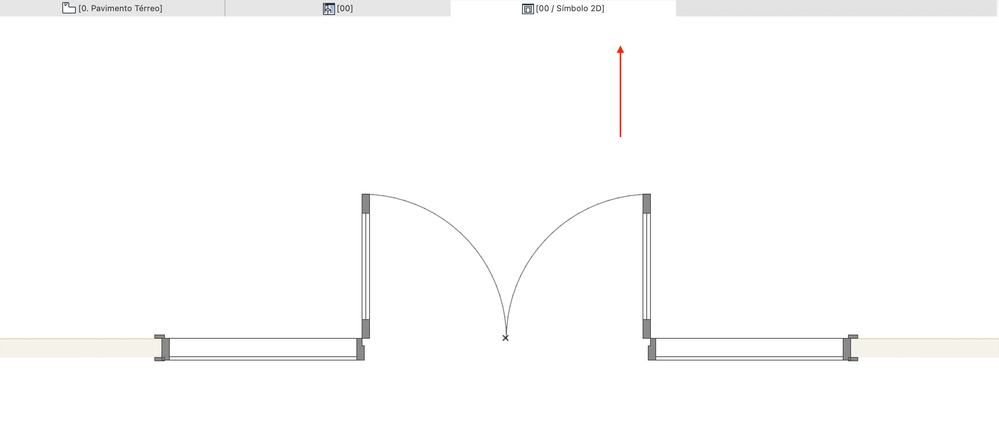

E colar na janela do "Símbolo 2D" do objeto usando o "Ctrl + V":



Captura de Tela 2023-06-05 às 14.19.02.png

Você pode inserir Tramas e melhorar a representação com as ferramentas 2D antes de salvar. É importante configurar para o Archicad não ler os "Scripts 2D" anteriores. Infelizmente, nesse método você perde a possibilidade de controlar o nível de visualização da porta pelo OVM. Vamos torcer para que outros colegas tragam outras opções.



Espero ter ajudado!

Rita Gurjão
Brazilian Portuguese Community Manager
Goiás, Brasil
Ruben Millon
Treinador(a) Certificado(a)

complemento a informação da @Rita Gurjao no script 2d para garantir não ter problemas.

escreva na linha de comando
fragment2 ALL,0



Isso força o objeto a ler apenas o que tem símbolo2d para gerar o 2d da planta.
