Crie puxadores personalizados para marcenaria

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim criar puxadores personalizados para marcenaria.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

Para modelarmos marcenaria no Archicad podemos seguir diferentes caminhos, desde a utilização de Objetos nativos, a uso de Vigas e Parede Cortina, por exemplo. Neste artigo, quero te mostrar como podemos criar e usar puxadores personalizados em nossas marcenarias, utilizando objetos nativos.

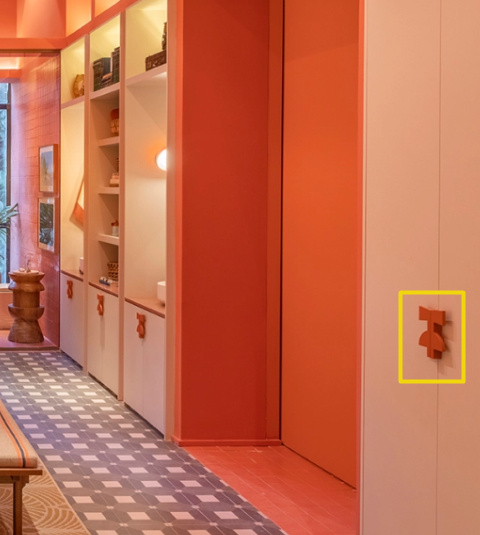

Como exemplo, vamos utilizar um puxador feito pelo escritório Marcelo Salum na Casacor São Paulo 2023:

Passo 1 - Modele o puxador

Primeiramente, precisamos desenhar, com ferramentas 2D, este puxador. Podemos colocar uma imagem de referência e desenhar por cima ou desenhar de forma livre colocando medidas já conhecidas. Importante ressaltar que é interessante fazermos esse desenho próximo do ponto 0,0 do Archicad (representado por um x).

Com o desenho criado, agora, podemos utilizar a ferramenta laje para modelar o seu volume, colocando a espessura necessária e não esquecendo, também, de desenhar a parte posterior do puxador, que será o fixada no nosso armário, como um volume extra

Passo 2 - Salve como um novo elemento

Modelagem feita, agora, é necessário salvar a seleção como puxador de armário. Para isso, vamos em Arquivo > Bibliotecas e Objetos > Salvar seleção como > Puxador e insira o nome que desejar para o seu puxador.

Passo 3 - Insira em um armário

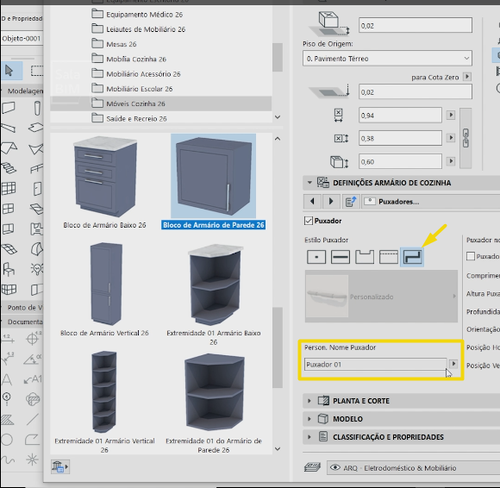

Para utilizar este puxador, vamos entrar em qualquer objeto de armário do Archicad que aceite puxador. Para esta atividade, vamos usar o "Bloco de Armário de Parede". Vamos no menu interno "Puxadores" e escolher a última opção, de "Puxador Personalizado".

No nome do puxador, você pode escolher o puxador desejado, se tiver mais de um em projeto.

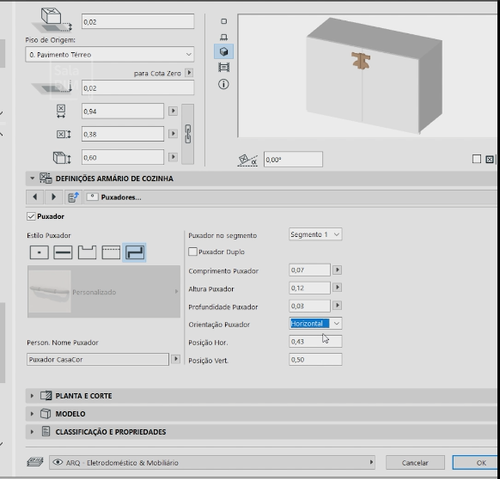

Por fim, configure dimensões necessárias para adequá-las ao tamanho original do seu puxador, como comprimento, altura, profundidade e orientação:

Agora, é só aproveitar o seu puxador!

Este conteúdo também está disponível em formato de vídeo neste link.

---
